ELEKTRISCHE INSTALLATION
6

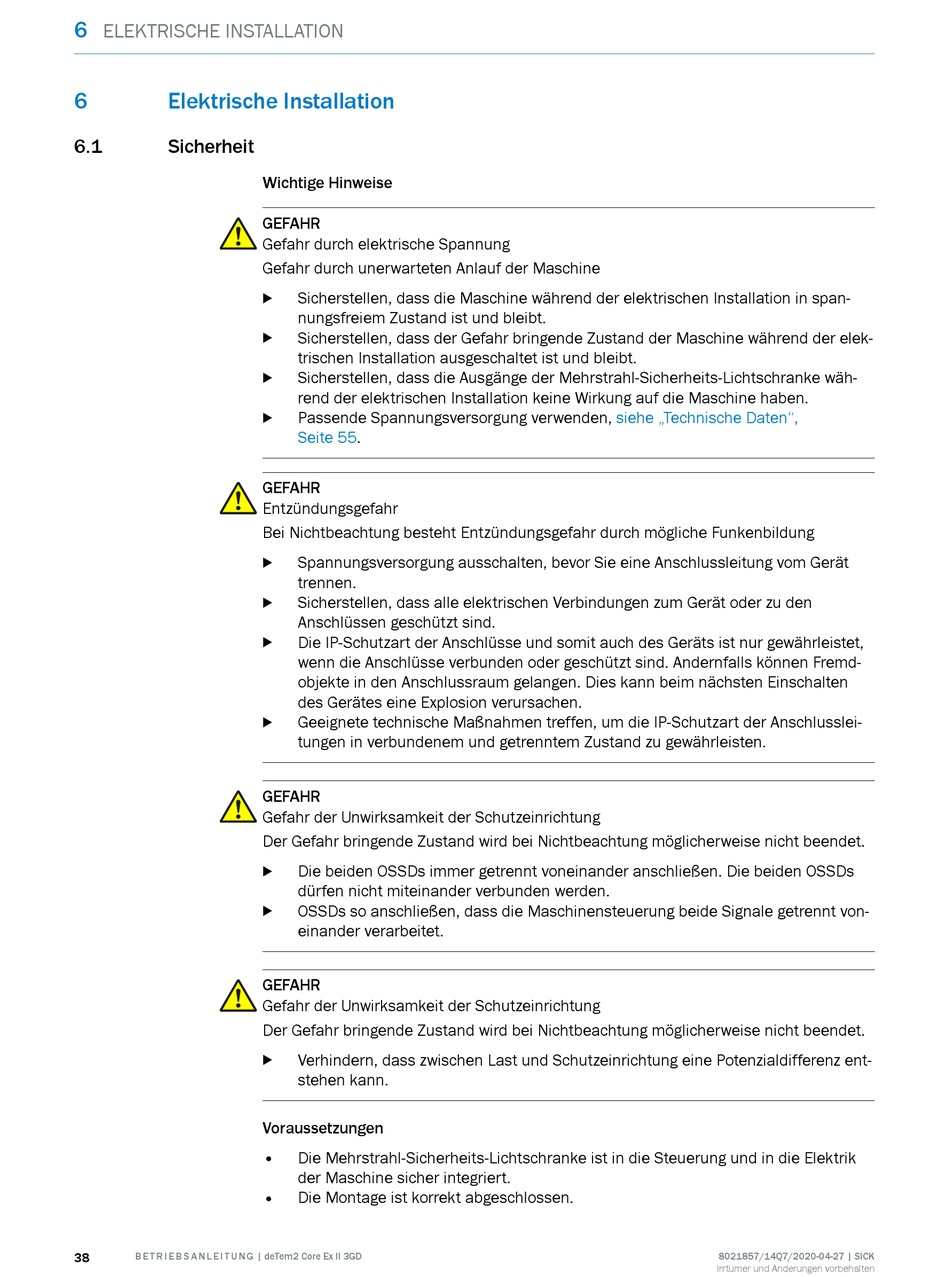

Elektrische Installation
6.1
Sicherheit
38
B E T R I E B S A N L E I T U N G | deTem2 Core Ex II 3GD
Wichtige Hinweise
GEFAHR
Gefahr durch elektrische Spannung
Gefahr durch unerwarteten Anlauf der Maschine
Sicherstellen, dass die Maschine während der elektrischen Installation in span‐
b
nungsfreiem Zustand ist und bleibt.
Sicherstellen, dass der Gefahr bringende Zustand der Maschine während der elek‐
b
trischen Installation ausgeschaltet ist und bleibt.
Sicherstellen, dass die Ausgänge der Mehrstrahl-Sicherheits-Lichtschranke wäh‐
b
rend der elektrischen Installation keine Wirkung auf die Maschine haben.
Passende Spannungsversorgung verwenden,
b
Seite
55.
GEFAHR
Entzündungsgefahr
Bei Nichtbeachtung besteht Entzündungsgefahr durch mögliche Funkenbildung
Spannungsversorgung ausschalten, bevor Sie eine Anschlussleitung vom Gerät
b
trennen.
Sicherstellen, dass alle elektrischen Verbindungen zum Gerät oder zu den
b
Anschlüssen geschützt sind.
Die IP-Schutzart der Anschlüsse und somit auch des Geräts ist nur gewährleistet,
b
wenn die Anschlüsse verbunden oder geschützt sind. Andernfalls können Fremd‐
objekte in den Anschlussraum gelangen. Dies kann beim nächsten Einschalten
des Gerätes eine Explosion verursachen.
Geeignete technische Maßnahmen treffen, um die IP-Schutzart der Anschlusslei‐
b
tungen in verbundenem und getrenntem Zustand zu gewährleisten.
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Der Gefahr bringende Zustand wird bei Nichtbeachtung möglicherweise nicht beendet.
Die beiden OSSDs immer getrennt voneinander anschließen. Die beiden OSSDs
b
dürfen nicht miteinander verbunden werden.
OSSDs so anschließen, dass die Maschinensteuerung beide Signale getrennt von‐
b
einander verarbeitet.
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Der Gefahr bringende Zustand wird bei Nichtbeachtung möglicherweise nicht beendet.
Verhindern, dass zwischen Last und Schutzeinrichtung eine Potenzialdifferenz ent‐
b
stehen kann.
Voraussetzungen
•
Die Mehrstrahl-Sicherheits-Lichtschranke ist in die Steuerung und in die Elektrik
der Maschine sicher integriert.
•
Die Montage ist korrekt abgeschlossen.
siehe „Technische Daten",
8021857/14Q7/2020-04-27 | SICK
Irrtümer und Änderungen vorbehalten
