5.2
Auspacken
5.3
Montieren
8021857/14Q7/2020-04-27 | SICK
Irrtümer und Änderungen vorbehalten
Vorgehensweise
1.
Die Komponenten auf Vollständigkeit und Unversehrtheit aller Teile prüfen.
2.
Bei Reklamationen setzen Sie sich mit Ihrer zuständigen SICK-Niederlassung in
Verbindung.
Verwandte Themen
•
„Bestelldaten", Seite 59
Wichtige Hinweise
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Zu schützende Personen und Körperteile werden bei Nichtbeachtung möglicherweise
nicht oder nicht rechtzeitig erkannt.
Die berechneten Mindestabstände für die Maschine beachten.
b
Mehrstrahl-Sicherheits-Lichtschranke so montieren, dass keine Person den
b
untersten Lichtstrahl unterqueren, den obersten Lichtstrahl überqueren, zwischen
zwei Lichtstrahlen durchsteigen oder die Schutzeinrichtung seitlich passieren
kann.
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Zu schützende Personen und Körperteile werden bei Nichtbeachtung möglicherweise
nicht erkannt.
Das Ende mit dem Leitungsanschluss muss bei Sender und Empfänger in die glei‐
b
che Richtung zeigen.
s

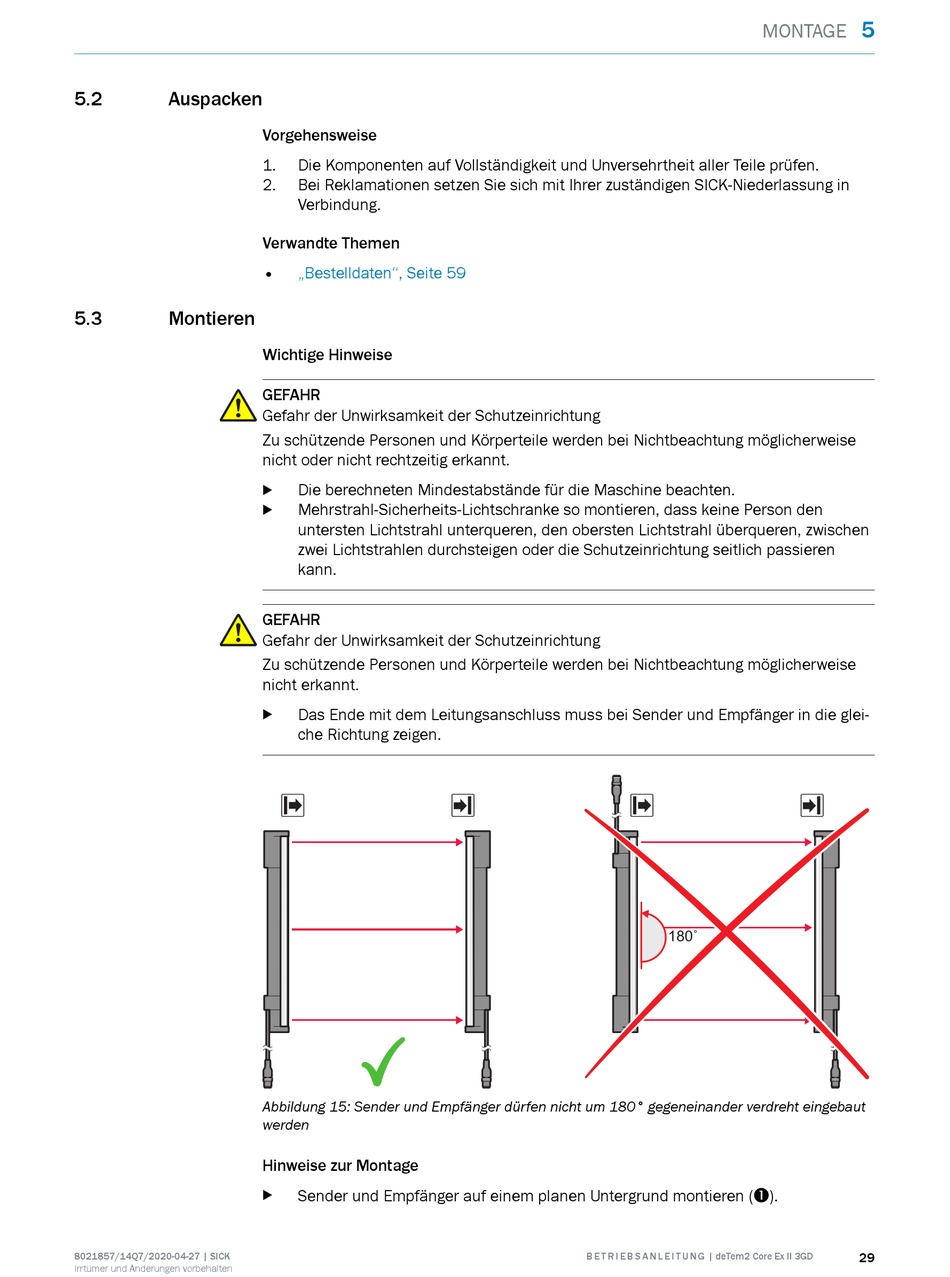

Abbildung 15: Sender und Empfänger dürfen nicht um 180° gegeneinander verdreht eingebaut
werden
Hinweise zur Montage
Sender und Empfänger auf einem planen Untergrund montieren (!).
b
r
s
B E T R I E B S A N L E I T U N G | deTem2 Core Ex II 3GD
MONTAGE
r
180˚
5
29
