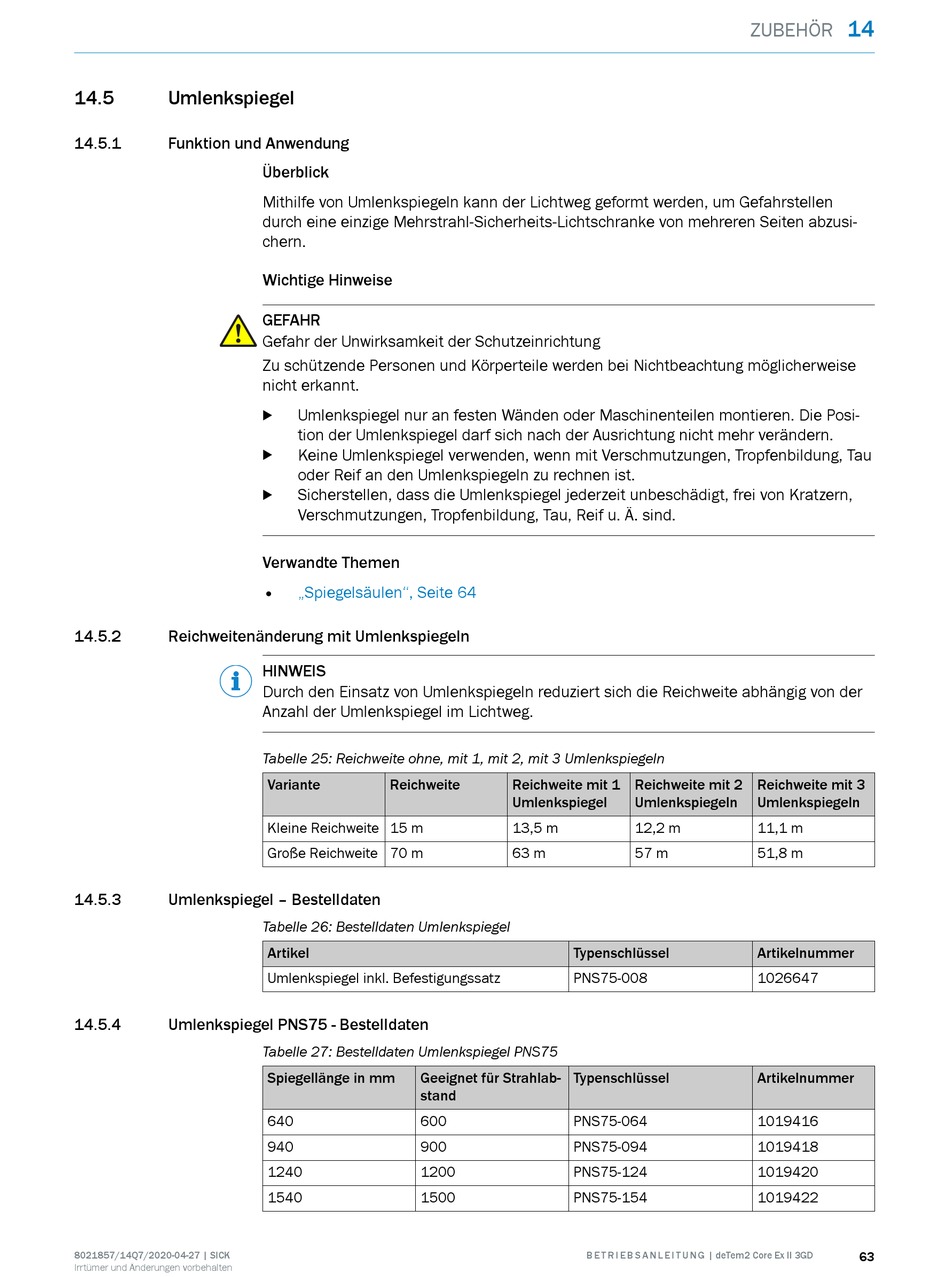

14.5
Umlenkspiegel
14.5.1
Funktion und Anwendung
14.5.2
Reichweitenänderung mit Umlenkspiegeln
14.5.3
Umlenkspiegel – Bestelldaten
14.5.4
Umlenkspiegel PNS75 - Bestelldaten
8021857/14Q7/2020-04-27 | SICK
Irrtümer und Änderungen vorbehalten
Überblick
Mithilfe von Umlenkspiegeln kann der Lichtweg geformt werden, um Gefahrstellen
durch eine einzige Mehrstrahl-Sicherheits-Lichtschranke von mehreren Seiten abzusi‐
chern.
Wichtige Hinweise
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Zu schützende Personen und Körperteile werden bei Nichtbeachtung möglicherweise
nicht erkannt.
Umlenkspiegel nur an festen Wänden oder Maschinenteilen montieren. Die Posi‐
b
tion der Umlenkspiegel darf sich nach der Ausrichtung nicht mehr verändern.
Keine Umlenkspiegel verwenden, wenn mit Verschmutzungen, Tropfenbildung, Tau
b
oder Reif an den Umlenkspiegeln zu rechnen ist.
Sicherstellen, dass die Umlenkspiegel jederzeit unbeschädigt, frei von Kratzern,
b
Verschmutzungen, Tropfenbildung, Tau, Reif u. Ä. sind.
Verwandte Themen
•
„Spiegelsäulen", Seite 64
HINWEIS
Durch den Einsatz von Umlenkspiegeln reduziert sich die Reichweite abhängig von der
Anzahl der Umlenkspiegel im Lichtweg.
Tabelle 25: Reichweite ohne, mit 1, mit 2, mit 3 Umlenkspiegeln
Variante
Reichweite
Kleine Reichweite 15 m
Große Reichweite 70 m
Tabelle 26: Bestelldaten Umlenkspiegel
Artikel
Umlenkspiegel inkl. Befestigungssatz
Tabelle 27: Bestelldaten Umlenkspiegel PNS75
Spiegellänge in mm
Geeignet für Strahlab‐
stand
640
600
940
900
1240
1200
1540
1500
Reichweite mit 1
Reichweite mit 2
Umlenkspiegel
Umlenkspiegeln
13,5 m
12,2 m
63 m
57 m
Typenschlüssel
PNS75-008
Typenschlüssel
PNS75-064
PNS75-094
PNS75-124
PNS75-154
B E T R I E B S A N L E I T U N G | deTem2 Core Ex II 3GD
14
ZUBEHÖR
Reichweite mit 3
Umlenkspiegeln
11,1 m
51,8 m
Artikelnummer
1026647
Artikelnummer
1019416
1019418
1019420
1019422
63
