3
PRODUKTBESCHREIBUNG
12

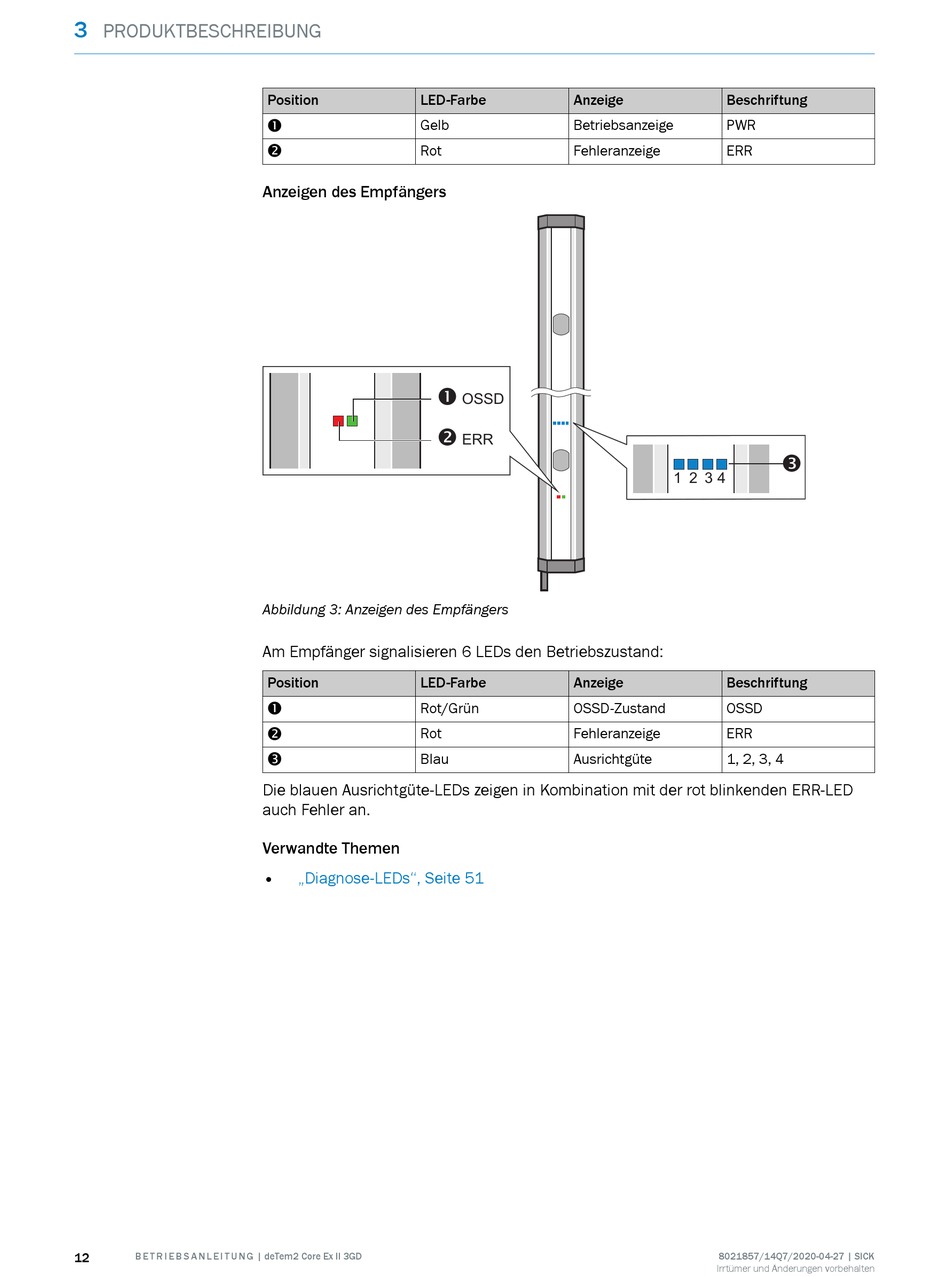

B E T R I E B S A N L E I T U N G | deTem2 Core Ex II 3GD
Position
LED-Farbe
Gelb
!
Rot
"
Anzeigen des Empfängers
!
"
Abbildung 3: Anzeigen des Empfängers
Am Empfänger signalisieren 6 LEDs den Betriebszustand:
Position
LED-Farbe
Rot/Grün
!
Rot
"
Blau
§
Die blauen Ausrichtgüte-LEDs zeigen in Kombination mit der rot blinkenden ERR-LED
auch Fehler an.
Verwandte Themen
•
„Diagnose-LEDs", Seite 51
Anzeige
Betriebsanzeige
Fehleranzeige
OSSD
ERR
Anzeige
OSSD-Zustand
Fehleranzeige
Ausrichtgüte
Beschriftung
PWR
ERR
§
1 2 3 4
Beschriftung
OSSD
ERR
1, 2, 3, 4
8021857/14Q7/2020-04-27 | SICK
Irrtümer und Änderungen vorbehalten
