MONTAGE
30 B E T R I E B S A N L E I T U N G | deTem2 Core Ex II 3GD
!

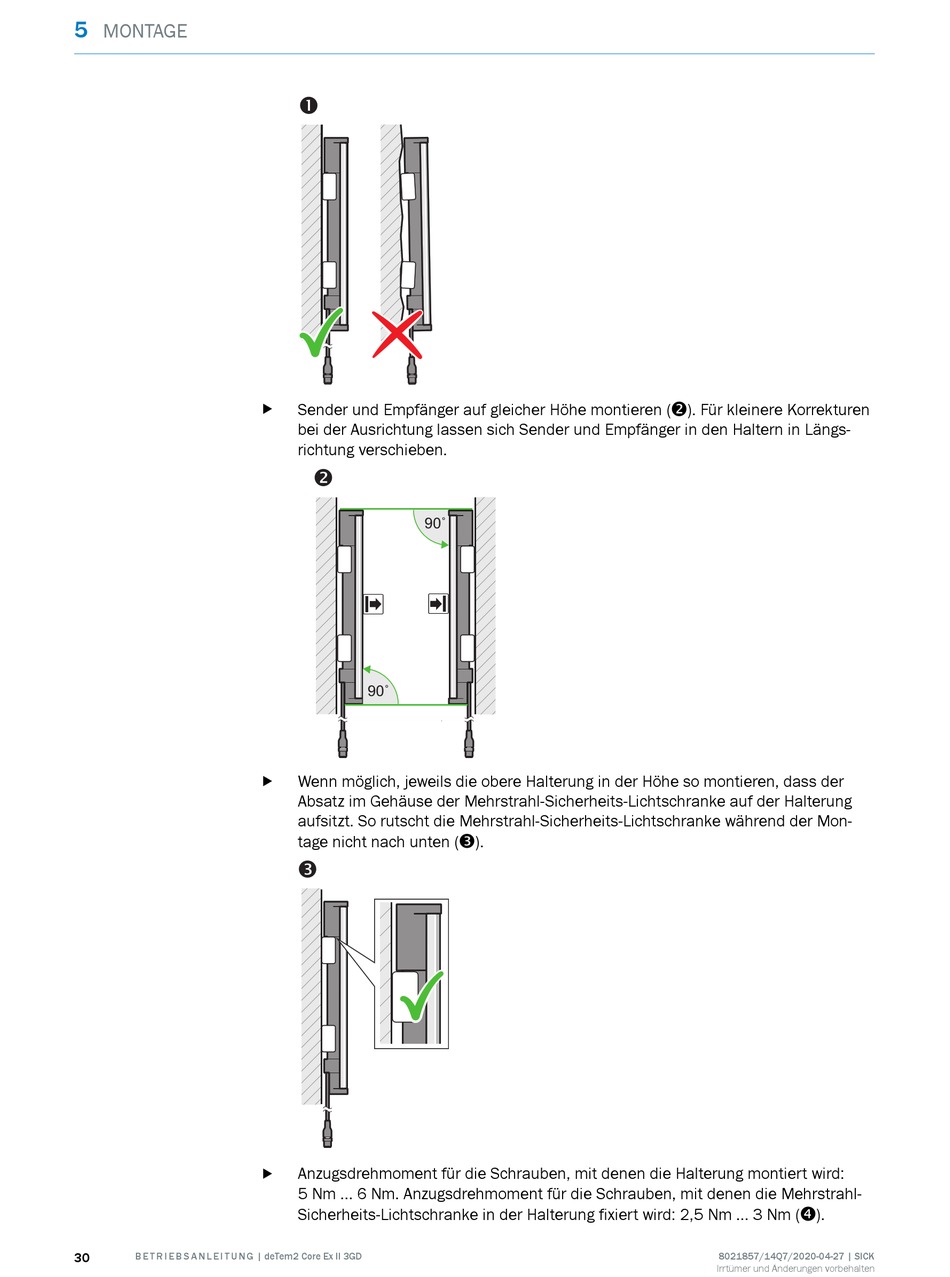

Sender und Empfänger auf gleicher Höhe montieren ("). Für kleinere Korrekturen
b
bei der Ausrichtung lassen sich Sender und Empfänger in den Haltern in Längs‐
richtung verschieben.
"
90˚
s r
90˚
Wenn möglich, jeweils die obere Halterung in der Höhe so montieren, dass der
b
Absatz im Gehäuse der Mehrstrahl-Sicherheits-Lichtschranke auf der Halterung
aufsitzt. So rutscht die Mehrstrahl-Sicherheits-Lichtschranke während der Mon‐
tage nicht nach unten (§).
§
Anzugsdrehmoment für die Schrauben, mit denen die Halterung montiert wird:
b
5 Nm ... 6 Nm. Anzugsdrehmoment für die Schrauben, mit denen die Mehrstrahl-
Sicherheits-Lichtschranke in der Halterung fixiert wird: 2,5 Nm ... 3 Nm ($).
