5.3.2.2
FlexFix-Halterung rückseitig an eine Gerätesäule montieren
8021857/14Q7/2020-04-27 | SICK
Irrtümer und Änderungen vorbehalten
!

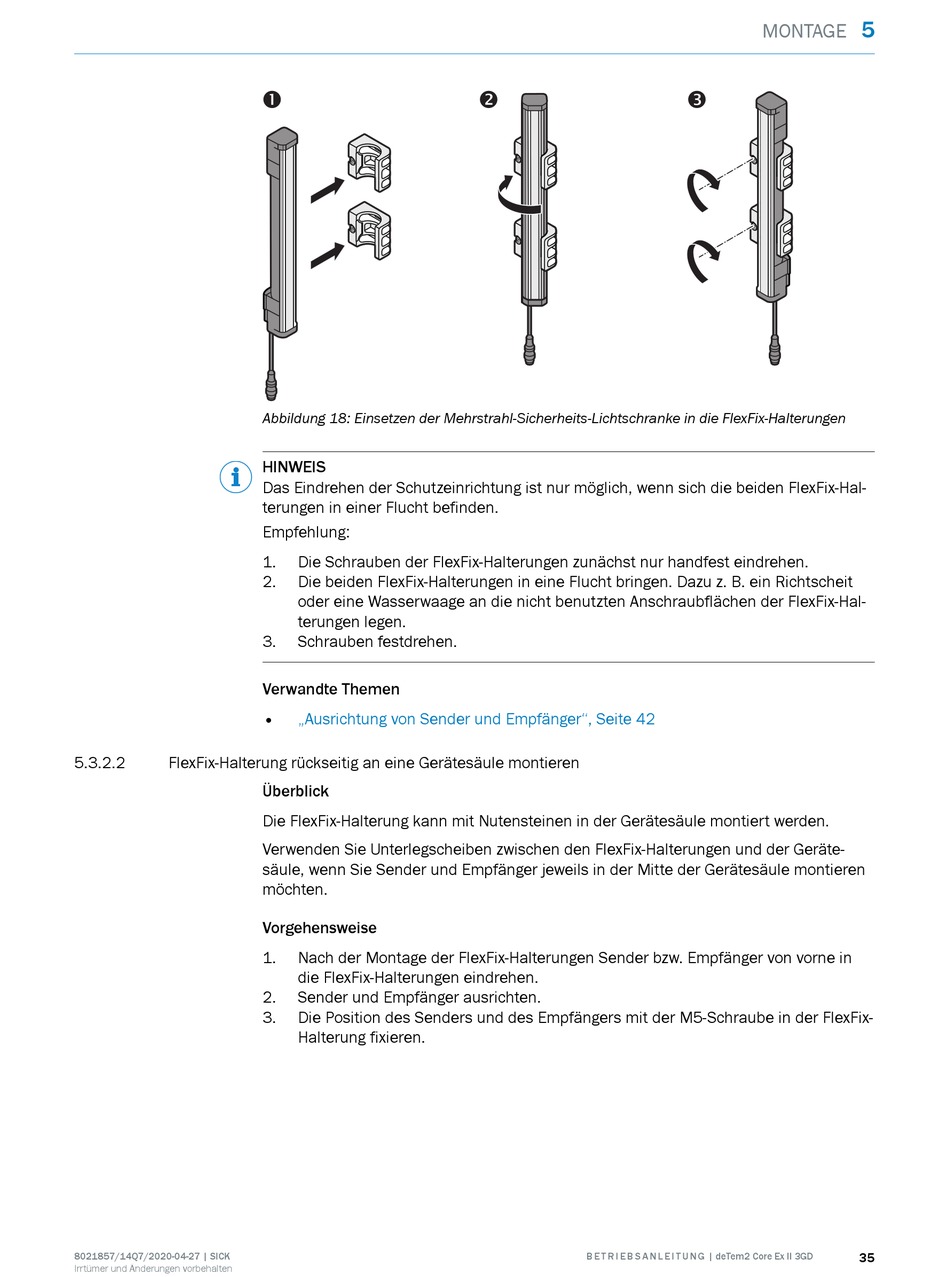

Abbildung 18: Einsetzen der Mehrstrahl-Sicherheits-Lichtschranke in die FlexFix-Halterungen
HINWEIS
Das Eindrehen der Schutzeinrichtung ist nur möglich, wenn sich die beiden FlexFix-Hal‐
terungen in einer Flucht befinden.
Empfehlung:
1.
Die Schrauben der FlexFix-Halterungen zunächst nur handfest eindrehen.
2.
Die beiden FlexFix-Halterungen in eine Flucht bringen. Dazu z. B. ein Richtscheit
oder eine Wasserwaage an die nicht benutzten Anschraubflächen der FlexFix-Hal‐
terungen legen.
3.
Schrauben festdrehen.
Verwandte Themen
•
„Ausrichtung von Sender und Empfänger", Seite 42
Überblick
Die FlexFix-Halterung kann mit Nutensteinen in der Gerätesäule montiert werden.
Verwenden Sie Unterlegscheiben zwischen den FlexFix-Halterungen und der Geräte‐
säule, wenn Sie Sender und Empfänger jeweils in der Mitte der Gerätesäule montieren
möchten.
Vorgehensweise
1.
Nach der Montage der FlexFix-Halterungen Sender bzw. Empfänger von vorne in
die FlexFix-Halterungen eindrehen.
2.
Sender und Empfänger ausrichten.
3.
Die Position des Senders und des Empfängers mit der M5-Schraube in der FlexFix-
Halterung fixieren.
"
B E T R I E B S A N L E I T U N G | deTem2 Core Ex II 3GD
5
MONTAGE
§
35
