PROJEKTIERUNG
18
B E T R I E B S A N L E I T U N G | deTem2 Core Ex II 3GD
s

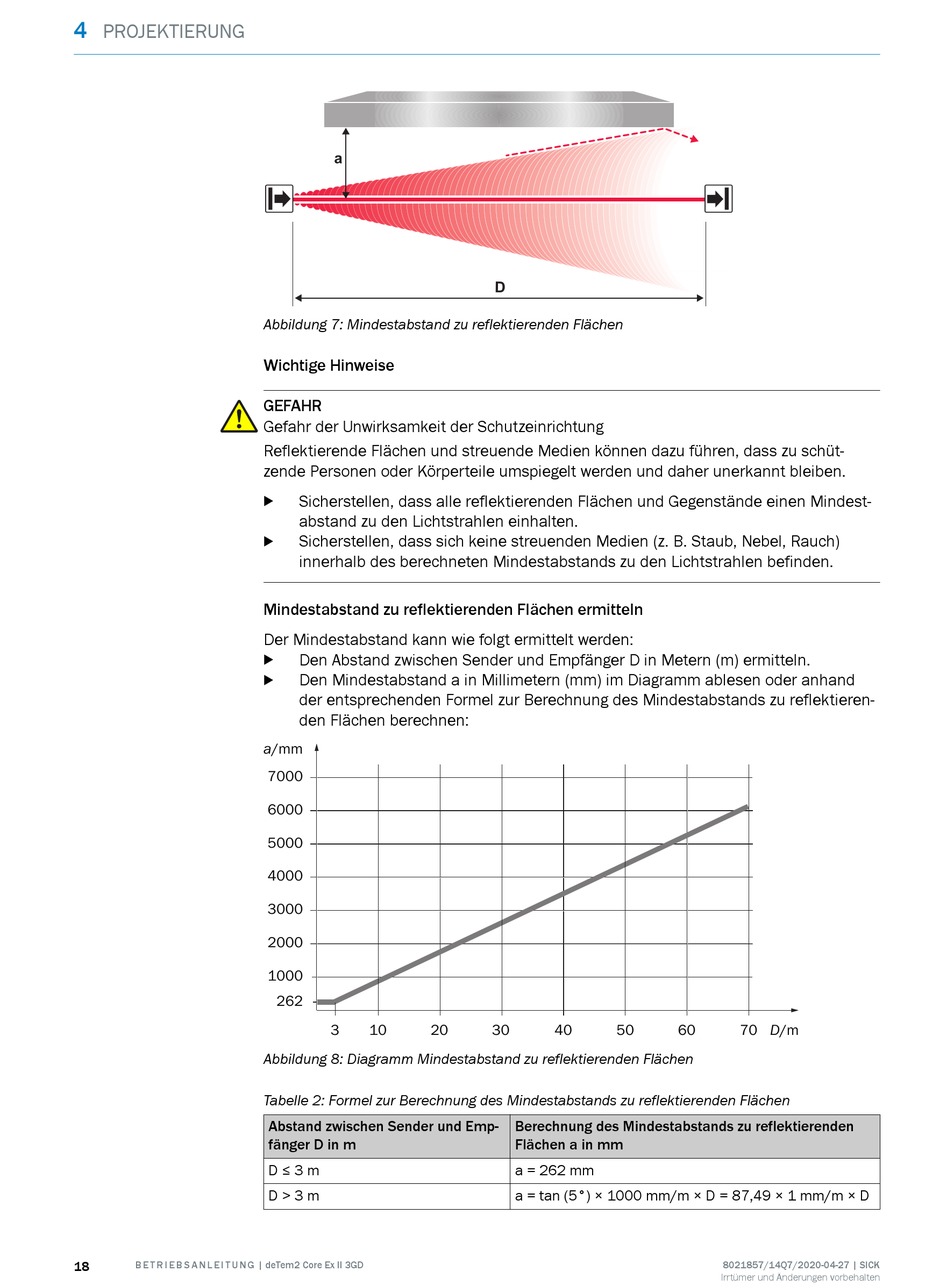

Abbildung 7: Mindestabstand zu reflektierenden Flächen
Wichtige Hinweise
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Reflektierende Flächen und streuende Medien können dazu führen, dass zu schüt‐
zende Personen oder Körperteile umspiegelt werden und daher unerkannt bleiben.
Sicherstellen, dass alle reflektierenden Flächen und Gegenstände einen Mindest‐
b
abstand zu den Lichtstrahlen einhalten.
Sicherstellen, dass sich keine streuenden Medien (z. B. Staub, Nebel, Rauch)
b
innerhalb des berechneten Mindestabstands zu den Lichtstrahlen befinden.
Mindestabstand zu reflektierenden Flächen ermitteln
Der Mindestabstand kann wie folgt ermittelt werden:
Den Abstand zwischen Sender und Empfänger D in Metern (m) ermitteln.
b
Den Mindestabstand a in Millimetern (mm) im Diagramm ablesen oder anhand
b
der entsprechenden Formel zur Berechnung des Mindestabstands zu reflektieren‐
den Flächen berechnen:
a/mm
7000
6000
5000
4000
3000
2000
1000
262
3
10
20
Abbildung 8: Diagramm Mindestabstand zu reflektierenden Flächen
Tabelle 2: Formel zur Berechnung des Mindestabstands zu reflektierenden Flächen
Abstand zwischen Sender und Emp‐
fänger D in m
D ≤ 3 m
D > 3 m
30
40
50
Berechnung des Mindestabstands zu reflektierenden
Flächen a in mm
a = 262 mm
a = tan (5°) × 1000 mm/m × D = 87,49 × 1 mm/m × D
r
60
70 D/m
8021857/14Q7/2020-04-27 | SICK
Irrtümer und Änderungen vorbehalten
