► Podczas zastosowań należy rozróżnić 2 charak-
terystyczne rodzaje połączeń:
Twarde połączenie śrubowe:
Połączenie na śruby dwóch lub wielu części (za-
zwyczaj z metalu), które w czasie dociągania nie
sprężynują i nie deformują się pod naciskiem.
Miękkie połączenie śrubowe:
Połączenie na śruby dwóch lub wielu części, z któ-
rych przynajmniej jedna wykonana jest z takiego
materiału, który podczas wykonywania połączenia
i pod wywołanym naciskiem sprężynuje lub defor-
muje się.
Za pomocą zakrętarki udarowej IWC 18-2 TEC
można wykonywać przy twardych połączeniach
śrubami odznaczającymi się następującymi właś-
ciwościami mechanicznymi:
(Klasa wytrzymałości śrub i nakrętek zgodnie z normą
EN 20 898-1)
4,8 5,6
M14 60 65
M16 92 98 122 147 196 232
M18 126 135 168 202 270
M20 178 190 238 286 385
M22 240 255 320 385

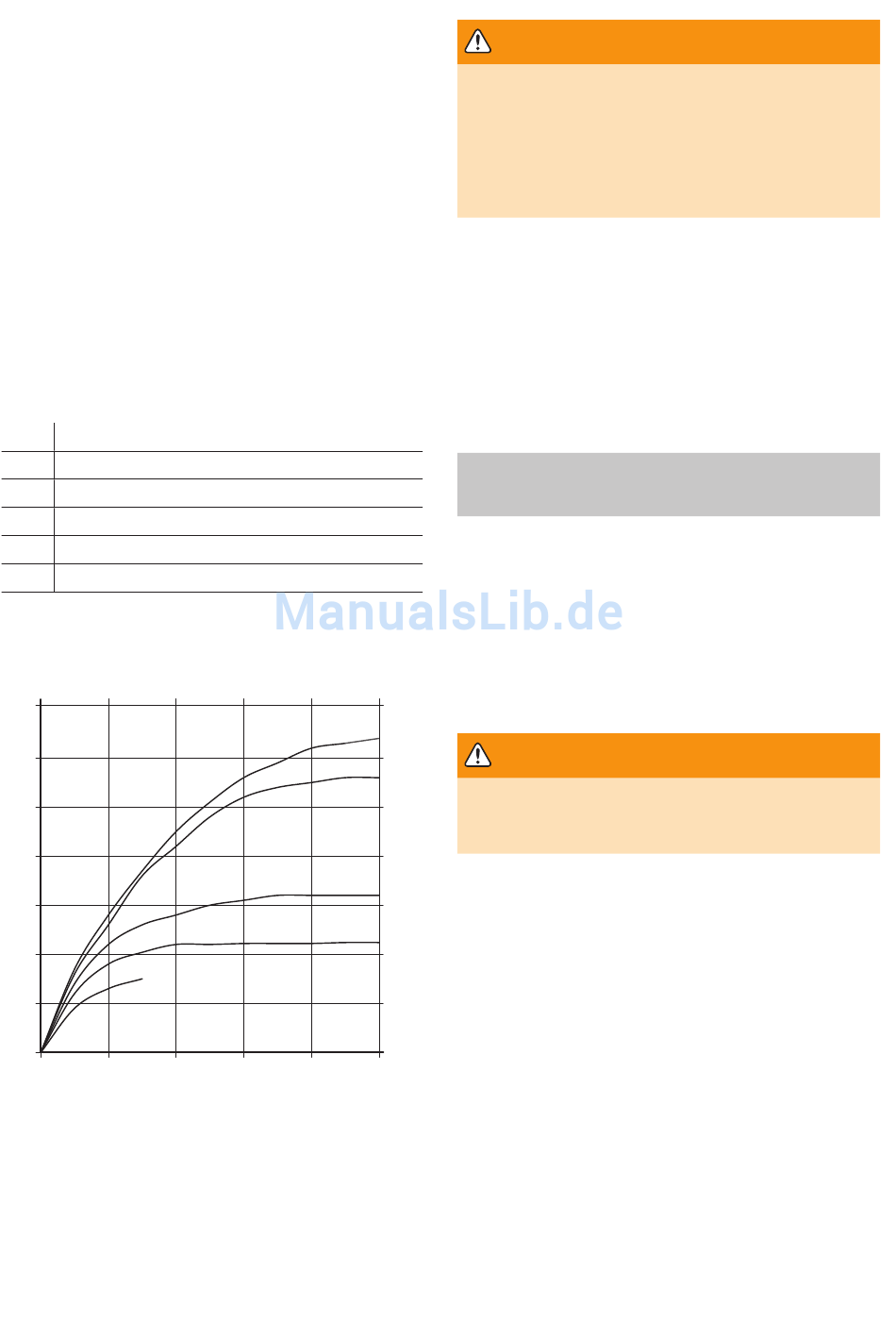

Wymagany czas trwania dociągania może zostać w
przybliżeniu wyznaczony na podstawie załączonego
do niniejszej instrukcji diagramu:
M (Nm)
350
300
250
200
150
100
M8
50
0
0 2
W zależności od rodzaju dociąganych części każdy
przypadek powinien być rozpatrywany indywidual-
nie. Dłuższy czas działania uderzeń (udarów) niż na
okres 10 sekund nie zwiększa wielkości momentu
dociągającego.
86
5,8 6,8 8,8 9,8 10,9
79 95 130 152 180
–
–
– –
4 6 8
Śruby mniejszych rozmiarów mogą być do-
ciągane tylko przy miękkich połączeniach,
przy czym czas trwania dociągnięcia rów-
nież powinien wynosić mniej niż 1 sekundę
w celu uniknięcia uszkodzenia śwyby (śred-
ni czas trwania uderzeń wynośi z reguły od
2 do 3 sekund).
► Przy zastosowaniu drążków skrętnych można
dociągać śruby o rozmiarze od M8.
► W czasie zwalniania połączeń śrubowych (śru-
by zardzewiałe itp.) może się przydarzyć, że
wymieniony wyżej maksymalny czas trwania
uderzeń nie wystarczy. W takich przypadkach
należy zmiennie z przerwami przez 10 sekund
pozwolić na działanie udaru i przez 10 sekund
ochłodzić zakrętarkę poprzez pracę na biegu
jałowym.
7 Mocowanie narzędzi,
–
nasadki
–
7.1 Uchwyt narzędziowy CENTROTEC
–
Uchwyt narzędziowy CENTROTEC umożliwia szybką
–
wymianę narzędzi z chwytem CENTROTEC.
► Narzędzia CENTROTEC należy mocować wyłącz-
nie w uchwycie narzędziowym CENTROTEC.
► Przed pierwszym użyciem uchwyt końcówek
CENTROTEC powinien zostać od wewnątrz na-
smarowany małą ilością smaru uniwersalnego
– rys. [4a].
M20
M16
Przy wymianie narzędzie może spowodować
skaleczenie!
► Należy nosić rękawice ochronne!
Mocowanie uchwytu CENTROTEC
M14
Pociągnąć pierścień odblokowujący [4-1] do przo-
du.
M12 Nasadzić uchwyt narzędziowy do oporu na wrze-
ciono wiertarki [4-2].
Zwolnić pierścień odblokowujący [4-1].
Zdejmowanie uchwytu CENTROTEC
Pociągnąć pierścień odblokowujący [4-1] do przo-
du.
10 t (s)
Zdjąć uchwyt narzędziowy.
Wymiana narzędzia
Przy osadzaniu względnie wyjmowaniu narzędzia z
chwytem CENTROTEC należy pociągnąć pomarań-
czowy pierścień odblokowujący [4-3] do tyłu.
Przy osadzaniu należy przekręcać narzędzie do
momentu aż jego chwyt sześciokątny zablokuje
się we wrzecionie wiertarki.
Zwolnić pierścień odblokowujący [4-3].
OSTRZEŻENIE
OSTROŻNIE
