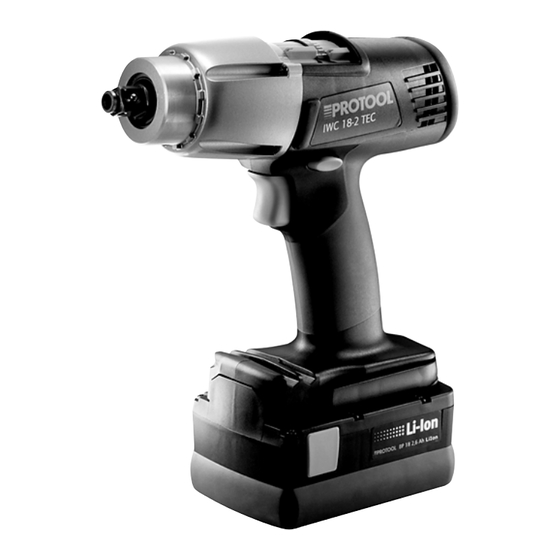

Protool IWC 18-2 TEC Originalbetriebsanleitung
  1. Anleitungen
  2. Marken
  3. Protool Anleitungen
  4. Akkuschrauber
  5. IWC 18-2 TEC
  6. Originalbetriebsanleitung

Protool IWC 18-2 TEC Originalbetriebsanleitung

Akku-schlagschrauber
Vorschau ausblenden Andere Handbücher für IWC 18-2 TEC:
  • Inhalt
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

Diese Anleitung herunterladen
Originalbetriebsanleitung / Ersatzteilliste
D
Original instruction / Spare parts list
GB
Notice originale / Liste de pièces de rechange
F
Manual original / Lista de piezas de repuesto
E
Istruzioni originali / Elenco parti di ricambio
I
Oorspronkelijke gebruiksaanwijzing / Lijst met reserveonderdelen
NL
Bruksanvisning i original / Reservdelslista
S
Alkuperäiset ohjeet / Varaosaluettelo
FIN
Original brugsanvisning / Reservedelsliste
DK
Originalbrugsanvisning / Reservedelsliste
N
Manual original / Lista de peças sobresselentes
P
Оригинал Руководства по эксплуатации / Перечень запасных частей
RUS
Původní návod pro používání / Seznam náhradních dílů
CZ
Instrukcja oryginalna / Lista części zamiennych
PL
Pôvodný návod k obsluhe / Zoznam náhradných dielov
SK
IWC 18-2 TEC
4 – 9
10 – 15
16 – 21
22 – 27
28 – 33
34 – 39
40 – 45
46 – 51
52 – 57
58 – 63
64 – 69
70 – 76
77 – 82
83 – 89
90 – 95
