União roscada dura:
Aparafusar duas ou mais peças (normalmente de
metal), que não vibrem ao apertar e que não se
deformem com a pressão pretendida.
União roscada macia:
Aparafusar duas ou mais peças, das quais no mini-
mo uma seja de um material, ou pelo menos seja
realizada de modo que se deforme ou vibre com a
pressão pretendida.
Com o aparafusador de percussão IWC 18-2 TEC
é possível apertar uniões de aparafusamento com
as seguintes características mecãnicas:
(Classe de fi rmeza dos parafusos de acordo com
EN 20898-1.)
4,8 5,6
M14 60 65
M16 92 98 122 147 196 232
M18 126 135 168 202 270
M20 178 190 238 286 385
M22 240 255 320 385

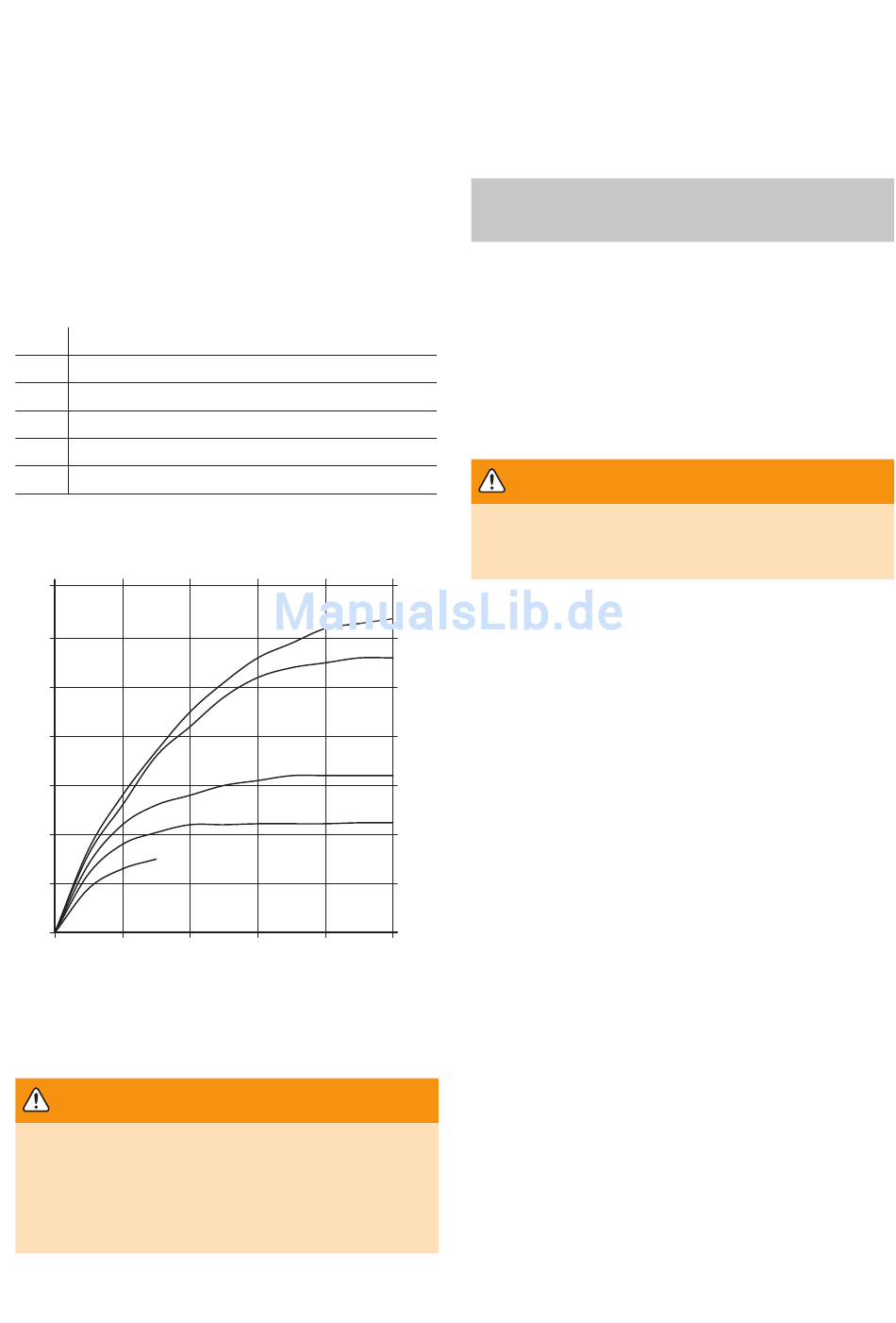

A duração de aperto necessária pode ser quase que
determinada através do diagrama em anexo:
M (Nm)
350
300
250
200
150
100
M8
50
0
0 2
Todo tipo de aplicação deveria ser controlado de
acordo com o tipo das serem apertadas. Uma maior
prolongado período de atuação de golpes, do que
o período de 10 segundos, não aumenta o binário
de aperto.
CUIDADO
Parafusos de pequenos diàmetros só podem
ser apertados com uma união macia, sendo
que o período de aperto também pode ser
inferior a 1 segundo, para evitar uma dani-
fi cação dos parafusos (o período médio de
atuação de golpes é de 2 a 3 seg.).
► Utilizando barras de torção, é possível apertar
parafusos a partir de M8.
5,8 6,8 8,8 9,8 10,9
79 95 130 152 180
–
–
– –
4 6 8
► Ao soltar uniões roscadas (parafusos enferru-
jados etc.), pode ocorrer que não seja alcan-
çado o período máximo de atuação de golpes.
Nestes casos deverá operar em funcionamento
intermitente, portanto 10 seg. de trabalho com
percussão e 10 seg. de marcha em vazio, para
arrefecer o aparafusador.
7 Fixação de ferramentas,
adaptadores
7.1 Porta-ferramentas CENTROTEC
O porta-ferramentas CENTROTEC permite uma mu-
dança rápida de ferramentas com fuste CENTRO-
TEC.
► Fixe as ferramentas CENTROTEC apenas no por-
ta-ferramentas CENTROTEC.
–
► Antes do primeiro uso o porta-bits CENTROTEC
deveria ser untado no lado interior com um pou-
–
co de graxa de fi ns múltiplos – fi g. [4a].
–
–
Ao mudar de ferramenta, esta pode provo-
car ferimentos por corte!
► Use luvas de protecção!
Colocar o CENTROTEC
M20
Puxe o anel de desbloqueio [4-1] para a frente.
Coloque o porta-ferramentas no fuso porta-brocas
M16
[4-2], até ao batente.
Solte o anel de desbloqueio [4-1].
Retirar o CENTROTEC
Puxe o anel de desbloqueio [4-1] para a frente.
Retire o porta-ferramentas.
M14
Substituir a ferramenta
M12 Para insertar ou tirar a ferramenta com CENTROTEC
tirem o anel da cor de laranja [4-3].
Ao colocar a ferramenta, gire-a até o respectivo
fuste sextavado engatar no alojamento sextavado
do fuso porta-brocas.
Solte o anel de desbloqueio [4-3].
10 t (s)
7.2

Alca adicional

Insertem a alca adicional á caixa de cambio em
tope de maneira que o ressalto da alca se introduza
ás saliencias da caixa.
Apertem com pulso fi rme girando pela empunha-
dura da alca adicional.
É possível mudar a posicao da alca adicional por 30°.
Com o limitador de profundidade [5-2] pode-se
ajustar a profundidade de furação.
7.3 Fixação de ferramentas no fuso
porta-brocas
Para que a ferramenta se torne mais leve e mais
curta, os bits podem ser directamente introduzidos
no alojamento sextavado interior do fuso porta-
brocas [4-2].
CUIDADO
