Harde verbinding:
Het aaneendraaien van schroefverbindingen door
twee of meer gewoonlijk metalen onderdelen te
verbinden, die bij het dichtdraaien noch veren noch
zichzelf door de druk deformeren.
Zachte verbinding:
Het aaneendraaien van schroefverbindingen van
twee of meer delen, waarvan tenminste één van
zulk materiaal is of zodanig is uitgevoerd dat het
materiaal zich door de betreffende druk deformeert
of veert.
Met de schroevendraaier type IWC 18-2 TEC kan
men bij harde verbinding de schroeven met vol-
gende mechanische eigenschappen vastdraaien:
(Elasticiteitsklassen volgens EN 20898-1.)
4,8 5,6
M14 60 65
M16 92 98 122 147 196 232
M18 126 135 168 202 270
M20 178 190 238 286 385
M22 240 255 320 385

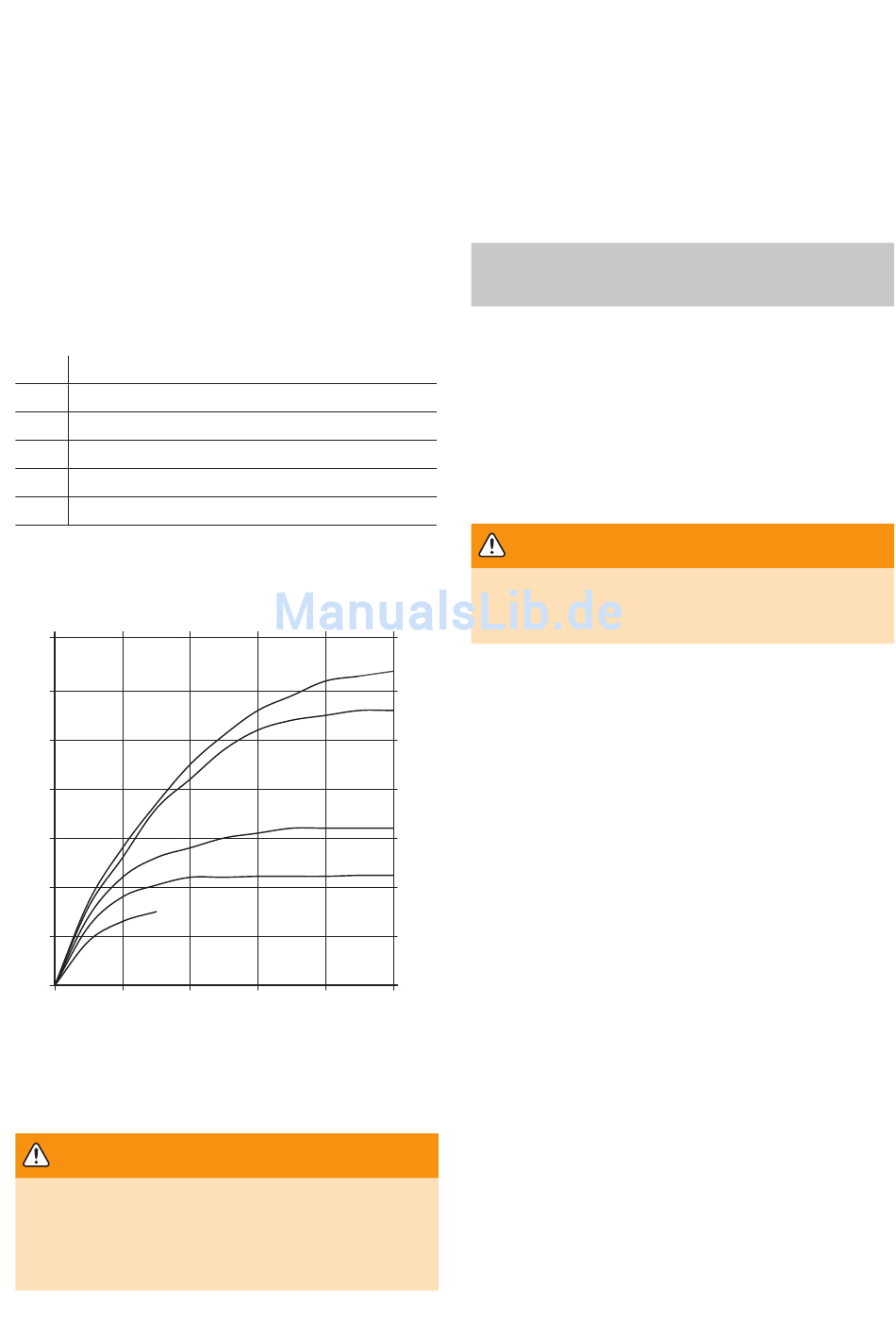

De vereiste aandraaitijd kan men ongeveer aan de
hand van het bijgevoegde diagram vaststellen dat
aan het deze handleiding staat:
M (Nm)
350
300
250
200
150
100
M8
50
0
0 2
Overeenkomstig de aard van de aangedraaide on-
derdelen moet echter elk afzonderlijke geval zelf-
standig getest worden. Een langere werking van
slagen dan gedurende 10 s heeft al geen invloed
op de verhoging van het aandraaimoment.
VOORZICHTIG
Kleinere schroeven kunnen allen bij zachte
verbinding worden aangedraaid, waarbij de
aandraaitijd korter dan 1 s kan zijn opdat de
schroeven niet worden beschadigd (gemid-
delde aanslagtijd is 2 tot 3 s).
5,8 6,8 8,8 9,8 10,9
79 95 130 152 180
–
–
– –
4 6 8
► Als een torsiestaaf wordt gebruikt, kunnen bou-
ten vanaf M8 worden vastgedraaid.
► Bij het loslaten van schroefverbindingen (ver-
roeste schroeven en dergelijke) kan het gebeu-
ren dat zelfs de bovenvermelde maximale tijd
van de werking van het mechanisme (10 s) als
niet voldoende blijkt. In zulke gevallen laat men
het mechanisme met onderbrekingen werken,
ongeveer in cyclussen van 10 s slaan en 10 s
leegloop om het toestel te laten afkoelen.
7 Gereedschapopname,
aanzetstukken
7.1 Gereedschaphouder CENTROTEC
Met de gereedschaphouder CENTROTEC kunnen
gereedschappen met een CENTROTEC-schacht snel
gewisseld worden.
► Span CENTROTEC gereedschap alleen in een
–
CENTROTEC gereedschaphouder.
–
► Smeer voor ingebruikneming de CENTROTEC
–
bithouder van binnen in met een kleine hoeveel-
heid universeel smeervet – afb. [4a].
–
Bij de wisseling van het gereedschap kan
snijletsel ontstaan!
► Draag veiligheidshandschoenen!
CENTROTEC plaatsen
M20
Trek de ontgrendelring [4-1] naar voren.
M16
Plaats de gereedschaphouder tot aan de aanslag
op de boorspindel [4-2].
Laat de ontgrendelring [4-1] los.
CENTROTEC verwijderen
Trek de ontgrendelring [4-1] naar voren.
M14
Verwijder de gereedschaphouder.
Gereedschap wisselen
M12
Voor het plaatsen, resp. verwijderen van het in-
strument met de schacht CENTROTEC verwijder
de oranje ring [4-3].
Draai het gereedschap bij het plaatsen tot de zes-
kantschacht ervan in de zeskantopname van de
boorspindel klikt.
10 t (s)
Laat de ontgrendelring [4-3] los.
7.2

Aanvullende handvat

Plaats het aanvullende handvat op de hals van de
tandwielkast helemaal vast zodanig dat de pas-
sing van het handvat in de uitsteeksels van de
kast valt.
Maak goed vast door de handgreep van het aanvul-
lende handvat te draaien.
Het aanvullende handvat kan ingesteld worden
met 30°.
De boordiepte kan met de diepteaanslag [5-2]
worden ingesteld.
VOORZICHTIG
