Lors d'un assemblage rigide, on peut serrer à
fond par l'intermédiaire de la serreuse électrique
IWC 18-2 TEC, des vis des propriétés mécaniques
suivantes :
(Classement de résistance selon EN 20898-1.)
4,8 5,6
M14 60 65
M16 92 98 122 147 196 232
M18 126 135 168 202 270
M20 178 190 238 286 385
M22 240 255 320 385

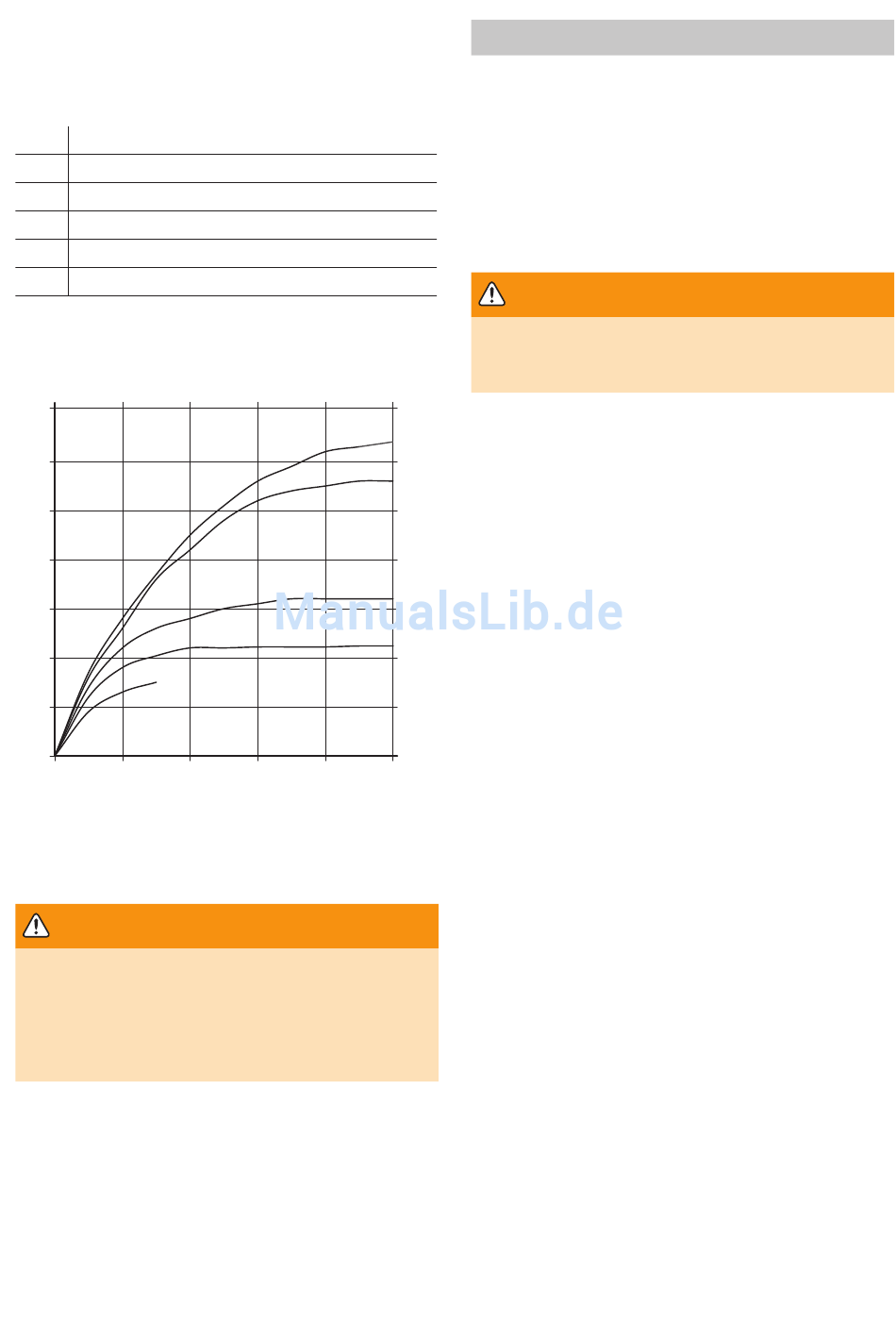

La durée du serrage désirée peut être relevée ap-
proximativement sur le graphique accompagnant
le présent mode d'emploi.
M (Nm)
350
300
250
200
150
100
M8
50
0
0 2
Toutefois, il est utile pour chaque cas particulier,
de faire un essai individuel suivant la nature des
élemants à serrer. Une application prolongée des
chocs au-delà de 10 secondes ne peut plus provo-
quer une augmentation du couple de serrage.
AVERTISSEMENT
Les vis de petites dimensions peuvent être
serrés uniquement lors des assemblages
élastiques, la durée de serrage pouvant être
inférieure à 1 seconde pour éviter une dété-
rioration éventuelle des vis (la durée moyen-
ne de la frappe étant de 2 à 3 secondes).
► En cas d'utilisation de tortilleurs, il est possible
de serrer les vis à partir de M8.
► Lors du desserrage des assemblages à vis (vis
rouillées, etc...) il peut arriver que la durée de
fonctionnement maximum, indiquée sur l'appareil,
du mécanisme de frappe (10 s) ne sera pas suffi -
sante. Dans ce cas, il faut faire fonctionner le mé-
canisme de façon intermittente, environ en cycles
de 10 secondes de frappe suivis de 10 secondes
de marche à vide pour faire retroidir l'appareil.
5,8 6,8 8,8 9,8 10,9
79 95 130 152 180
–
–
– –
4 6 8
7

Porte-outil, embouts

7.1 Mandrin CENTROTEC
Le mandrin CENTROTEC permet un remplacement
rapide des outils avec tige CENTROTEC.
► Montez uniquement les outils CENTROTEC dans
le mandrin CENTROTEC.
► Avant d'utiliser le mandrin CENTROTEC pour la
–
première fois, enduisez l'intérieur du mandrin
–
d'une petite quantité de graisse multi-usage
– Fig. [4a].
–
–
Lors du remplacement d'outil, l'outil peut
occasionner des blessures par coupure !
► Portez des gants de protection !
Montage du mandrin CENTROTEC
Tirez la bague de déverrouillage [4-1] vers l'avant.
M20
Montez le mandrin jusqu'en butée sur la broche de
M16 la perceuse [4-2].
Relâchez la bague de déverrouillage [4-1].
Démontage du mandrin CENTROTEC
Tirez la bague de déverrouillage [4-1] vers l'avant.
Retirez le mandrin.
M14
Remplacement d'outil
Pour monter ou démonter un outil avec tige
M12
CENTROTEC, tirez la bague de déverrouillage oran-
ge [4-3] en arrière.
Lors du montage, tournez l'outil jusqu'à ce que sa
tige à six pans s'engage dans le logement six pans
de la broche de la perceuse.
Relâchez la bague de déverrouillage [4-3].
10 t (s)
7.2 Support supplémentaire
Placez le support supplémentaire sur le col du cof-
fret de transmission, appuyez bien à fond pour
que l'assise du support tombe dans les saillies du
coffret.
Serrez fermement en faisant pivoter la poignée du
support supplémentaire.
Le support supplémentaire peut être positionné
par pas de 30°.
La butée de profondeur [5-2] permet de régler la
profondeur de perçage.
7.3 Porte-outil dans la broche de la
perceuse
Afi n d'alléger et de raccourcir la longueur de la
machine, les embouts peuvent être montés di-
rectement dans le logement six pans creux de la
broche de la perceuse [4-2].
ATTENTION
