Kova ruuviliitos:
Kahden tai useamman osan (tavallisimmin me-
tallia) ruuviliitos, jotka ovat sellaista ainetta tai
on valmistettu tavalla, joka ei jousta eikä muuta
muotoaan ruuvinväännössä niihin kohdistettavan
paineen johdosta.
Pehmeä ruuviliitos:
Kahden tai useamman osan ruuviliitos, jossa vä-
hintään yksi on sellaista ainetta tai on valmistettu
tavalla, joka johtaa kappaleen muodonmuutokseen
tai joustamiseen ruuvinväännössä siihen kohdis-
tettavan paineen johdosta.
IWC 18-2 TEC-iskuruuvinvääntimellä voidaan ko-
vassa ruuviliitoksessa käyttää seuraavia mekaani-
sia ominaisuuksia omaavia ruuveja:
(Ruuvien ja muttereiden lujuusluokka EN 20898-1 mu-
kaan.)
4,8 5,6
M14 60 65
M16 92 98 122 147 196 232
M18 126 135 168 202 270
M20 178 190 238 286 385
M22 240 255 320 385

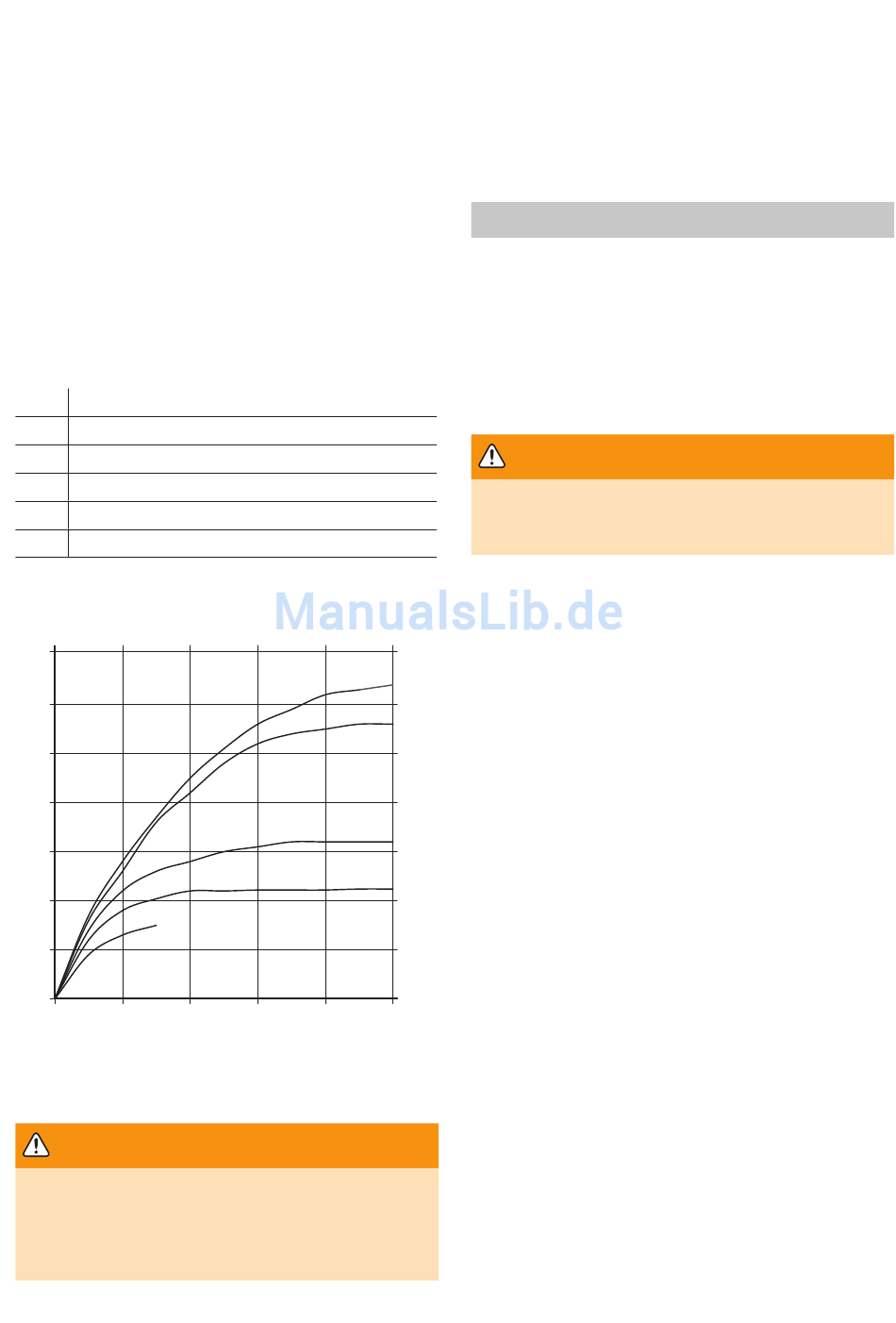

Tarvittavan kiristysajan likiarvo voidaan lukea lii-
tetystä käyrästöstä:
M (Nm)
350
300
250
200
150
100
M8
50
0
0 2
Kiinnitettävien rakenneosien lajin mukaan tulisi
jokainen käyttötapaus tarkistella yksilöllisesti. Isku-
jen yli 10 sekunnin vaikutusaika ei kasvata kiris-
tysvääntömomenttia.
Pienemmät ruuvit voidaan kiristää aino-
astaan pehmeässä ruuviliitoksessa, jolloin
kiristysaika voi olla jopa alle 1 s, ruuvin va-
hingoittumisen estämiseksi (yleensä keski-
määräinen iskuvaikutusaika on 2 ... 3 s).
5,8 6,8 8,8 9,8 10,9
79 95 130 152 180
–
–
– –
4 6 8
VARO
► Käytettäessä vääntövarsia voidaan kiristää ruu-
vit koosta M8 alkaen.
► Ruuviliitoksia avattaessa (ruostuneet ruuvit
ym.) saattaa olla, että yllämainitut suurimmat
iskun vaikutusajat eivät riitä. Tässä tapauksessa
on koneisto aina kytkettävä vuorotellen 10 s
iskutoiminnolle ja 10 s tyhjäkäynnille ruuvin-
vääntimen jäähdyttämiseksi.
7 Teräkiinnitin, lisälaitteet
7.1 Teräistukka CENTROTEC
Teräistukan CENTROTEC avulla voit vaihtaa nope-
asti CENTROTEC-karalla varustetut terät.
► Kiinnitä CENTROTEC-terät yksinomaan CENTRO-
TEC-teräistukkaan.
► Ennen ensimmäistä käyttökertaa on CENTROTEC
teräistukan sisäpuoli voideltava pienellä mää-
rällä monikäyttörasvaa – kuva [4a].
–
–
Terä voi aiheuttaa haavoja teränvaihdon
– yhteydessä!
► Käytä suojahansikkaita!
–
CENTROTEC-istukan asentaminen
Vedä lukituksen vapautusrengasta [4-1] eteen-
päin.
Laita teräistukka vasteeseen asti porankaraan [4-2].
Päästä lukituksen vapautusrenkaasta [4-1] irti.
M20
CENTROTEC-istukan irrottaminen
Vedä lukituksen vapautusrengasta [4-1] eteenpäin.
M16
Ota teräistukka pois.
Terän vaihtaminen
Kun haluat asentaa tai irrottaa CENTROTEC-karalla
varustetun terän, vedä oranssia rengasta [4-3]
taaksepäin.
M14
Käännä asennettavaa terää, kunnes sen kuusiokara
napsahtaa paikalleen porankaran kuusiokoloon.
M12
Päästä lukituksen vapautusrenkaasta [4-3] irti.
7.2 Lisäkahva
Aseta lisäkahva voimansiirtokoteloon niin, että sen
kiinnitin napsahtaa ulokkeisiin kotelossa.
Kiristä tiukalle lisäkahvaa kiertämällä.
10 t (s)
Lisäkahvan asento voidaan valita 30° välein.
Poraussyvyys voidaan säätää syvyydenrajoittimes-
ta [5-2].
7.3 Teräkiinnitin porankarassa
Kun haluat koneesta kevyemmän ja lyhyemmän,
voit kiinnittää ruuvipalat suoraan porankaran kuu-
siokoloon [4-2].
VARO
