Měkké spojení:
Stažení šroubovým spojením dvou nebo více dílů,
z nichž alespoň jeden je z takového materiálu nebo
takového provedení, že se uvažovaným tlakem
deformuje nebo pruží.
Se šroubovákem IWC 18-2 TEC je možno při tvr-
dém spojení pevně zašroubovat šrouby mechanic-
kých vlastností:
(Třídy pevnosti šroubů a matic podle EN 20898-1.)
4,8 5,6
M14 60 65
M16 92 98 122 147 196 232
M18 126 135 168 202 270
M20 178 190 238 286 385
M22 240 255 320 385

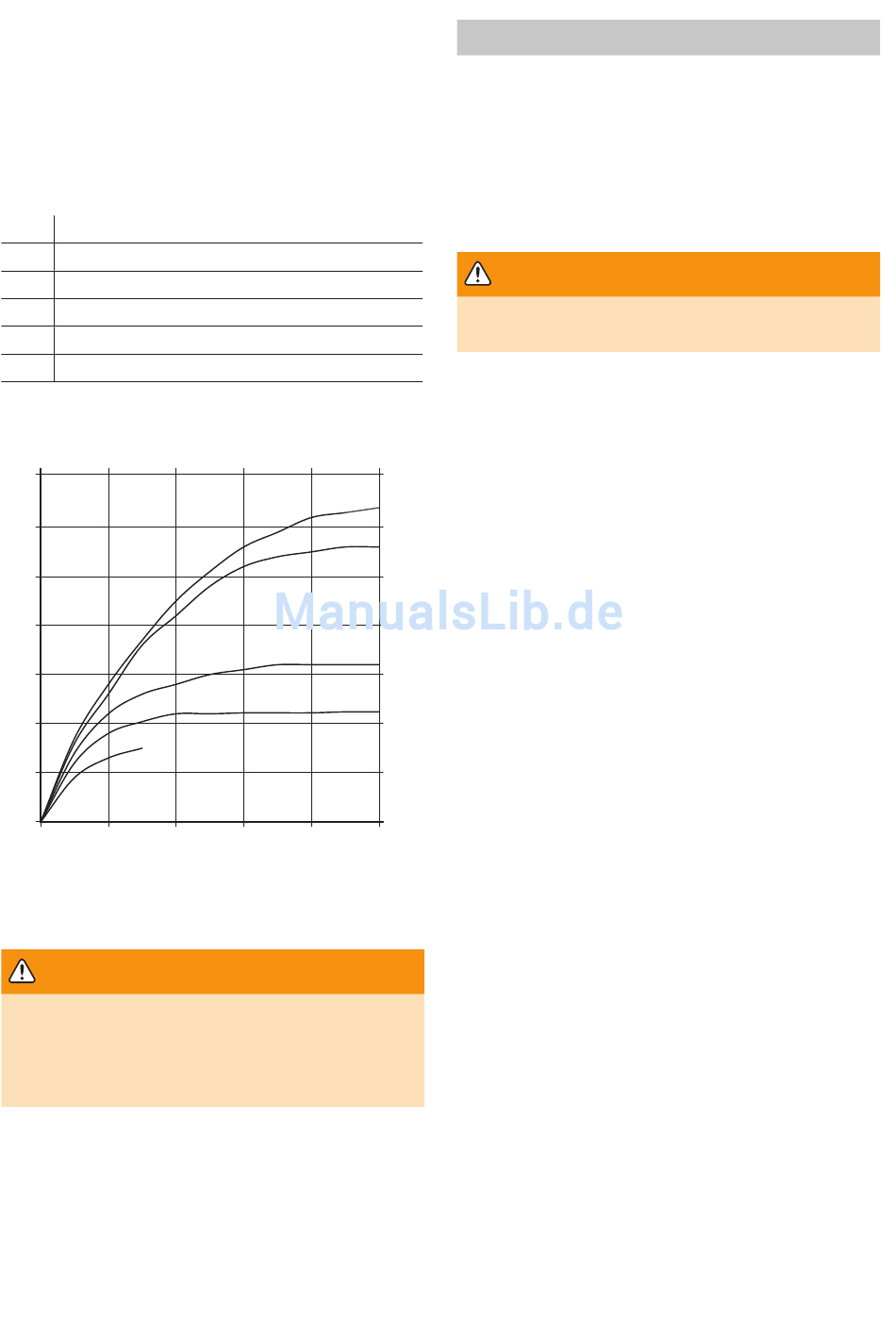

Požadovaná doba utahování se zhruba určí podle
přiloženého diagramu:
M (Nm)
350
300
250
200
150
100
M8
50
0
0 2
Podle druhu utahovaných součástí je však třeba
každý případ odzkoušet samostatně. Delší půso-
bení rázů než po dobu 10 sekund nemá již vliv na
zvýšení utahovacího momentu.
POZOR
Šrouby menších velikostí lze utahovat pouze
při měkkém spojení přičemž doba utahování
může být kratší než 1 sekundu, aby nedo-
šlo k narušení šroubů (doba tlučení je 2 až
3 sekundy).
► Při použití torzních tyčí lze utáhnou šrouby od
M8.
► Při povolování šroubových spojení (zrezivělé šrou-
by apod.), může nastat případ, že ani výše uvede-
ná max. doba působení mechanismu (10 sekund)
nebude dostatečná. V těchto případech je nut-
no nechat působit mechanismus přerušovaně,
zhruba v cyklech 10 sekund tlučení a 10 sekund
chod naprázdno pro vychlazení stroje.
80
5,8 6,8 8,8 9,8 10,9
79 95 130 152 180
–
–
– –
4 6 8
7 Upnutí nástroje, adaptéry
7.1 Držák bitů CENTROTEC
Držák bitů CENTROTEC umožňuje rychlou výměnu
nástrojů se stopkou CENTROTEC.
► Nástroje CENTROTEC upínejte pouze do držáku
bitů CENTROTEC.
► Před prvním použitím by měl být držák bitů
CENTROTEC zevnitř potřen trochou víceúčelo-
vého tuku – obr. [4a].
–
– Při výměně nástroje hrozí pořezání!
► Noste ochranné rukavice!
–
–
Nasazení držáku bitů CENTROTEC
Odjišťovací kroužek [4-1] vytáhněte dopředu.
Nasaďte držák na doraz na vrtací vřeteno [4-2].
Uvolněte odjišťovací kroužek [4-1].
Sejmutí držáku bitů CENTROTEC
Odjišťovací kroužek [4-1] vytáhněte dopředu.
M20
Sejměte držák.
M16
Výměna nástroje
Pro nasazení, resp. vyjmutí nástroje se stopkou
CENTROTEC stáhněte oranžový kroužek [4-3].
Při nasazování otáčejte nástrojem, dokud jeho
šestihranná stopka nezaskočí do upínání vrtacího
vřetena s vnitřním šestihranem.
M14
Uvolněte odjišťovací kroužek [4-3].
M12
7.2 Přídavné držadlo
Přídavné držadlo nasaďte na krk převodové skří-
ně na doraz tak, aby osazení držadla zapadlo do
výstupků na skříni.
Pevně utáhněte otáčením rukojeti přídavného
držadla.
10 t (s)
Přídavné držadlo lze nastavovat po 30°.
Dorazovou tyčí [5-2] lze nastavit hloubku vrtání.
7.3 Upnutí nástroje ve vrtacím
vřetenu
Aby bylo nářadí lehčí a kratší, lze bity nasadit přímo
do upínání vrtacího vřetena s vnitřním šestihranem
[4-2].
POZOR
