Abmessungen Der Durchgehenden Hohlwelle; Abmessungen Der Konuswelle; Abb. 13 Abmessungen Der Durchgehenden Hohlwelle; Abb. 14 Abmessungen Der Konuswelle (Abmessungen In Mm, Wenn Nicht Anders Angegeben) - Baumer HMG10 EtherCAT Betriebsanleitung

Baumer Hübner
8.2

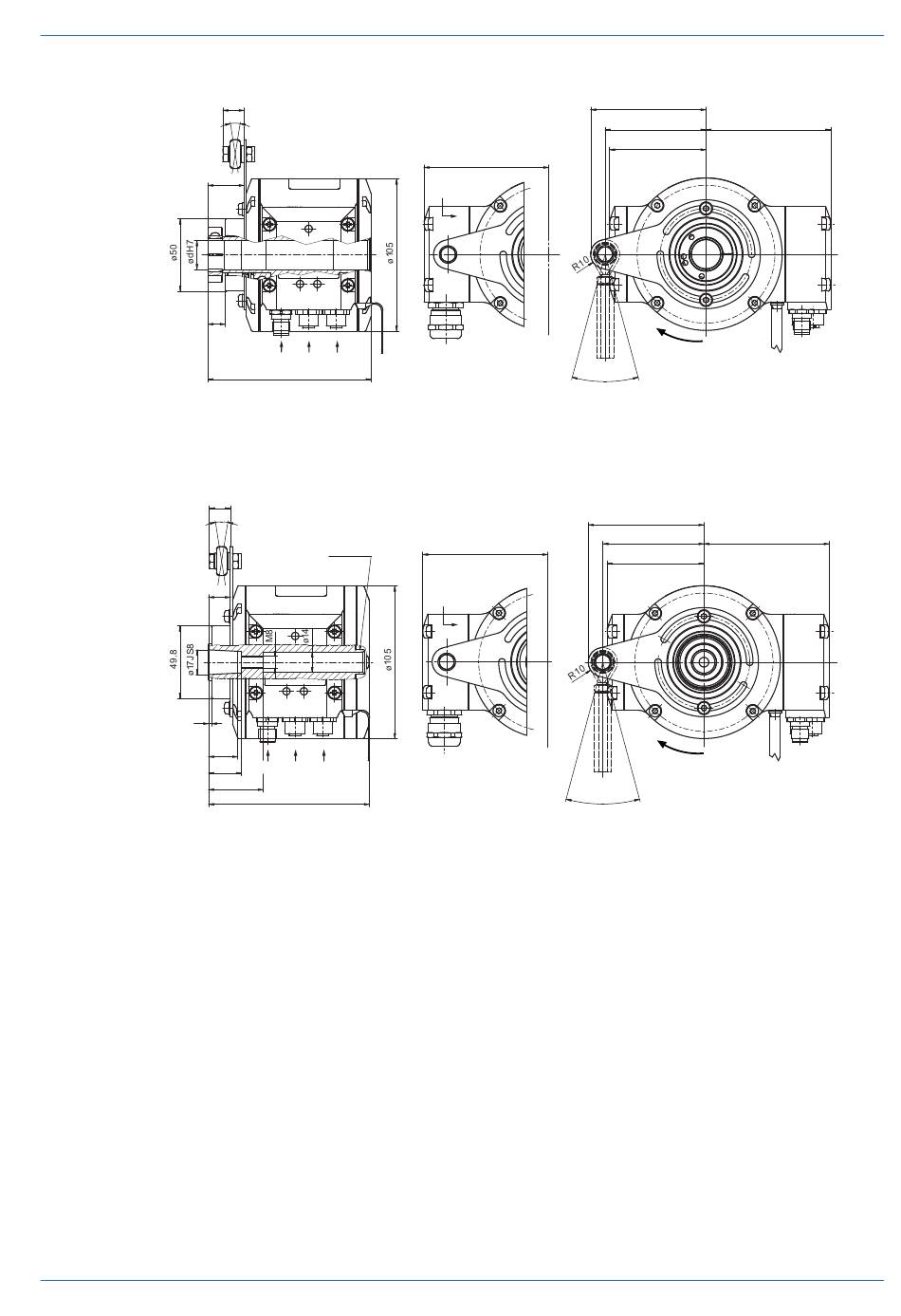

Abmessungen der durchgehenden Hohlwelle

12
Abb. 13: Abmessungen der durchgehenden Hohlwelle (Abmessungen in mm, wenn nicht anders angege-
ben)
8.3

Abmessungen der Konuswelle

14.6
± 9°
~
2
Abb. 14: Abmessungen der Konuswelle (Abmessungen in mm, wenn nicht anders angegeben)
V1, T1 | HMG10 & HMG10P EtherCAT
14.6
± 9°
~ 25
A1 A2 A3
112.5
6kt SW17
15
1:10
20
22.5
A1 A2 A3
37.5
110.5
86.5
B
± 15°
86.5
B
± 15°
Betriebsanleitung
Technische Daten
79.5
69.5 86.5
67
Positive
Drehrichtung
79.5
69.5 86.5
67
Positive
Drehrichtung
| 8
41
