6 | Elektrische Installation

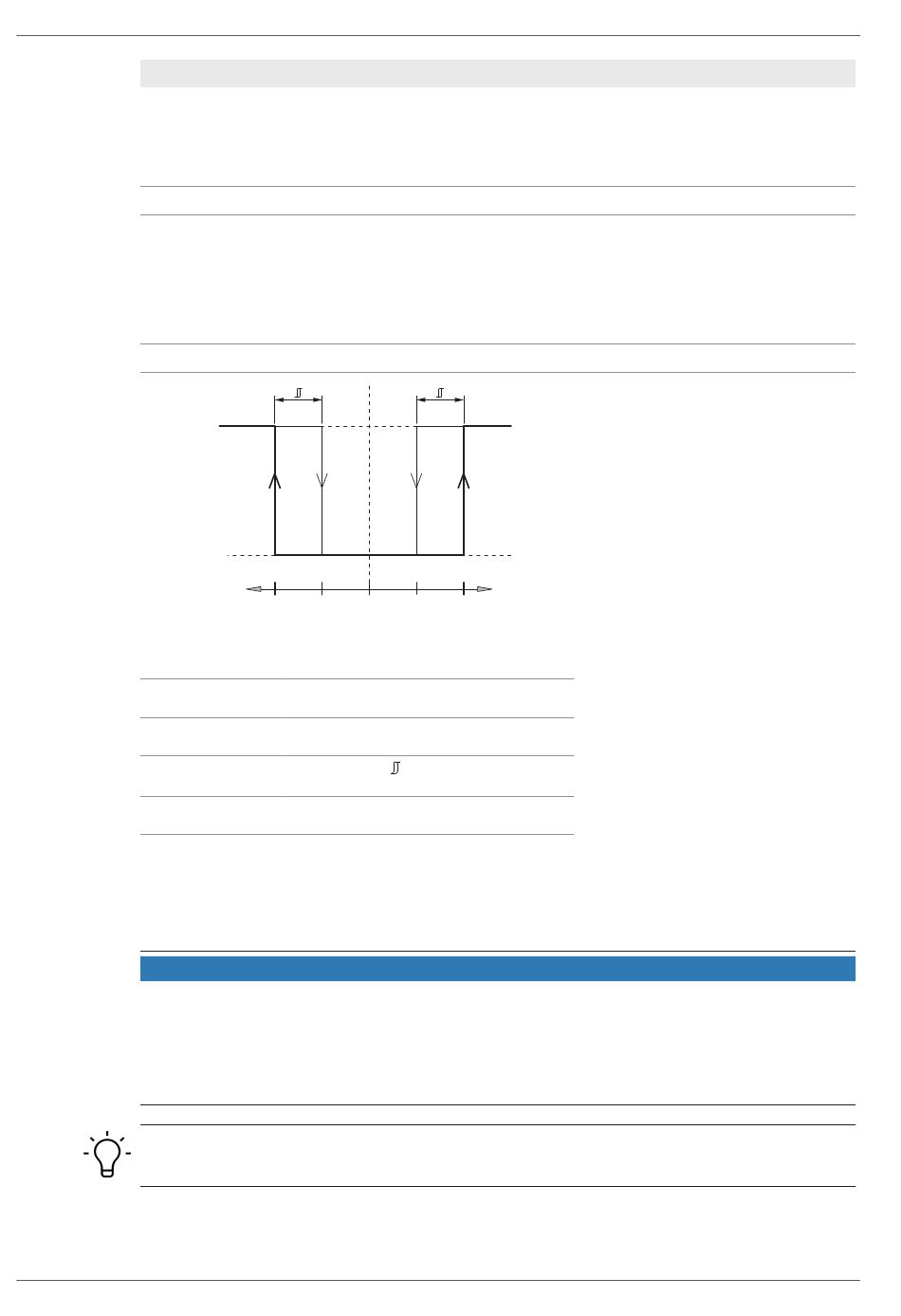

Ereignis
−ns (on) < Drehzahl ≤ +ns (on)
+ns (on) ≤ Drehzahl < +ns (off)
+ns (off) ≤ Drehzahl
Hochohmig
Widerstand
zwischen
SP+ und SP-
Niederohmig
n
+ns (off)
-ns (off)
+ns (on)
-ns (on)
6.2.7 Anschlusskabel anschließen
HINWEIS
Geräteschäden durch Staub oder Feuchtigkeit
Falsche Kabeldurchmesser können zum Eindringen von Staub oder Feuchtigkeit führen. Die
Schutzart ist nicht mehr gewährleistet und das Gerät kann ausfallen.
a) Verwenden Sie zur Gewährleistung der angegebenen Schutzart nur geeignete Kabeldurch-
messer.
INFO
Anschlusskabel sind nicht im Lieferumfang enthalten.
30
-n
-ns -ns 0
(off) (on)
Drehzahl
Abschaltdrehzahl bei Wellendrehung in
positiver Drehrichtung (siehe Abmessung).
Abschaltdrehzahl bei Wellendrehung in
negativer Drehrichtung (siehe Abmessung).
Schalthysterese : 10...100 %
(Werkseinstellung = 10 % min. 1 Digit)
Anschaltdrehzahl bei Wellendrehung in
positiver Drehrichtung (siehe Abmessung).
Anschaltdrehzahl bei Wellendrehung in
negativer Drehrichtung (siehe Abmessung).
Betriebsanleitung
Zustand des Drehzahlschalterausgangs
Dreht sich das Gerät während der Initialisie-
rung innerhalb dieses Drehzahlbereichs, gilt
nach der Initialisierung: Niederohmig (Keine
Überdrehzahl)
Niederohmig (Keine Überdrehzahl)
Zustand unverändert
Dreht sich das Gerät während der Initialisie-
rung innerhalb dieses Drehzahlbereichs, gilt
nach der Initialisierung: Niederohmig (Keine
Überdrehzahl)
Hochohmig (Überdrehzahl)
+n
+ns +ns
(on) (off)
