Anlagendruck: 0,1 ... 0,15 MPa (1,0 ... 1,50 bar)
Gültigkeit: Österreich
Vorsicht!
Risiko von Sachschäden in Produkt
und Anlage durch stark kalkhaltiges
oder stark korrosives oder mit Chemi-
kalien versetztes Leitungswasser!
Durch ungeeignetes Leitungswasser kann
es zu Schäden an Dichtungen und Mem-
branen, zum Zusetzen wasserdurchström-
ter Bauteile im Produkt und in der Anlage
sowie zu Geräuschen im Heizbetrieb kom-
men.
▶
Zum Befüllen der Heizungsanlage ist
die ÖNORM H 5195 Teil 1 und 2 zu
beachten.
▶
Wenn es notwendig ist, dass die
Heizungsanlage nachgefüllt bzw.
entleert und vollständig wieder gefüllt
werden muss, informieren Sie sich bei
dem Fachhandwerker, der das Produkt
installiert hat.
▶
In bestimmten Fällen muss das ver-
wendete Heizungswasser geprüft und
aufbereitet werden. Auch hierzu gibt ein
Fachhandwerker nähere Informationen.
▶
Füllen Sie die Heizungsanlage über den Füll- und
Entleerungshahn auf.
–
Anlagendruck: 0,1 ... 0,15 MPa (1,0 ... 1,50 bar)
11. Entlüften Sie alle Heizkörper.
12. Prüfen Sie alle Anschlüsse und die gesamte Heizungs-
anlage auf Undichtigkeiten.
13. Prüfen Sie erneut den Anlagendruck der Heizungs-
anlage.
Ergebnis:
Fülldruck: ≤ 0,1 MPa (≤ 1,0 bar)
▶
Füllen Sie erneut die Heizungsanlage über den Füll-
und Entleerungshahn auf.
–
Anlagendruck: 0,1 ... 0,15 MPa (1,0 ... 1,50 bar)
14. Schließen Sie den Füll- und Entleerungshahn und ent-
fernen Sie den Füllschlauch.
7.5 Absperreinrichtungen der Heizungsanlage
öffnen
1. Öffnen Sie die Absperrventile im Heizungsvorlauf und
im Heizungsrücklauf.
2. Öffnen Sie das Absperrventil in der Ölleitung.
3. Öffnen Sie, soweit vorhanden, das Absperrventil in der
Kaltwasserleitung.
4. Öffnen Sie, soweit vorhanden, das Absperrventil im
Speicherladekreis.
0020116695_03 icoVIT exclusiv Installations- und Wartungsanleitung
7.6

Produkt in Betrieb nehmen

1. Nehmen Sie das Produkt entsprechend der zugehöri-
gen Betriebsanleitung in Betrieb.
2. Schalten Sie das Produkt ein.

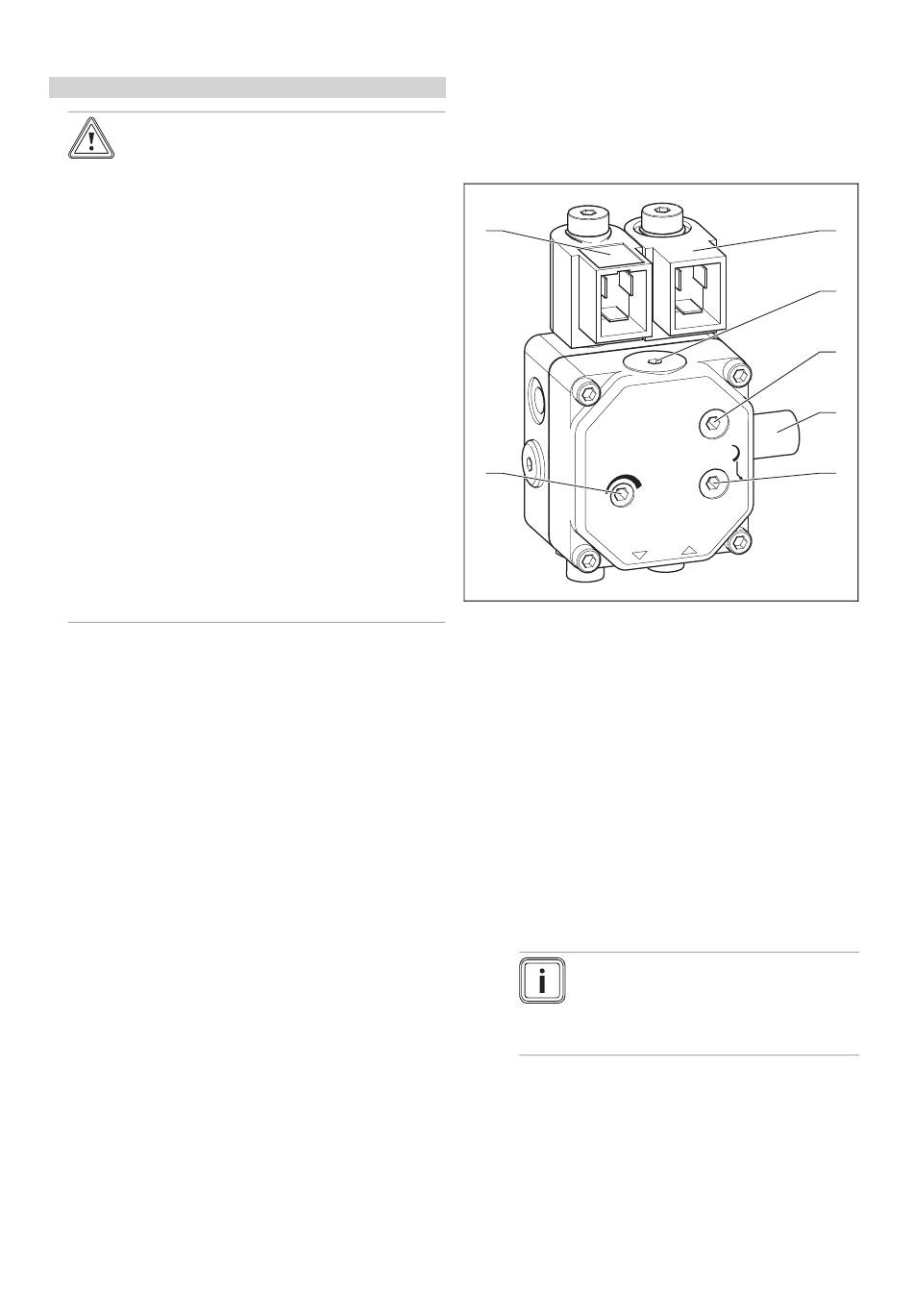

7.7 Unterdruck der Ölpumpe prüfen
7
N C
6
-
P
1
1 NO ... Magnetventil 2.
Stufe
2 Filter
3 P ... Manometeran-
schluss
4 P ... Öldruck-Regulie-
2
rungsschraube 2. Stufe
1. Schalten Sie das Produkt aus.
2. Schließen Sie das Vakuummeter an den Vakuummeter-
anschluss an.
–
Arbeitsmaterial: Vakuummeter; 1/8", -1 - 0 bar
3. Schalten Sie das Produkt ein.
4. Prüfen Sie den Unterdruck der Ölpumpe.
Ergebnis:
Unterdruck > 0,03 MPa (Unterdruck > 0,30 bar)
▶
Prüfen Sie die Ölversorgung.
Hinweis
Ist der Unterdruck größer als 0,3 bar,
kann die Ölleitung oder der Ölfilter ab-
gesperrt, verstopft oder falsch dimensio-
niert sein.
5. Entfernen Sie das Vakuummeter von der Ölpumpe.
Inbetriebnahme 7
N O
P
-
P
2
+
+ V
5 V ... Vakuummeteran-
schluss
6 P ... Öldruck-Regulie-
1
rungsschraube 1. Stufe
7 NC ... Magnetventil 1.
Stufe
1
2
3
4
5
