Höhendifferenz zwischen
Ölansaugung und Brenner
(H)
m
0
1
2
3

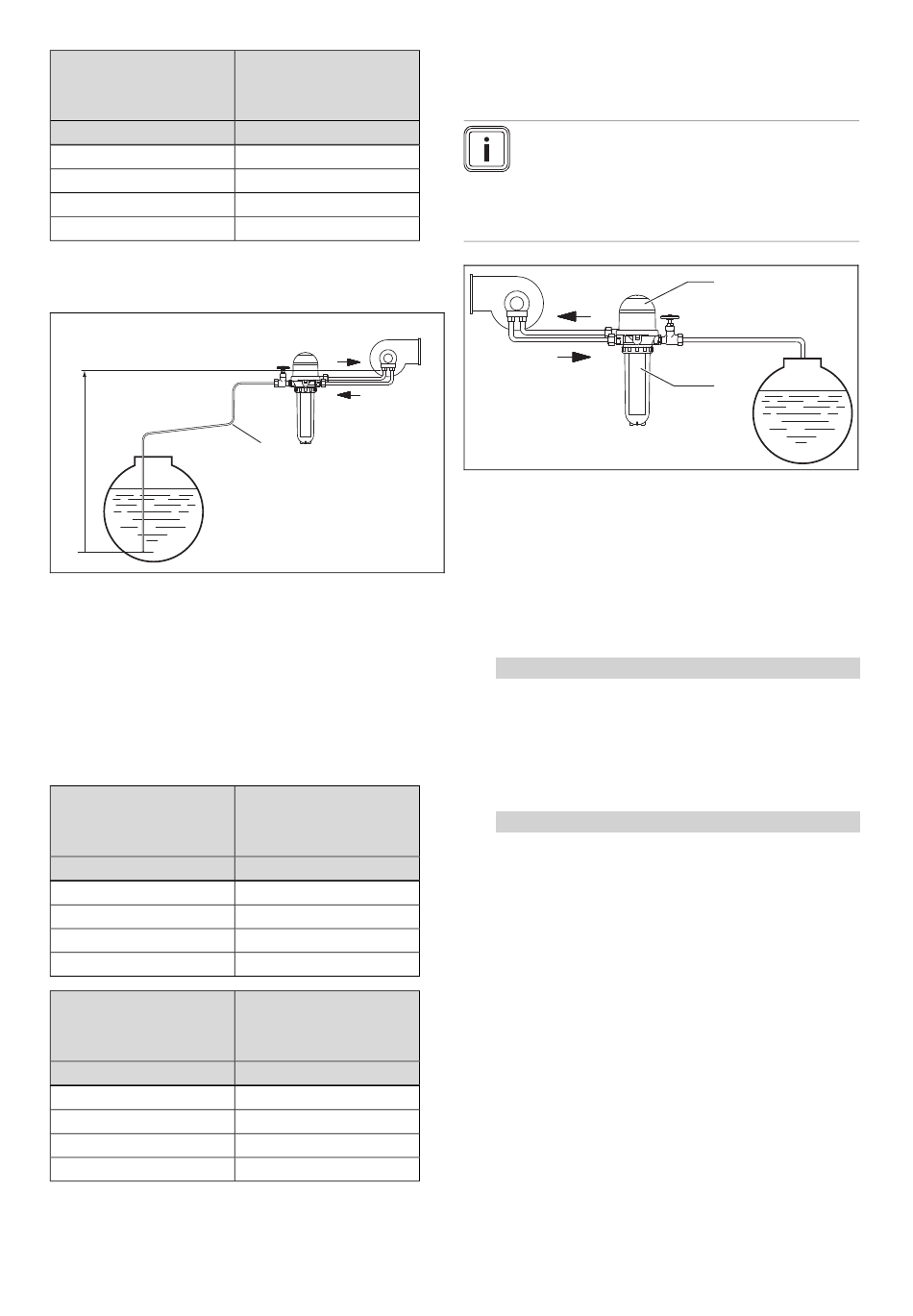

5.1.2.3 Ölversorgung im Einstrangsystem; Öltank
tiefliegend
H
Die statische Saughöhe beträgt max. 3,0 m = senkrechter
Abstand zwischen Ölpumpe am Brenner und Saugventil im
Öltank. Als Länge der Ölleitung werden alle waagerechten
und senkrechten Rohre sowie Bögen und Armaturen gerech-
net.
Berücksichtigt sind die Einzelwiderstände von Rückschlag-
ventil, Absperrventil, Ölfilter und vier Stück 90° Rohrbögen
bei einer Ölviskosität von ca. 6 mm
derständen durch Armaturen und Bögen muss die Leitungs-
länge entsprechend reduziert werden.
Höhendifferenz zwischen
Ölansaugung und Brenner
(H)
m
0
1
2
3
Höhendifferenz zwischen
Ölansaugung und Brenner
(H)
m
0
1
2
3
5.1.3 Optionales Zubehör
Zubehöre finden Sie in der Preisliste.
0020116695_03 icoVIT exclusiv Installations- und Wartungsanleitung
Maximale Länge der Öl-
leitung mit einem Innen-
durchmesser von 4 mm
m
VKO 356/3-7
30
30
30
30
Ø d i
2
/s. Bei zusätzlichen Wi-
Maximale Länge der Öl-
leitung mit einem Innen-
durchmesser von 4 mm
m
VKO 356/3-7
26
19
13,5
8
Maximale Länge der Öl-
leitung mit einem Innen-
durchmesser von 4 mm
m
VKO 356/3-7
30
28
20
11,5
5.2 Ölleitung installieren
Heizölentlüfter mit integriertem Pollenfilter ein-
bauen
Hinweis
Um Brennerstörungen durch Luftblasen oder
Schwebstoffe zu vermeiden, bauen Sie einen
automatischen Heizölentlüfter mit integriertem
Pollenfilter aus dem Vaillant Zubehörprogramm
mit 5 bis 20 μm Feinheit ein.
1. Installieren Sie den Heizölentlüfter (1) gemäß der
Installationsanleitung.
2. Installieren Sie den automatischen Heizölentlüfter mit
Pollenfilter.
3. Schließen Sie die Ölschläuche des Brenners am Heiz-
ölentlüfter an.
Maximale Länge der Ölleitung bestimmen
Alternative 1:
4.
Bedingung: Der Öltank liegt höher als der Brenner.
▶
Bauen Sie ein Antiheberventil ein.
▶
Beachten Sie die maximale Länge der Ölleitung,
gemäß den Tabellenwerten.
Länge der Ölleitung; Einstrangsystem, Öltank hoch-
liegend (→ Seite 17)
4. Alternative 2:
Bedingung: Der Öltank liegt tiefer als der Brenner.
▶
Beachten Sie die maximale Länge der Ölleitung,
gemäß den Tabellenwerten.
Länge der Ölleitung; Einstrangsystem, Öltank tieflie-
gend, innen (→ Seite 17)
Länge der Ölleitung; Einstrangsystem, Öltank tieflie-
gend, außen (→ Seite 17)
Zweistrangsystem auf ein Einstrangsystem um-
stellen
5. Setzen Sie den Rücklauf zum Öltank außer Funktion.
6. Installieren Sie den automatischen Heizölentlüfter mit
Pollenfilter.
Installation 5
1
2
