2 Hinweise zur Dokumentation
2
Hinweise zur Dokumentation
2.1
Mitgeltende Unterlagen beachten
▶
Beachten Sie unbedingt alle Betriebs- und Installations-
anleitungen, die Komponenten der Anlage beiliegen.
2.2
Unterlagen aufbewahren
▶
Geben Sie diese Anleitung sowie alle mitgeltenden
Unterlagen an den Anlagenbetreiber weiter.
2.3
Gültigkeit der Anleitung
Diese Anleitung gilt ausschließlich für:
VRC 700 – Artikelnummer
Österreich
Belgien
Deutschland
Schweiz
2.4
Nomenklatur
Der Begriff Wärmepumpe wird für alle Wärmepumpen ver-
wendet.
Der Begriff Hybidwärmepumpe wird verwendet, wenn die
Wärmepumpe VWS 36/4 230V oder VWL 35/4 S 230V be-
troffen ist.
3
Produktübersicht
3.1
CE-Kennzeichnung
Mit der CE-Kennzeichnung wird dokumentiert, dass die Pro-
dukte gemäß dem Typenschild die grundlegenden Anforde-
rungen der einschlägigen Richtlinien erfüllen.
Die Konformitätserklärung kann beim Hersteller eingesehen
werden.
3.2
Typenschild
Das Typenschild befindet sich auf der Leiterplatte des Pro-
dukts und ist nach dem Einbau in das Heizgerät oder nach
der Montage im Wohnbereich an einer Wand von außen
nicht mehr zugänglich.
Auf dem Typenschild sind folgende Angaben:
Angabe auf dem Typen-
schild
Serialnummer
multiMATIC 700
V
mA
4
0020171314
0020171315
0020171314
0020171315
Bedeutung
zur Identifikation
Gerätebezeichnung
Betriebsspannung
Stromaufnahme
Produkt entspricht europäi-
schen Normen und Richtlinien
Angabe auf dem Typen-
schild
3.3
Lieferumfang prüfen
Anzahl
Inhalt
1
Regler
1
Außentemperaturfühler VRC 693 oder Außentempe-
raturfühler VRC 9535
1
Befestigungsmaterial (2 Schrauben und 2 Dübel)
1
6-poliger Randstecker
1
3-polige Stiftleiste
1
Betriebsanleitung
1
Installationsanleitung
▶
Prüfen Sie den Lieferumfang auf Vollständigkeit.
4
Montage
Sie können den Regler wahlweise in das Heizgerät einbauen
oder separat im Wohnbereich an einer Wand montieren.

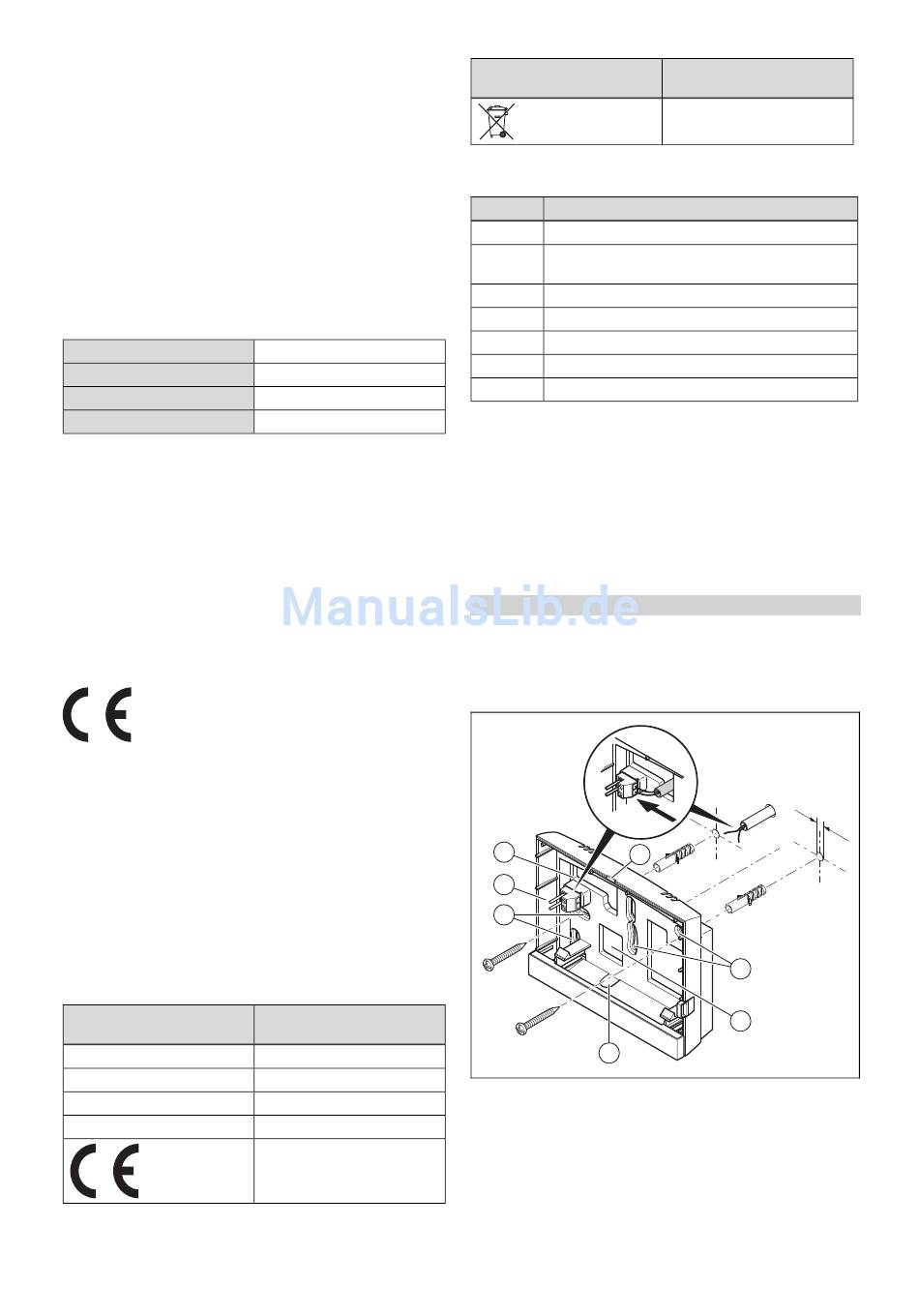

4.1
Regler im Wohnraum montieren
Bedingungen: Reglerplatine ohne gesteckter 3‑polige Stiftleiste
▶
Montieren Sie den Regler so an einer Innenwand des
Hauptwohnraumes, dass eine einwandfreie Erfassung
der Raumtemperatur gewährleistet ist.
–
Montagehöhe: 1.5 m
1
4
3
2
1
1
Öffnungen für Kabel-
durchführung
2
Befestigungsöffnungen
1.
Schrauben Sie den Wandsockel gemäß Abbildung an.
2.
Schließen Sie die eBUS-Leitung an. (→ Seite 6)
Installationsanleitung multiMATIC 700 0020196675_00
Bedeutung
fachgerechte Entsorgung des
Produkts
Ø 6
2
1
3
Stiftleiste mit Klemmen
für eBUS-Leitung
4
Öffnungsschlitz
