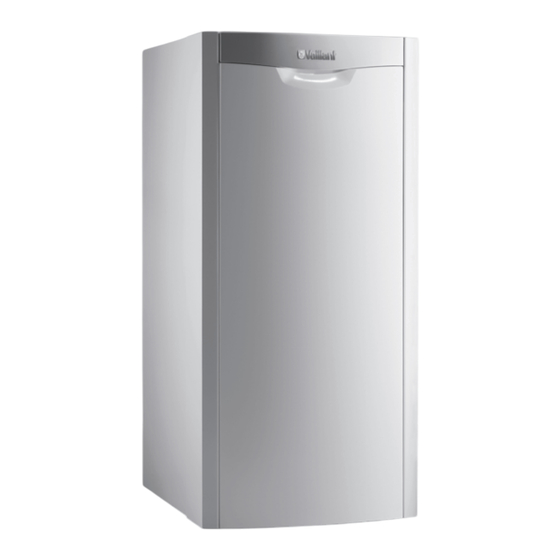

Vaillant icoVIT exclusiv VKO 156/3-7 Betriebsanleitung
Vorschau ausblenden
Andere Handbücher für icoVIT exclusiv VKO 156/3-7:
- Installationsanleitung (80 Seiten) ,
- Installations- und wartungsanleitung (65 Seiten)
Verwandte Anleitungen für Vaillant icoVIT exclusiv VKO 156/3-7
Inhaltszusammenfassung für Vaillant icoVIT exclusiv VKO 156/3-7
- Seite 1 Betriebsanleitung icoVIT exclusiv VKO 156/3-7 VKO 256/3-7 VKO 356/3-7 DE, AT, CHde Herausgeber/Hersteller Vaillant GmbH Berghauser Str. 40 D-42859 Remscheid Tel. +492191 18 0 Fax +492191 18 2810 info@vaillant.de www.vaillant.de...
-
Seite 2: Inhaltsverzeichnis
Inhalt Inhalt Störungsbehebung..........18 Warmwasser störungsfrei; Heizung geht nicht in Betrieb.............. 18 Sicherheit ............. 3 Kein warmes Wasser, Heizung störungsfrei..19 Handlungsbezogene Warnhinweise ...... 3 Kein warmes Wasser, Heizung bleibt kalt ... 19 Bestimmungsgemäße Verwendung ...... 3 Allgemeine Sicherheitshinweise ......3 Zulässige Brennstoffe .......... -
Seite 3: Sicherheit
Sicherheit 1 Sicherheit tung dürfen nicht von Kindern ohne Beauf- sichtigung durchgeführt werden. Handlungsbezogene Warnhinweise Eine andere Verwendung als die in der vor- Klassifizierung der handlungsbezogenen liegenden Anleitung beschriebene oder eine Warnhinweise Verwendung, die über die hier beschriebene Die handlungsbezogenen Warnhinweise sind hinausgeht, gilt als nicht bestimmungs- wie folgt mit Warnzeichen und Signalwör- gemäß. -
Seite 4: Lebensgefahr Durch Verunreinigtes
– Der Tank muss für den Einsatz mit Bioöl tere Menschen können schon bei niedrigeren nachweislich (mit Herstellernachweis) ge- Temperaturen gefährdet werden. eignet sein. – Der Tank muss mit einer schwimmenden Die Vaillant Regler verfügen über einen Absaugung ausgestattet sein. Legionellenschutz, der den Warmwasser- Betriebsanleitung icoVIT exclusiv 0020115589_03... -
Seite 5: Risiko Eines Sachschadens Durch
Einsatz von Bioöl nach- tungsbereich schließen Sie sofort die War- weislich geeignet sein. tungshähne. – Der Einsatz des Vaillant Ölfilters (Art.-Nr. ▶ Lassen Sie Undichtigkeiten durch Ihren 0020023134) ist zwingend erforderlich. Fachhandwerker beheben. – Die verwendete Ölsorte muss deutlich 1.3.13 Frostschaden durch Stromausfall... -
Seite 6: Zulässige Brennstoffe
1 Sicherheit → DIN V 51603 -6 Zulässige Brennstoffe Heizöl EL mit bis zu 5% Rapsöl bzw. 20% Gültigkeit: Deutschland Fettsäure-Methylester (FAME) ist zulässig bei Heizöl EL einem neuen oder gereinigten Tank. → DIN 51603 -1:2008-08 → EN 14213 -11 Heizöl EL schwefelarm Die Verbrennung von anderen Brennstoffen ist nicht zulässig. -
Seite 7: Hinweise Zur Dokumentation
Hinweise zur Dokumentation 2 Hinweise zur Dokumentation Mitgeltende Unterlagen beachten ▶ Beachten Sie unbedingt alle Betriebsanleitungen, die Komponenten der Anlage beiliegen. Unterlagen aufbewahren ▶ Bewahren Sie diese Anleitung sowie alle mitgeltenden Unterlagen zur weiteren Verwendung auf. Gültigkeit der Anleitung Diese Anleitung gilt ausschließlich für: Produkt - Artikelnummer VKO 156/3-7 0010010674... -
Seite 8: Übersicht Bedienelemente
3 Produktbeschreibung gebung ab. Das kalte Heizwasser fließt durch den Heizungs- Taste + Drehknopf Heizungsvor- lauftemperatur rücklauf in den Kessel zurück. Wenn ein Warmwasserspei- Taste − Drehknopf Speichertem- cher angeschlossen ist, dann fließt über den Speicherrück- Taste Entstörung peratur lauf zusätzlich warmes Wasser in den Kessel. Dadurch er- gibt sich eine optimale Temperaturschichtung im Kessel. -
Seite 9: Typenbezeichnung Und Serialnummer
Produktbeschreibung 3 Typenbezeichnung und Serialnummer Symbol Bedeutung Erläuterung comDIALOG Heizungsvorlauf- und Warmwassertempera- tur werden über das Kommunikationssys- tem comDIALOG vor- gegeben. Das Produkt arbeitet mit anderen als VKO 256/3-7 den an den Drehknöpfen eingestellten Temperatu- ren. Diese Betriebsart kann nur beendet werden durch: –... -
Seite 10: Betrieb
4 Betrieb 3.4.2 Frontverkleidung montieren Warnung! Sachbeschädigung durch Wassermangel Wenn die Heizungsanlage nicht ordnungs- gemäß mit Wasser gefüllt ist, können Pumpe und Wärmetauscher beschädigt werden. ▶ Schalten Sie das Produkt nur ein, wenn die Heizungsanlage den erforderlichen Druck aufweist. Schalten Sie das Produkt mit dem Hauptschalter ein. ◁... -
Seite 11: Heizungsvorlauftemperatur Einstellen (Mit Regler)
Betrieb 4 ◁ Heizungsvorlauftemperatur einstellen (mit Nach Drehen des Drehknopfs (1) zeigt das Display die eingestellte Soll-Vorlauftemperatur an. Nach drei Regler) Sekunden erlischt diese Anzeige und das Display zeigt wieder die Standardanzeige an (aktuelle Hei- zungsvorlauftemperatur). Hinweis Die maximale Heizungsvorlauftemperatur ist werksseitig auf 75 °C eingestellt. -
Seite 12: Speichertemperatur Einstellen (Ohne Regler)
4 Betrieb Stellen Sie den Drehknopf (2) auf Rechtsanschlag. Verwenden Sie den Regler, um die gewünschte Spei- chertemperatur einzustellen. Speichertemperatur einstellen (ohne Regler) Drehknopf zur Einstel- lung der Heizungsvor- lauftemperatur ▶ Um den Heizbetrieb auszuschalten, drehen Sie den Drehknopf (1) zur Einstellung der Heizungsvorlauftem- peratur auf Linksanschlag. -
Seite 13: Produktstatus Kontrollieren
Pflege und Wartung 5 Statuscodes (→ Seite 18) Schalten Sie das Display durch Drücken der Taste i wieder in den Normalmodus. Pflege und Wartung Produkt pflegen ▶ Reinigen Sie die Verkleidung mit einem feuchten Tuch und etwas lösungsmittelfreier Seife. ▶ Verwenden Sie keine Sprays, keine Scheuermittel, Spül- mittel, lösungsmittel- oder chlorhaltigen Reinigungsmittel. -
Seite 14: Heizgerät Und Heizungsanlage Füllen Und Entlüften
5 Pflege und Wartung – Anlagendruck: 0,1 … 0,15 MPa Hinweis Um den Betrieb der Heizungsanlage mit einer Gültigkeit: Österreich zu geringen Wassermenge zu vermeiden und möglichen Folgeschäden vorzubeugen, Vorsicht! verfügt das Produkt über einen Drucksen- Risiko von Sachschäden in Produkt sor. -
Seite 15: Produktstatus Kontrollieren
Störungsbehebung 6 ▶ Produktstatus kontrollieren Schalten Sie das Produkt 3 Stunden nach der Tankbefül- lung wieder an. Drücken Sie die Entstörtaste 1 Sekunde lang, um die Zündabschaltung nach drei Fehlversuchen aufzuheben, wenn bis dahin der Brenner noch nicht ge- zündet hat. ▶... -
Seite 16: Recycling Und Entsorgung
Produkts enthalten. Sie werden Geräts räumen wir eine Werksgarantie entsprechend den bauseits durch Ihren Fachhandwerker instal- landesspezifischen Vaillant Geschäftsbedingungen und den liert. Lassen Sie sich von Ihrem Fachhand- entsprechend abgeschlossenen Wartungsverträgen ein. werker die Lage und die Handhabung der Garantiearbeiten werden grundsätzlich nur von unserem... -
Seite 17: Garantie Und Kundendienst
Anrufen aus dem Mobilfunknetz ggf. abweichende Tarife - nähere Information erhalten Sie bei Ihrem Mobilnetzbetrei- ber) Der flächendeckende Kundendienst für ganz Österreich ist täglich von 0 bis 24 Uhr erreichbar. Vaillant Kundendienst- techniker sind 365 Tage für Sie unterwegs, sonn- und feier- tags, österreichweit. Gültigkeit: Schweiz... -
Seite 18: Anhang
Anhang Anhang Statuscodes Statuscode Bedeutung Heizbetrieb S. 0 Kein Wärmebedarf S. 1 Gebläseanlauf S. 2 Pumpenvorlauf S. 3 Zündung S. 4 Brenner an S. 6 Gebläsenachlauf S. 7 Pumpennachlauf S. 8 Restsperrzeit xx min S. 9 Modulationsbegrenzung S.31 Kein Wärmebedarf (Sommerbetrieb) S.34 Frostschutz Speicherbetrieb... -
Seite 19: Kein Warmes Wasser, Heizung Störungsfrei
Anhang Kein warmes Wasser, Heizung störungsfrei mögliche Ursache Ergebnis nach Prüfung Maßnahme Reglereinstellungen nicht korrekt Einstellungen am Regler nicht in Ord- Korrigieren Sie die Einstellungen ▶ nung, Drehknopf Speichertemperatur laut Regler-Betriebsanleitung. Vergleichen Sie die Einstellun- steht bei angeschlossenem Regler auf gen des Reglers mit den Angaben Wenden Sie sich bei Problemen Rechtsanschlag... - Seite 20 0020115589_03 0020115589_03 11.04.2019 Lieferant Vaillant Deutschland GmbH & Co.KG Berghauser Str. 40 D-42859 Remscheid Telefon 02191 18 0 Telefax 02191 18 2810 Auftragsannahme Vaillant Kundendienst 02191 5767901 info@vaillant.de www.vaillant.de Vaillant Group Austria GmbH Clemens-Holzmeister-Straße 6 1100 Wien Telefon 05 7050 Telefax 05 7050 1199 Telefon 05 7050 2100 (zum Regionaltarif österreichweit, bei Anrufen aus dem Mobilfunknetz ggf. abweichende Tarife - nähere Information erhalten Sie bei Ihrem Mobilnetzbetreiber)
