5 Installation
5.3 Ölleitung anschließen
Vorsicht!
Sachschaden durch verunreinigtes Öl
Fremdstoffe im Heizöl wie z. B. Wasser,
Schmutz und gegebenenfalls Additive kön-
nen zu Schäden am Brenner führen.
▶
Spülen Sie die Ölleitungen vor dem An-
schluss des Brenner durch.
▶
Lassen Sie gegebenenfalls den Öltank
reinigen oder erneuern.
1. Klappen Sie den Schaltkasten nach vorne und nehmen
Sie den Verkleidungsdeckel ab. (→ Seite 14)
2. Führen Sie die Ölleitung so weit an das Produkt heran,
dass die flexiblen Öl-Anschlussschläuche zugentlas-
tet angeschlossen werden können und zusätzlich
Schlauchlänge für den Ausbau des Brenners zur
Verfügung steht.
3. Ziehen Sie die Ölschläuche nur bis zur Markierung
(Aufkleber) aus der Rückwand des Produkts heraus.
4. Verlegen Sie die Öl-Anschlussschläuche so, dass der
Brenner in der Wartungsposition und in der Ablageposi-
tion abgelegt werden kann.
5. Montieren Sie einen automatischen Heizölentlüfter mit
Ölfilter zwischen den flexiblen Öl-Anschlussschläuchen
und der Ölleitung, idealerweise an der Kesselrückwand.
– Maschenweite Ölfilter: 5 ... 20 µm
Hinweis
Lassen Sie am automatischen Heizölent-
lüfter mit Ölfilter genügend Raum für spätere
Wechsel des Ölfilters.
6. Führen Sie die Öl-Anschlussschläuche hinten aus dem
Produkt heraus.
7. Schließen Sie die Ölschläuche und die Ölleitung an den
automatischen Heizölentlüfter an.
8. Prüfen Sie die Dichtigkeit der Ölleitungen und des auto-
matischen Heizölentlüfters.
5.4 Produkt hydraulisch anschließen
Heizungsvorlauf am Produkt anschließen
1. Schließen Sie den Heizungsvorlauf am Heizungsvor-
lauf-Anschluss des Produkts an (oberer Heizwasseran-
schluss).
Heizungsrücklauf am Produkt anschließen
2. Schließen Sie den Heizungsrücklauf am Heizungsrück-
lauf-Anschluss des Produkts an (unterer Heizwasseran-
schluss).
Warmwasserspeicherrücklauf anschließen
3. Verschließen Sie den Speicherrücklauf-Anschluss des
Produkts (mittlerer Heizwasseranschluss) mit dem mit-
gelieferten Stopfen.
18

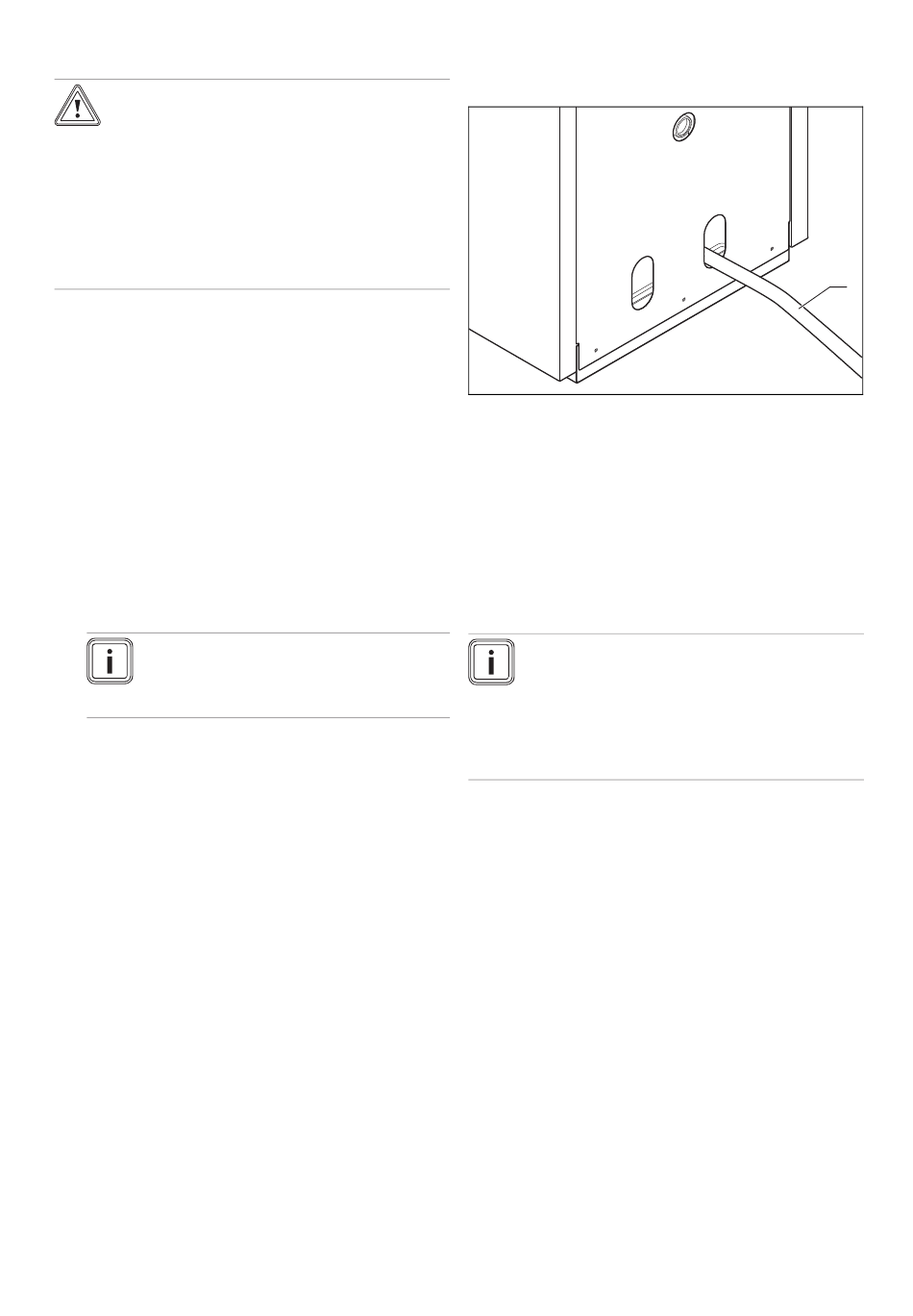

5.5

Kondensatablauf herstellen

1. Demontieren Sie die Frontverkleidung. (→ Seite 14)
2. Achten Sie darauf, dass der Kondensatablaufschlauch
(1) fest auf dem Ablauf des Siphons sitzt.
3. Führen Sie den Kondensatablaufschlauch (1) nach hin-
ten aus dem Produkt heraus.
4. Verlegen Sie den Kondensatablaufschlauch (1) mit Ge-
fälle zu der Kondensatpumpe oder zu der Neutralisati-
onseinrichtung oder zu dem Ablauf.
5. Führen Sie den Ablaufschlauch der Verbrennungsluft-
zufuhr zu der Kondensatpumpe oder zu dem Ablauf.
5.6 Luft-Abgas-Führung montieren
Hinweis
Das Produkt kann raumluftabhängig und raumluft-
unabhängig betrieben werden.
Beachten Sie die im Rahmen der System-Zertifi-
zierung zugelassenen Luft-Abgas-Systeme und
ihre zertifizierten Bauteile. Eine abschließende
Auflistung befindet sich in der Montageanleitung.
▶
Montieren Sie die den Anforderungen der Anlagenpla-
nung entsprechende Luft-Abgas-Führung gemäß der mit-
gelieferten Montageanleitung.
