Ölbrenner - Vorderansicht; Ölbrenner - Seitenansicht Links - Vaillant icoVIT exclusiv VKO 356/3­7 Installations- Und Wartungsanleitung

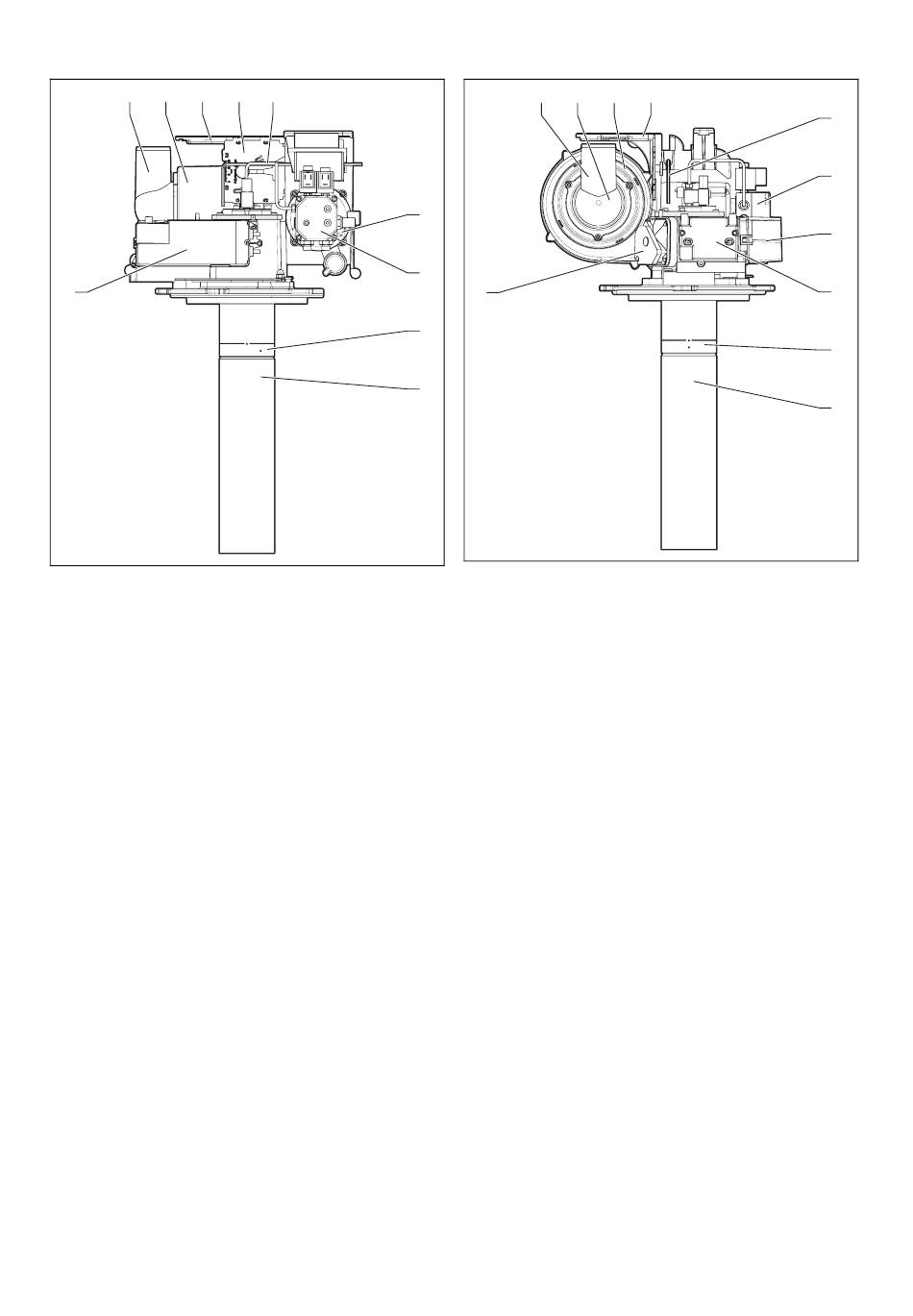

3.2.2 Ölbrenner - Vorderansicht
1 2 3
10
1 Zuluftanschluss des
Gebläses
2 Schalldämpfer des
Gebläses
3 Halter für Wartungsposi-
tion
4 Brenner-Einstelllehre
0020116695_03 icoVIT exclusiv Installations- und Wartungsanleitung
4 5
5 Service-Innensechs-
kantschlüssel
6 Elektromotor
7 Ölpumpe
8 Brennerrohr
9 Flammrohr
10 Brennerelektronik
3.2.3 Ölbrenner - Seitenansicht links
1 2
6
7
11
8
9
1 Zuluftanschluss des
Gebläses
2 Schalldämpfer des
Gebläses
3 Gebläse
4 Halter für Wartungsposi-
tion
5 Service-Innensechs-
kantschlüssel
Produktbeschreibung 3
3 4
6 Ölpumpe
7 Brennerelektronik
8 Zündtransformator
9 Brennerrohr
10 Flammrohr
11 Druckdose Betriebs-
überwachung
5
6
7
8
9
10
9
