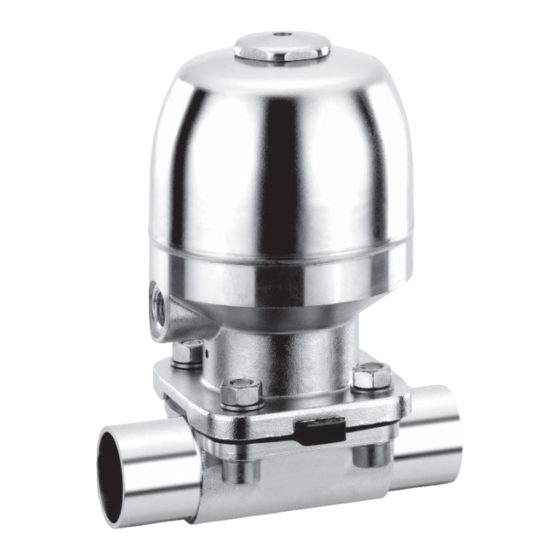

Gemü 650 Betriebsanleitung

Pneumatisch betätigtes membranventil sonderfunktion j
Vorschau ausblenden Andere Handbücher für 650:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
GEMÜ 650 / 687 Sonderfunktion J
Pneumatisch betätigtes Membranventil
Betriebsanleitung
DE
Sonderfunktion J
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Gemü 650

Inhaltszusammenfassung für Gemü 650

  • Seite 1 GEMÜ 650 / 687 Sonderfunktion J Pneumatisch betätigtes Membranventil Betriebsanleitung Sonderfunktion J...
  • Seite 2 Alle Rechte, wie Urheberrechte oder gewerbliche Schutzrechte, werden ausdrücklich vorbehalten. Dokument zum künftigen Nachschlagen aufbewahren. © GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG 11.10.2023 GEMÜ 650 / 687 Sonderfunktion J 2 / 53 www.gemu-group.com...

  • Seite 3: Inhaltsverzeichnis

    Optische Stellungsanzeige ......3 Bestimmungsgemäße Verwendung ..... 15.4 Hubbegrenzung ..........4 Beschreibung ............16 Inbetriebnahme ........... 650 BioStar, Ausführung Sonderfunktion J ..17 Betrieb ..............5 Produktbeschreibung GEMÜ 650 ......18 Fehlerbehebung ........... Aufbau ............Beschreibung ..........19 Inspektion und Wartung ........

  • Seite 4: Allgemeines

    Warnhinweise sind dabei immer mit einem Signalwort und teilweise auch mit einem gefahrenspezifischen Symbol ge- kennzeichnet. Folgende Signalwörter bzw. Gefährdungsstufen werden einge- setzt: GEFAHR Unmittelbare Gefahr! ▶ Bei Nichtbeachtung drohen schwerste Verletzungen oder Tod. GEMÜ 650 / 687 Sonderfunktion J 4 / 53 www.gemu-group.com...

  • Seite 5: Sicherheitshinweise

    Vor Inbetriebnahme: 4 Beschreibung 1. Das Produkt sachgerecht transportieren und lagern. Das 2/2-Wege-Membranventil GEMÜ 650 und 687 mit Sonder- 2. Schrauben und Kunststoffteile am Produkt nicht lackieren. funktion J ist für Betriebsdrücke bis 16 bar geeignet. Als Steu- 3. Installation und Inbetriebnahme durch eingewiesenes erfunktion steht „In Ruhestellung geschlossen (NC)“...

  • Seite 6: Biostar, Ausführung Sonderfunktion J

    - ATEX-Ausführung optional erhältlich Beschreibung Das 2/2-Wege-Membranventil GEMÜ 650 BioStar verfügt über einen Edelstahl-Kolbenantrieb und wird pneumatisch betätigt. Das Ventil ist für den Einsatz in sterilen Anwendungsbereichen konzipiert. Alle Antriebsteile sind aus Edelstahl (ausgenommen Dichtelemente). Als Steuerfunktion steht „Federkraft geschlossen (NC)“ zur Verfügung. Eine optische Stellungsanzeige ist seri-...

  • Seite 7: Produktbeschreibung Gemü

    CONEXO RFID-Chip An- trieb (siehe Conexo-Info) 5.2 Beschreibung Das 2/2-Wege-Membranventil GEMÜ 650 BioStar verfügt über einen Edelstahl-Kolbenantrieb und wird pneumatisch betätigt. Das Ventil ist für den Einsatz in sterilen Anwendungsberei- chen konzipiert. Alle Antriebsteile sind aus Edelstahl (ausge- nommen Dichtelemente). Als Steuerfunktion steht „Federkraft geschlossen (NC)“...

  • Seite 8: Bestelldaten

    Baulänge nur bei Gehäuseform D innen/außen elektropoliert, Clamp *) bei Rohrinnen-Ø < 6 mm, im Stutzen Ra ≤ 0,38 µm Clamp ASME BPE, Baulänge FTF ASME BPE, Baulänge nur bei Gehäuseform D GEMÜ 650 / 687 Sonderfunktion J 8 / 53 www.gemu-group.com...

  • Seite 9: Bestellbeispiel

    Code Ra ≤ 0,25 µm (10 µin.) für medienberührte Oberflächen 1527 Sonderausführung für höhere Betriebsdrücke 16 bar Nur für die Typen 650 und 687 gemäß DIN 11866 H5, Nur für Membrangrößen 10 bis 50 innen mechanisch poliert, Nur für Schmiedekörper und Vollmaterialkörper *) bei Rohrinnen-Ø...

  • Seite 10: Technische Daten

    Dampfeingang Prozessleitung steriler Prozess Dampfverteilung Umgebungstemperatur: 0 — 60 °C Steuermedientemperatur: 0 — 70 °C Lagertemperatur: 0 — 40 °C Autoklavierbarkeit: Antriebsausführung Autoklavierbarkeit 1T6, 1R6 autoklavierbar 3TA, 3RA mit Sonderausführung GEMÜ 650 / 687 Sonderfunktion J 10 / 53 www.gemu-group.com...

  • Seite 11: Druck

    Prozess und den Drehmomenten, mit denen diese angezogen werden. Dadurch können die Kv-Werte über die Toleranzgrenze der Norm hinaus abweichen. Die Kv-Wert-Kurve (Kv-Wert in Abhängigkeit vom Ventilhub) kann je nach Membranwerkstoff und Einsatzdauer variieren. www.gemu-group.com 11 / 53 GEMÜ 650 / 687 Sonderfunkti- on J...

  • Seite 12: Produktkonformitäten

    35, 36, 37, 55, 8E, 8P, 8T 59, 60, 63, 64, 0,30 0,33 0,30 0,30 0,35 0,43 0,43 1,45 1,66 3,40 1,62 1,32 1,62 4,50 1,50 Gewichte in kg MG = Membrangröße GEMÜ 650 / 687 Sonderfunktion J 12 / 53 www.gemu-group.com...

  • Seite 13: Abmessungen

    37,0 61,0 G 1/4 M16x1 32, 40 3TA, 3RA 223,0 52,0 144,0 G 1/4 M16x1 Maße in mm, MG = Membrangröße * CT = A + H1 (siehe Körpermaße) www.gemu-group.com 13 / 53 GEMÜ 650 / 687 Sonderfunkti- on J...

  • Seite 14: Körpermaße

    Code 60: Stutzen ISO 1127 / DIN EN 10357 Serie C (Ausgabe 2014) / DIN 11866 Reihe B 2) Werkstoff Ventilkörper Code 40: 1.4435 (F316L), Schmiedekörper Code 42: 1.4435 (BN2), Schmiedekörper, Δ Fe < 0,5 % Code F4: 1.4539, Schmiedekörper GEMÜ 650 / 687 Sonderfunktion J 14 / 53 www.gemu-group.com...
  • Seite 15 Code 65: Stutzen ANSI/ASME B36.19M Schedule 40s 2) Werkstoff Ventilkörper Code 40: 1.4435 (F316L), Schmiedekörper Code 42: 1.4435 (BN2), Schmiedekörper, Δ Fe < 0,5 % Code F4: 1.4539, Schmiedekörper www.gemu-group.com 15 / 53 GEMÜ 650 / 687 Sonderfunkti- on J...
  • Seite 16 Code 36: Stutzen JIS-G 3459 Schedule 10s Code 37: Stutzen SMS 3008 2) Werkstoff Ventilkörper Code 40: 1.4435 (F316L), Schmiedekörper Code 42: 1.4435 (BN2), Schmiedekörper, Δ Fe < 0,5 % Code F4: 1.4539, Schmiedekörper GEMÜ 650 / 687 Sonderfunktion J 16 / 53 www.gemu-group.com...
  • Seite 17 Maße in mm MG = Membrangröße 1) Anschlussart Code 6: Gewindestutzen DIN 11851 2) Werkstoff Ventilkörper Code 40: 1.4435 (F316L), Schmiedekörper Code 42: 1.4435 (BN2), Schmiedekörper, Δ Fe < 0,5 % www.gemu-group.com 17 / 53 GEMÜ 650 / 687 Sonderfunkti- on J...
  • Seite 18 MG = Membrangröße 1) Anschlussart Code 6K: Kegelstutzen und Überwurfmutter DIN 11851 2) Werkstoff Ventilkörper Code 40: 1.4435 (F316L), Schmiedekörper Code 42: 1.4435 (BN2), Schmiedekörper, Δ Fe < 0,5 % GEMÜ 650 / 687 Sonderfunktion J 18 / 53 www.gemu-group.com...
  • Seite 19 Code 8: Flansch EN 1092, PN 16, Form B, Baulänge FTF EN 558 Reihe 1, ISO 5752, basic series 1, Baulänge nur bei Gehäuseform D 2) Werkstoff Ventilkörper Code 40: 1.4435 (F316L), Schmiedekörper Code 42: 1.4435 (BN2), Schmiedekörper, Δ Fe < 0,5 % www.gemu-group.com 19 / 53 GEMÜ 650 / 687 Sonderfunkti- on J...
  • Seite 20 Code 39: Flansch ANSI Class 125/150 RF, Baulänge FTF EN 558 Reihe 1, ISO 5752, basic series 1, Baulänge nur bei Gehäuseform D 2) Werkstoff Ventilkörper Code 40: 1.4435 (F316L), Schmiedekörper Code 42: 1.4435 (BN2), Schmiedekörper, Δ Fe < 0,5 % GEMÜ 650 / 687 Sonderfunktion J 20 / 53 www.gemu-group.com...
  • Seite 21 Code 8T: Clamp DIN 32676 Reihe C, Baulänge FTF EN 558 Reihe 7, Baulänge nur bei Gehäuseform D 2) Werkstoff Ventilkörper Code 40: 1.4435 (F316L), Schmiedekörper Code 42: 1.4435 (BN2), Schmiedekörper, Δ Fe < 0,5 % Code F4: 1.4539, Schmiedekörper www.gemu-group.com 21 / 53 GEMÜ 650 / 687 Sonderfunkti- on J...
  • Seite 22 Code 8E: Clamp ISO 2852 für Rohr ISO 2037, Clamp SMS 3017 für Rohr SMS 3008 Baulänge FTF EN 558 Reihe 7, Baulänge nur bei Gehäuse- form D 2) Werkstoff Ventilkörper Code 40: 1.4435 (F316L), Schmiedekörper Code 42: 1.4435 (BN2), Schmiedekörper, Δ Fe < 0,5 % Code F4: 1.4539, Schmiedekörper GEMÜ 650 / 687 Sonderfunktion J 22 / 53 www.gemu-group.com...

  • Seite 23: Ausführung Sonderfunktion J

    GEMÜ 687 Ausführung Sonderfunktion J Pneumatisch betätigtes Membranventil Merkmale - Hermetische Trennung zwischen Medium und Antrieb - CIP-/SIP-fähig - Umfangreiche Adaptionsmöglichkeiten von Anbaukomponen- ten und Zubehör Beschreibung Das 2/2-Wege-Membranventil GEMÜ 687 verfügt über einen wartungsarmen Kunststoff-Membranantrieb und wird pneumatisch betätigt. Das Ventil besitzt ein Zwischenstück aus Metall. Es steht die Steuerfunktion „Federkraft geschlossen (NC)“ zur Verfü- gung.

  • Seite 24: Produktbeschreibung Gemü

    Das 2/2-Wege-Membranventil GEMÜ 687 verfügt über einen wartungsarmen Kunststoff-Membranantrieb und wird pneu- matisch betätigt. Das Ventil besitzt ein Zwischenstück aus Metall. Es steht die Steuerfunktion „Federkraft geschlossen (NC)“ zur Verfügung. GEMÜ 650 / 687 Sonderfunktion J 24 / 53 www.gemu-group.com...

  • Seite 25: Bestelldaten

    Ra ≤ 0,25 µm (10 µin.) für medienberührte Oberflächen 1527 Baulänge nur bei Gehäuseform D gemäß DIN 11866 H5, innen mechanisch poliert, *) bei Rohrinnen-Ø < 6 mm, im Stutzen Ra ≤ 0,38 µm www.gemu-group.com 25 / 53 GEMÜ 650 / 687 Sonderfunktion J...

  • Seite 26: Bestellbeispiel

    Ra ≤ 0,4 µm (15 µin.) für medienberührte Oberflächen, 1536 Sonderausführung für höhere Betriebsdrücke 16 bar gemäß DIN 11866 H4, Nur für die Typen 650 und 687 innen mechanisch poliert Nur für Membrangrößen 10 bis 50 Nur für Schmiedekörper und Vollmaterialkörper Ra ≤...

  • Seite 27: Technische Daten

    Druckstufe: PN 16 Leckrate: Leckrate A nach P11/P12 EN 12266-1 Steuerdruck: MG25: PS 6,5 – 7,0 bar MG40: PS 5,5 – 7,0 bar MG50: PS 5,5 – 7,0 bar www.gemu-group.com 27 / 53 GEMÜ 650 / 687 Sonderfunkti- on J...
  • Seite 28 Prozess und den Drehmomenten, mit denen diese angezogen werden. Dadurch können die Kv-Werte über die Toleranzgrenze der Norm hinaus abweichen. Die Kv-Wert-Kurve (Kv-Wert in Abhängigkeit vom Ventilhub) kann je nach Membranwerkstoff und Einsatzdauer variieren. GEMÜ 650 / 687 Sonderfunktion J 28 / 53 www.gemu-group.com...

  • Seite 29: Mechanische Daten

    0,58 0,78 2,20 0,71 0,55 0,79 2,80 0,63 1,45 1,66 3,40 1,62 1,32 1,62 4,50 1,50 2,25 2,70 6,30 2,50 2,20 10,30 2,30 Gewichte in kg MG = Membrangröße www.gemu-group.com 29 / 53 GEMÜ 650 / 687 Sonderfunkti- on J...

  • Seite 30: Abmessungen

    ø B 130,0 170,0 59,0 G 1/4 171,0 208,0 75,0 G 1/4 211,0 244,0 90,0 G 1/4 Maße in mm MG = Membrangröße * CT = A + H1 (siehe Körpermaße) GEMÜ 650 / 687 Sonderfunktion J 30 / 53 www.gemu-group.com...

  • Seite 31: Körpermaße

    Code 60: Stutzen ISO 1127 / DIN EN 10357 Serie C (Ausgabe 2014) / DIN 11866 Reihe B 2) Werkstoff Ventilkörper Code 40: 1.4435 (F316L), Schmiedekörper Code 42: 1.4435 (BN2), Schmiedekörper, Δ Fe < 0,5 % Code F4: 1.4539, Schmiedekörper www.gemu-group.com 31 / 53 GEMÜ 650 / 687 Sonderfunkti- on J...
  • Seite 32 Code 64: Stutzen ANSI/ASME B36.19M Schedule 5s Code 65: Stutzen ANSI/ASME B36.19M Schedule 40s 2) Werkstoff Ventilkörper Code 40: 1.4435 (F316L), Schmiedekörper Code 42: 1.4435 (BN2), Schmiedekörper, Δ Fe < 0,5 % Code F4: 1.4539, Schmiedekörper GEMÜ 650 / 687 Sonderfunktion J 32 / 53 www.gemu-group.com...
  • Seite 33 Code 36: Stutzen JIS-G 3459 Schedule 10s Code 37: Stutzen SMS 3008 2) Werkstoff Ventilkörper Code 40: 1.4435 (F316L), Schmiedekörper Code 42: 1.4435 (BN2), Schmiedekörper, Δ Fe < 0,5 % Code F4: 1.4539, Schmiedekörper www.gemu-group.com 33 / 53 GEMÜ 650 / 687 Sonderfunkti- on J...
  • Seite 34 Maße in mm MG = Membrangröße 1) Anschlussart Code 6: Gewindestutzen DIN 11851 2) Werkstoff Ventilkörper Code 40: 1.4435 (F316L), Schmiedekörper Code 42: 1.4435 (BN2), Schmiedekörper, Δ Fe < 0,5 % GEMÜ 650 / 687 Sonderfunktion J 34 / 53 www.gemu-group.com...
  • Seite 35 MG = Membrangröße 1) Anschlussart Code 6K: Kegelstutzen und Überwurfmutter DIN 11851 2) Werkstoff Ventilkörper Code 40: 1.4435 (F316L), Schmiedekörper Code 42: 1.4435 (BN2), Schmiedekörper, Δ Fe < 0,5 % www.gemu-group.com 35 / 53 GEMÜ 650 / 687 Sonderfunkti- on J...
  • Seite 36 Code 8: Flansch EN 1092, PN 16, Form B, Baulänge FTF EN 558 Reihe 1, ISO 5752, basic series 1, Baulänge nur bei Gehäuseform D 2) Werkstoff Ventilkörper Code 40: 1.4435 (F316L), Schmiedekörper Code 42: 1.4435 (BN2), Schmiedekörper, Δ Fe < 0,5 % GEMÜ 650 / 687 Sonderfunktion J 36 / 53 www.gemu-group.com...
  • Seite 37 Code 39: Flansch ANSI Class 125/150 RF, Baulänge FTF EN 558 Reihe 1, ISO 5752, basic series 1, Baulänge nur bei Gehäuseform D 2) Werkstoff Ventilkörper Code 40: 1.4435 (F316L), Schmiedekörper Code 42: 1.4435 (BN2), Schmiedekörper, Δ Fe < 0,5 % www.gemu-group.com 37 / 53 GEMÜ 650 / 687 Sonderfunkti- on J...
  • Seite 38 193,8 216,0 Maße in mm MG = Membrangröße 1) Werkstoff Ventilkörper Code 40: 1.4435 (F316L), Schmiedekörper Code 42: 1.4435 (BN2), Schmiedekörper, Δ Fe < 0,5 % Code F4: 1.4539, Schmiedekörper GEMÜ 650 / 687 Sonderfunktion J 38 / 53 www.gemu-group.com...
  • Seite 39 216,0 Maße in mm MG = Membrangröße 1) Werkstoff Ventilkörper Code 40: 1.4435 (F316L), Schmiedekörper Code 42: 1.4435 (BN2), Schmiedekörper, Δ Fe < 0,5 % Code F4: 1.4539, Schmiedekörper www.gemu-group.com 39 / 53 GEMÜ 650 / 687 Sonderfunkti- on J...

  • Seite 40: Herstellerangaben

    Das Produkt nicht als Trittstufe oder Steighilfe benutzen. ● HINWEIS Eignung des Produkts! ▶ Das Produkt muss für die Betriebsbedingungen des Rohr- leitungssystems (Medium, Mediumskonzentration, Tem- peratur und Druck) sowie die jeweiligen Umgebungs- bedingungen geeignet sein. GEMÜ 650 / 687 Sonderfunktion J 40 / 53 www.gemu-group.com...

  • Seite 41: Einbaulage

    4. Dichtung zwischen Körper des Produkts und Rohran- schluss mit Klammer verbinden. 5. Alle Sicherheits- und Schutzeinrichtungen wieder anbrin- gen bzw. in Funktion setzen. 14.5 Einbau mit Gewindestutzen Abb. 3: Gewindestutzen www.gemu-group.com 41 / 53 GEMÜ 650 / 687 Sonderfunktion J...

  • Seite 42: Einbau Mit Flanschanschluss

    7. Ventilflansch und Rohrflansch mit geeignetem Dichtmittel und passenden Schrauben verbinden. 8. Alle Flanschbohrungen nutzen. 9. Alle Sicherheits- und Schutzeinrichtungen wieder anbrin- gen bzw. in Funktion setzen. 10. Schrauben über Kreuz anziehen. GEMÜ 650 / 687 Sonderfunktion J 42 / 53 www.gemu-group.com...

  • Seite 43: Pneumatische Anschlüsse

    Steuermedium (Öffnen) Anschluss 2 siehe Bilder 15.3 Optische Stellungsanzeige Anschluss 2 Ventil offen Ventil geschlossen 15.4 Hubbegrenzung Steuerfunktion 1 HINWEIS ▶ Bei GEMÜ 687 darf keine Hubbegrenzung angebracht werden! Anschluss 2 www.gemu-group.com 43 / 53 GEMÜ 650 / 687 Sonderfunktion J...

  • Seite 44: Inbetriebnahme

    ð Das Produkt ist einsatzbereit. 3. Das Produkt in Betrieb nehmen. 4. Inbetriebnahme der Antriebe gemäß beiliegender Anlei- tung. 17 Betrieb Das Produkt entsprechend der Steuerfunktion betreiben (sie- he auch Kapitel „Pneumatische Anschlüsse“). GEMÜ 650 / 687 Sonderfunktion J 44 / 53 www.gemu-group.com...

  • Seite 45: Fehlerbehebung

    Einbau Ventilkörper in Rohrleitung prüfen undicht Gewindeanschlüsse / Verschraubungen Gewindeanschlüsse / Verschraubungen lose festziehen Dichtmittel defekt Dichtmittel ersetzen Ventilkörper undicht Ventilkörper undicht oder korrodiert Ventilkörper auf Beschädigungen prüfen, ggf. Ventilkörper tauschen www.gemu-group.com 45 / 53 GEMÜ 650 / 687 Sonderfunktion J...

  • Seite 46: Inspektion Und Wartung

    Einsatzbedingungen und des Gefährdungs- potenzials zur Vorbeugung von Undichtheit und Beschädigun- gen durchführen. Ebenso muss das Ventil in entsprechenden Intervallen demontiert und auf Verschleiß geprüft werden (sie- he "Montage / Demontage von Ersatzteilen"). GEMÜ 650 / 687 Sonderfunktion J 46 / 53 www.gemu-group.com...

  • Seite 47: Ersatzteile

    2. Alle Teile von Produktresten und Verschmutzungen reini- gen. Teile dabei nicht zerkratzen oder beschädigen! 3. Alle Teile auf Beschädigungen prüfen. 4. Beschädigte Teile austauschen (nur Originalteile von GEMÜ verwenden). www.gemu-group.com 47 / 53 GEMÜ 650 / 687 Sonderfunktion J...
  • Seite 48 Position von C um 45° versetzt. Druckstück lose auf Antriebsspindel aufsetzen, Aussparungen D in Führungen C und A in B einpassen. Das Druckstück muss sich frei zwischen den Führungen bewegen lassen. GEMÜ 650 / 687 Sonderfunktion J 48 / 53 www.gemu-group.com...

  • Seite 49: Montage Der Konvex-Membrane

    19.3.3.4 Montage der Konvex-Membrane Das Druckstück ist bei Membrangrößen 25-50 (DN 15-65) lo- 1. Antrieb A in Geschlossen-Position bringen. 2. GEMÜ 650: Membrangrößen 10, 40, Membrangröße 25-50 (DN 15-65): GEMÜ 687: Membrangrößen 25, 40, 50 Druckstück lose auf Antriebsspindel aufsetzen, Ausspa- Druckstück und Antriebsflansch von unten gesehen:...

  • Seite 50: Montage Antrieb Auf Ventilkörper

    3. Steuermediumleitung(en) trennen. 4. Das Produkt demontieren. Warn- und Sicherheitshinweise beachten. 21 Entsorgung 1. Auf Restanhaftungen und Ausgasung von eindiffundierten Medien achten. 2. Alle Teile entsprechend den Entsorgungsvorschriften / Umweltschutzbedingungen entsorgen. GEMÜ 650 / 687 Sonderfunktion J 50 / 53 www.gemu-group.com...

  • Seite 51: Original Eu-Einbauerklärung Im Sinne Der Eg-Maschinenrichtlinie 2006/42/Eg

    Verantwortung, dass das nachfolgend bezeichnete Produkt den einschlägigen grundlegenden Si- cherheits- und Gesundheitsschutzanforderungen nach Anhang I der oben genannten Richtlinie entspricht. Texte MRL Produkt: GEMÜ 650 / 687 Sonderfunktion J Produktname: Pneumatisch betätigtes Membranventil Folgende grundlegenden Sicherheits- 1.1.2.;...

  • Seite 52: Original Eu-Konformitätserklärung Gemäß 2014/68/Eu (Druckgeräterichtlinie)

    D-74653 Ingelfingen-Criesbach erklären hiermit in alleiniger Verantwortung, dass das nachfolgend bezeichnete Produkt den Vorschriften der oben genannten Richtlinie entspricht. Texte DGRL Produkt: GEMÜ 650 / 687 Sonderfunktion J Produktname: Pneumatisch betätigtes Membranventil Benannte Stelle: TÜV Rheinland Industrie Service GmbH Am Grauen Stein 1 51105 Köln...
  • Seite 53 GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG Fritz-Müller-Straße 6-8 D-74653 Ingelfingen-Criesbach Änderungen vorbehalten Tel. +49 (0)7940 123-0 · info@gemue.de www.gemu-group.com 10.2023 | 88855460...
