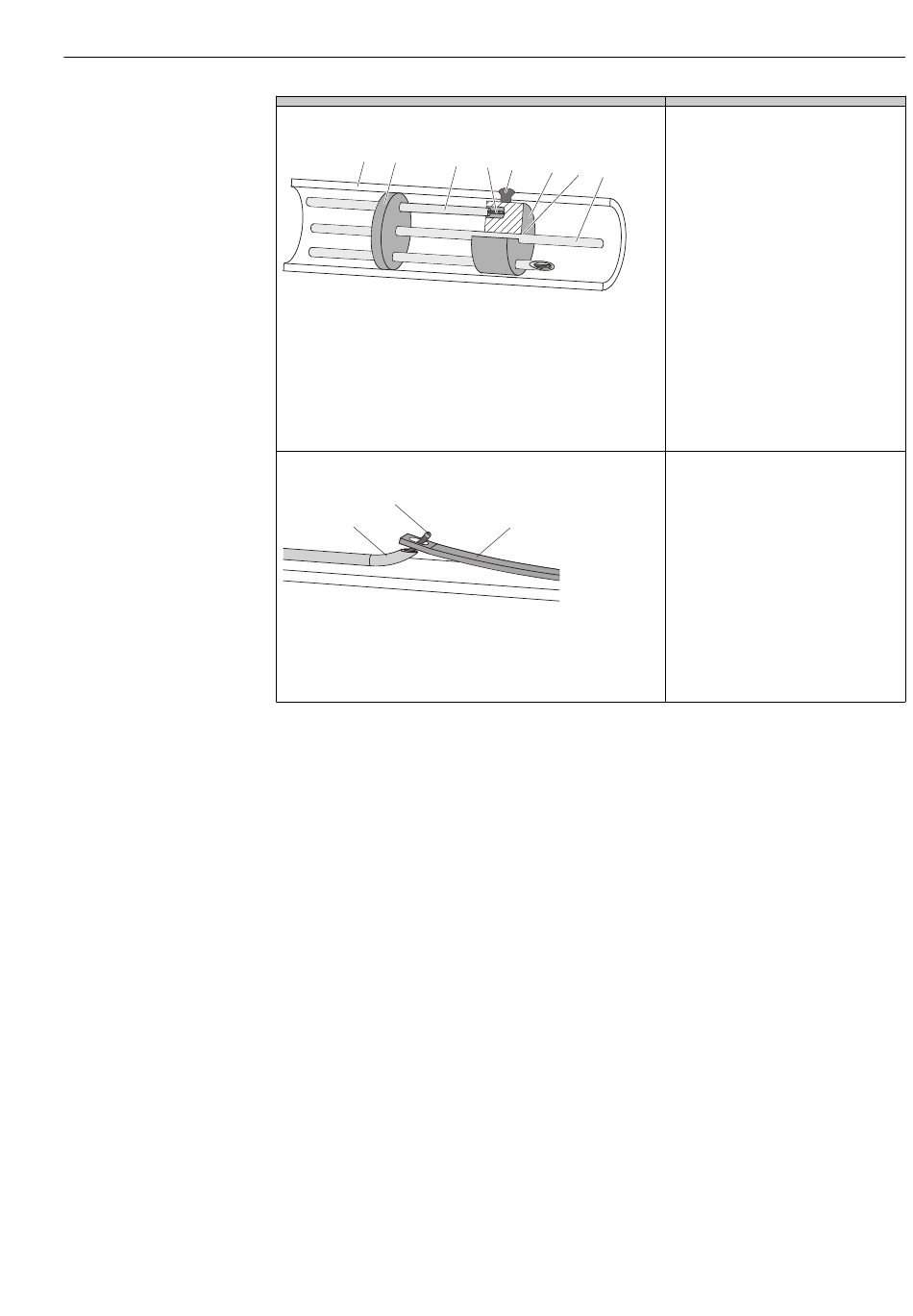

D: Thermischer Kontaktblock (am primären Schutzrohr verschweißt)
1
2
1 Wand des primären Schutzrohrs
2 Distanzstücke
3 Führungsrohr
4 Messeinsatz
5 Verschweißter Kontakt
6 Thermische Kontaktscheibe
7 Schweißnaht
8 Stützstange
E: Bimetallstreifen
2
1
 11 Bimetallstreifen mit oder ohne Führungsrohre
1 Führungsrohr
2 Messeinsatz
3 Bimetallstreifen
1) Kann im Werk oder vor Ort montiert werden
3
4
5
6
7
8
3
Technische Daten
• Stellen eine optimale Wärmeübertra-
gung durch die Wand des primären
Schutzrohrs und die Messeinsätze
sicher.
• Die Messeinsätze sind auswechselbar.
A0036155
• Ermöglicht keinen Sensoraustausch
• Gewährleistet den thermischen Kon-
takt zwischen Sensorspitze und
Schutzrohr durch Bimetallstreifen, die
durch Temperaturdifferenz aktiviert
werden
• Keine Reibung während der Installa-
tion – selbst bei bereits installierten
Sensoren
A0028435
