iTHERM TMS12 MultiSens Linear
Endress+Hauser
10. Bei Bedarf Dichtungssitz der Dichtungsnut des drehbaren Gelenks reinigen und Dich-
tung austauschen, falls diese beschädigt oder trocken sein sollte. Gehen Sie vorsichtig
vor, um jegliche Beschädigung der internen Anschlüsse und Dichtsitze zu vermeiden.
Sollten Sie Kratzer feststellen, wenden Sie sich bitte an Endress&Hauser, um das
drehbare Gelenk auszutauschen.
11. Anschlussbox mittels Gelenk wieder in die ursprüngliche Position ausrichten. Dabei
darauf achten, dass das Bündel der Verlängerungsleitungen vollständig in die
Anschlussbox eingeführt wird.
12. Madenschrauben des drehbaren Gelenks wieder einschrauben und festziehen.
13. Alle Anschlussdrähte des Messeinsatzes ordnungsgemäß unter Beachtung des
Anschlussplans an den entsprechenden Anschlussklemmenblock oder Transmitter in
der Anschlussbox anschließen.
14. Gehäusedeckel schließen.

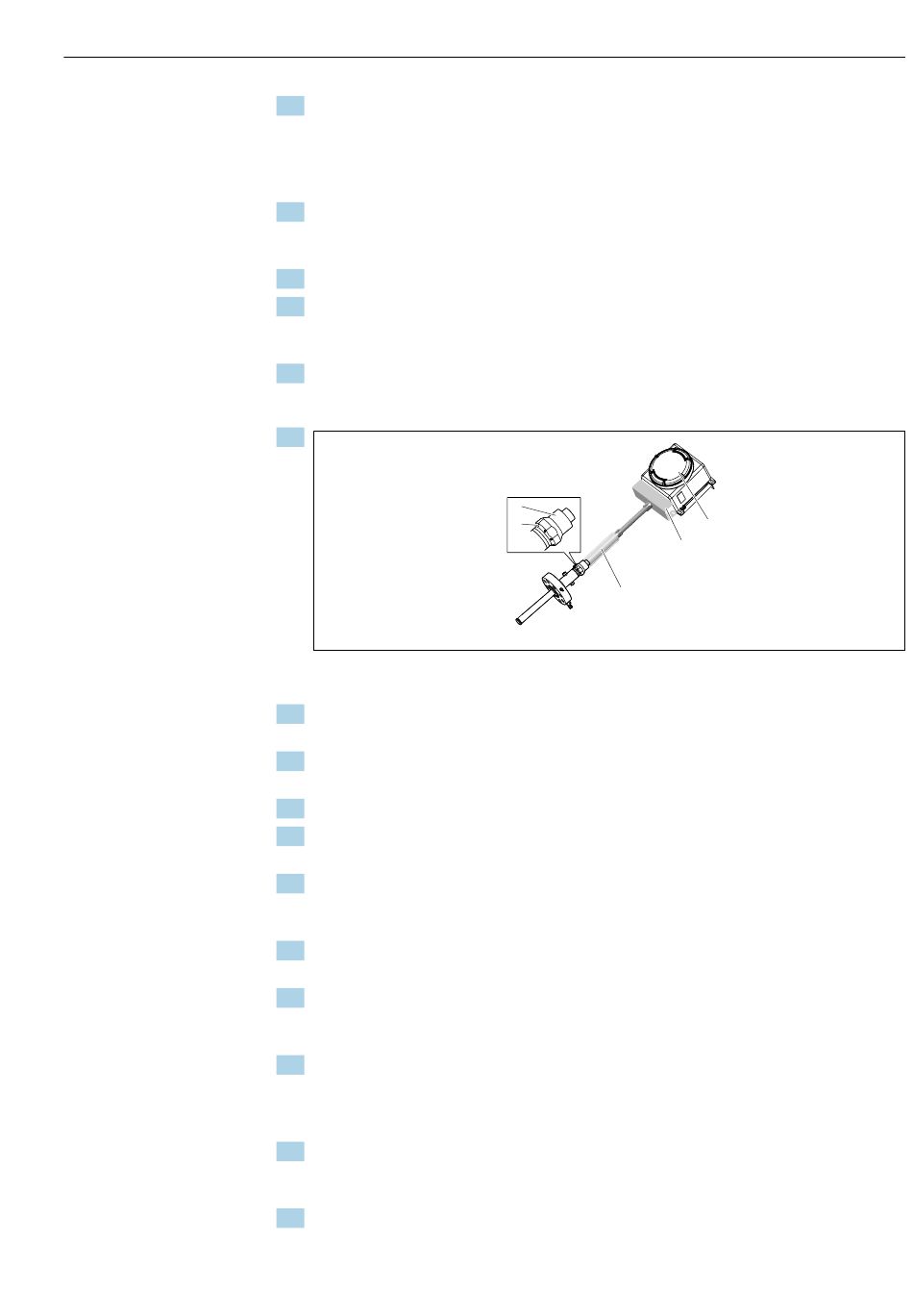

Fall 2: Konstruktion mit abgesetzter Anschlussbox und geschützter Kabelführung
1.
Deckel der Anschlussbox (1) öffnen.
2. Die Sensorleitungen aller Messeinsätze von den Anschlussklemmenblöcken oder
Transmittern in der Anschlussbox (Prozessseite) abziehen.
3. Schutzabdeckung (2) der Kabelverschraubungen von der Anschlussbox abziehen, bis
die Kabelverschraubungen sichtbar und zugänglich sind.
4. An allen Messeinsätzen die Dichtmuttern der Kabelverschraubungen lösen.
5. Kabelführungsrohr (3) zusammen mit den Thermoleitungen von der Anschlussbox
abziehen.
6. Madenschrauben (5) des drehbaren Gelenks (4) vollständig herausschrauben und
das Kabelführungsrohr zusammen mit dem drehbaren Gelenk abziehen. Nun sind
alle Verlängerungsleitungen zugänglich.
7. Muttern der Klemmverschraubungen auf den Sensoren, die ausgetauscht werden sol-
len, lösen.
8. Den/die Messaufnehmer langsam und vorsichtig vollständig abziehen. Dabei darauf
achten, dass die Gewinde und Dichtungssitze der Klemmverschraubungen nicht
beschädigt werden.
9. Bitte beachten Sie, dass die metallische Pressklemme der gelösten Klemmverschrau-
bung bei jedem solchen Vorgang ersetzt werden muss. Ein neuer Satz metallischer
Pressklemmen ist erforderlich, um dieselbe Spezifikation wie das ausgetauschte Bau-
teil zu erreichen.
10. Alle neuen Messeinsätze mit der Spitze zuerst durch die Klemmverschraubungen ein-
führen. Länge und Spezifikationen aller neuen Messeinsätze (von Endress+Hauser)
müssen den Spezifikationen der ausgetauschten Teile entsprechen.
11. Muttern der Klemmverschraubungen festziehen; dabei die Anweisungen des Herstel-
lers einhalten.
4
5
2
3
Wartung und Reparatur
1
A0036770
