iTHERM TMS12 MultiSens Linear
Prozessanschluss
Klemmverschraubungen
Endress+Hauser
Materialbe- Kurzform
zeichnung
AISI X6CrNiTi18-10
321/1.4541
AISI X6CrNiNb10-10
347/1.4550
4
1
2

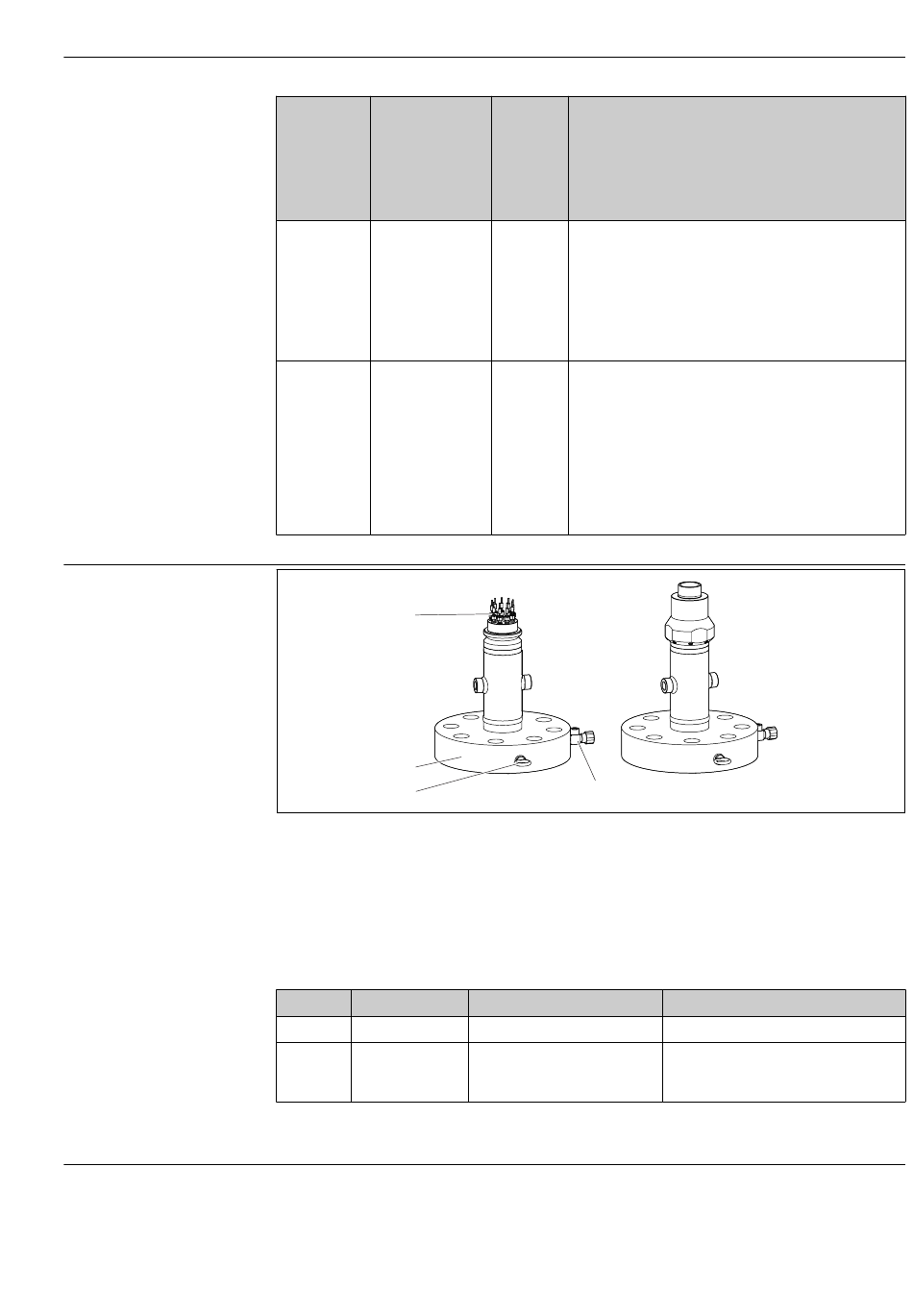

 10 Flansch als Prozessanschluss
1 Flansch
2 Ringschraube
3 Druckanschluss
4 Klemmverschraubung
Die standardmäßigen Prozessanschlussflansche entsprechen folgenden Standards:
1)
Standard Größe
ASME 1 1/2", 2", 3"
EN DN40, DN50,
DN80
1) Flansche gemäß GOST-Standard sind auf Anfrage erhältlich.
Die Klemmverschraubungen sind am Oberteil der Diagnosekammer verschweißt, um einen
Austausch der Messeinsätze zu ermöglichen. Die Abmessungen entsprechen den Abmes-
sungen des Messeinsatzes. Die Klemmverschraubungen erfüllen die höchsten Standards
an Zuverlässigkeit bezüglich Material und Ausführung.
Empfoh- Eigenschaften
lene max.
Tempera-
tur für den
Dauerbe-
trieb in
Luft
815 °C • Austenitischer, nicht rostender Stahl
(1 499 °F) • Hohe Beständigkeit gegenüber interkristalliner Korro-
sion – selbst nach dem Schweißen
• Gute Schweißeigenschaften, geeignet für alle standard-
mäßigen Schweißverfahren
• Wird in zahlreichen Sektoren der Chemie- und Petro-
chemiebranche sowie in druckbeaufschlagten Behältern
eingesetzt
800 °C • Austenitischer, nicht rostender Stahl
(1 472 °F) • Gute Beständigkeit gegenüber einer Vielzahl von Umge-
bungen in der Chemie-, Textil-, Ölraffinerie-, Molkerei-
und Lebensmittelindustrie
• Durch Niobium-Zusatz weist dieser Stahl Beständigkeit
gegen interkristalline Korrosion auf
• Gute Schweißbarkeit
• Hauptanwendungsgebiete sind Brennofen-Feuerwände,
Druckbehälter, verschweißte Strukturen, Turbinen-
schaufeln
3
Druckstufe
150#, 300#, 400#, 600#, 900#
PN10, PN16, PN25, PN 40, PN
63, PN100, PN150
Technische Daten
Werkstoff
AISI 316/L, 304/L, 310, 321
316/1.4401, 316L/1.4404, 321/1.4541,
310L/1.4845, 304/1.4301, 304L/
1.4307
A0036478
