Technische Daten
Komponenten zur thermi-
schen Kontaktierung
48
Werkstoff AISI 316/316H

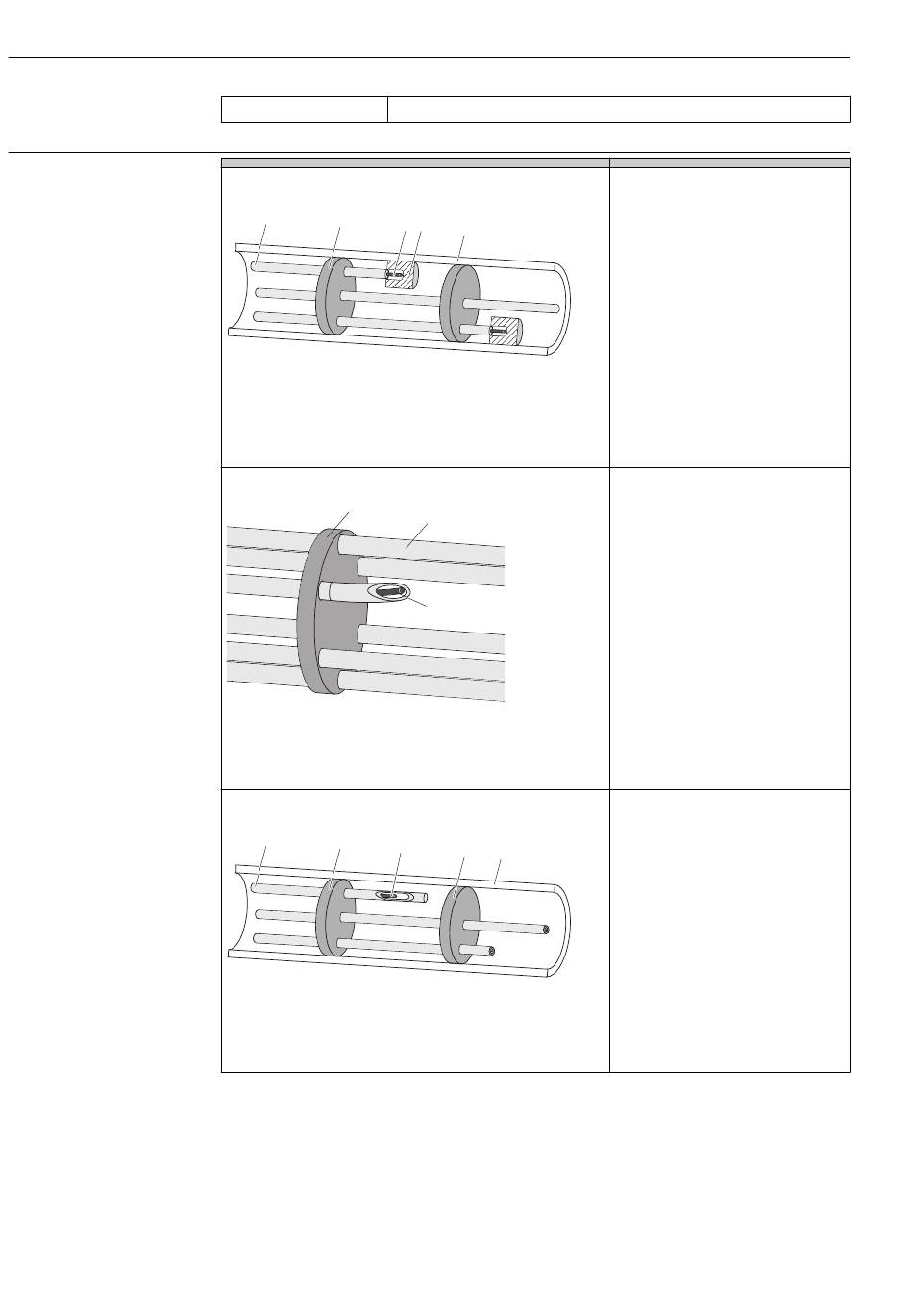

A: Thermischer Kontaktblock
1
2
1 Führungsrohr
2 Distanzstücke
3 Messeinsatz
4 Thermischer Kontaktblock
5 Wand des primären Schutzrohrs
B: Gebogene Führungsrohre und Distanzstücke
1
1 Distanzstücke
2 Führungsrohr
3 Messeinsatz
C: Schutzrohre und Distanzstücke
1
2
1 Schutzrohr
2 Distanzstücke
3 Messeinsatz
4 Wand des primären Schutzrohrs
3 4
5
2
3
3
2
4
iTHERM TMS12 MultiSens Linear
Gegen die Innenwand gedrückt, um eine
optimale Wärmeübertragung zwischen
dem primären Schutzrohr und dem aus-
tauschbaren Messeinsatz zu gewährleis-
ten.
A0036153
• Verwendet bei linearen Konfiguratio-
nen und vorhandenen Schutzrohren
für eine axiale Zentrierung des Mes-
seinsatzbündels
• Erhöht die Biegesteifigkeit für das
Sensorbündel
• Ermöglicht den Sensoraustausch
• Gewährleistet den thermischen Kon-
takt zwischen Sensorspitze und vor-
handenem Schutzrohr
1)
• Modulare Bauform
A0028783
Jeder Sensor wird durch sein Schutzrohr
mit gerader Spitze geschützt
A0036632
