iTHERM TMS12 MultiSens Linear
Endress+Hauser
1B
-
1B
+
-
+

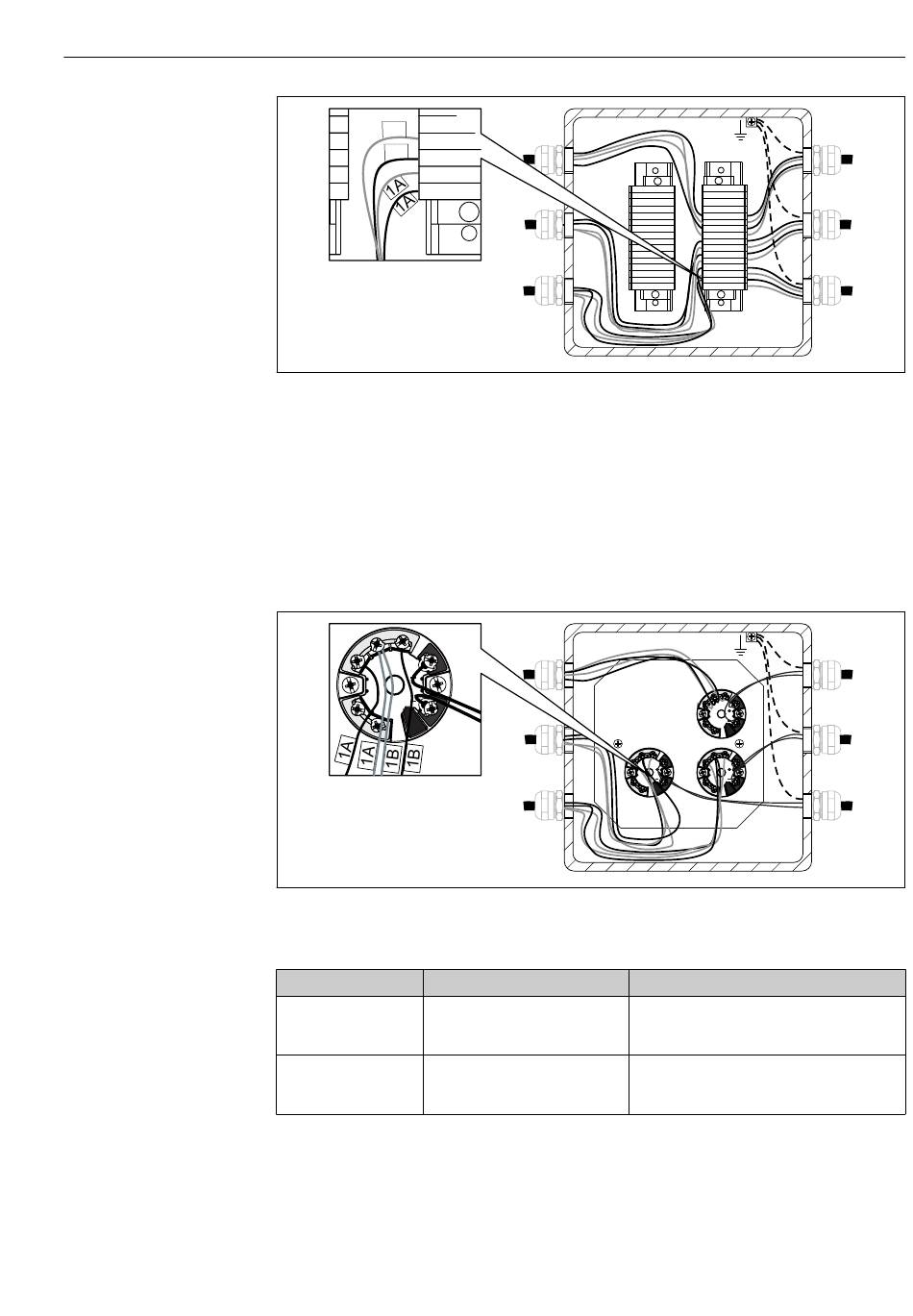

 4 Direkte Verdrahtung auf dem montierten Anschlussklemmenblock. Beispiel für die interne Kennzeichnung
der Sensorleitungen bei 2 Thermoelementsensoren in Messeinsatz 1.
Die Verdrahtung erfolgt nacheinander. Das heißt, dass die Eingangskanäle von Transmit-
ter 1 mit den Leitungen des Messeinsatzes verbunden sind, und zwar beginnend ab Mess-
einsatz 1. Transmitter 2 wird erst verwendet, nachdem alle Kanäle von Transmitter 1
angeschlossen wurden. Die Leitungen jedes Messeinsatzes sind durchgehend nummeriert,
und zwar beginnend mit 1. Wenn zwei Sensoren verwendet werden, ist die interne Kenn-
zeichnung mit einem Suffix versehen, um zwischen den beiden Sensoren zu unterscheiden,
z. B. 1A und 1B bei zwei Sensoren im selben Messeinsatz oder Messstelle 1.
7
6
5
1
+
2
-
4
3
 5 Montierter und verdrahteter Kopftransmitter. Beispiel für die interne Kennzeichnung der Sensorleitungen
bei 2 Thermoelementen
Sensortyp Transmittertyp
1 x RTD oder Thermo- • Einzelner Eingang (ein Kanal)
element • Doppelter Eingang (zwei Kanäle)
• Mehrkanaleingang (8 Kanäle)
2 x RTD oder Thermo- • Einzelner Eingang (ein Kanal)
element • Doppelter Eingang (zwei Kanäle)
• Mehrkanaleingang (8 Kanäle)
+
-
+
-
+
-
+
-
+
-
+
-
7
6
5
1
+
2
-
4
3
7 7
6 6
5 5
1 1
+ +
2 2
- -
4 4
3 3
Verdrahtungsregel
• 1 Kopftransmitter pro Messeinsatz
• 1 Kopftransmitter für 2 Messeinsätze
• 1 Mehrkanal-Transmitter für 8 Messeinsätze
• Nicht verfügbar, Verdrahtung ausgeschlossen
• 1 Kopftransmitter pro Messeinsatz
• 1 Mehrkanal-Transmitter für 4 Messeinsätze
Verdrahtung
A0033288
A0033289
