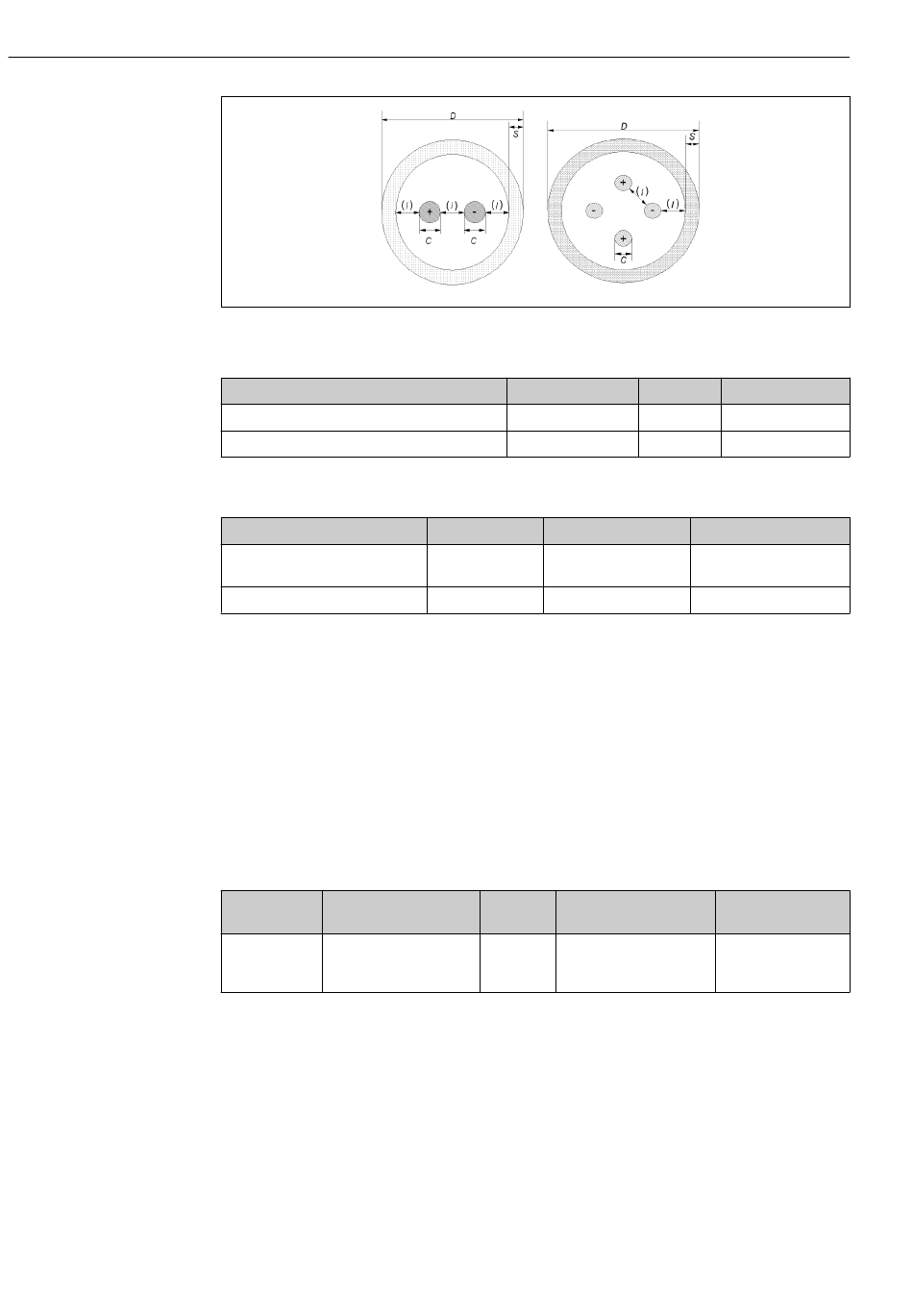

Technische Daten
44
RTD
Durchmesser Mantelleitung in mm (in)
3 (0,12)
3 (0,12)
Schutzrohre oder Führungsrohre
Außendurchmesser in mm (in)
6 (0,24)
8 (0,32)
Dichtungselemente
Die Dichtungselemente (Klemmverschraubungen) sind an der Diagnosekammer ver-
schweißt, um unter allen vorhergesehenen Betriebsbedingungen eine korrekte Dichtigkeit
zu gewährleisten und die Instandhaltung/den Austausch des Verlängerungs-Inserts
("Basic"-Lösung) oder der Messeinsätze ("Advanced"-Lösung) zu ermöglichen.
Material: AISI 316/AISI 316H
Kabelverschraubungen
Die montierten Kabelverschraubungen sorgen für die gewünschte Zuverlässigkeit unter
den angegebenen Umgebungs- und Prozessbedingungen.
Werkstoff Kennzeichnung
NiCr-beschich- Atex II 2/3 GD Ex d IIC, Ex
tetes Messing e II, Ex nR II, Ex tD A21
IP66
Typ
1x Pt100 WW/TF
1x Pt100 WW
Mantelwerkstoff Typ
geschlossen oder offen
AISI 316L
AISI 316L geschlossen oder offen
IP-Schutz- Umgebungstemperatur-
klasse bereich
IP66 –52 ... +110 °C
(–61,6 ... +230 °F)
iTHERM TMS12 MultiSens Linear
Norm Mantelwerkstoff
IEC 60751 AISI 316L
IEC 60751 AISI 316L
Wandstärke in mm (in)
0,5 (0,02)oder
1 (0,04)
1 (0,04)
Max. Dichtungs-
durchmesser
6 ... 12 mm
(0,23 ... 0,47 in)
Endress+Hauser
A0035318
