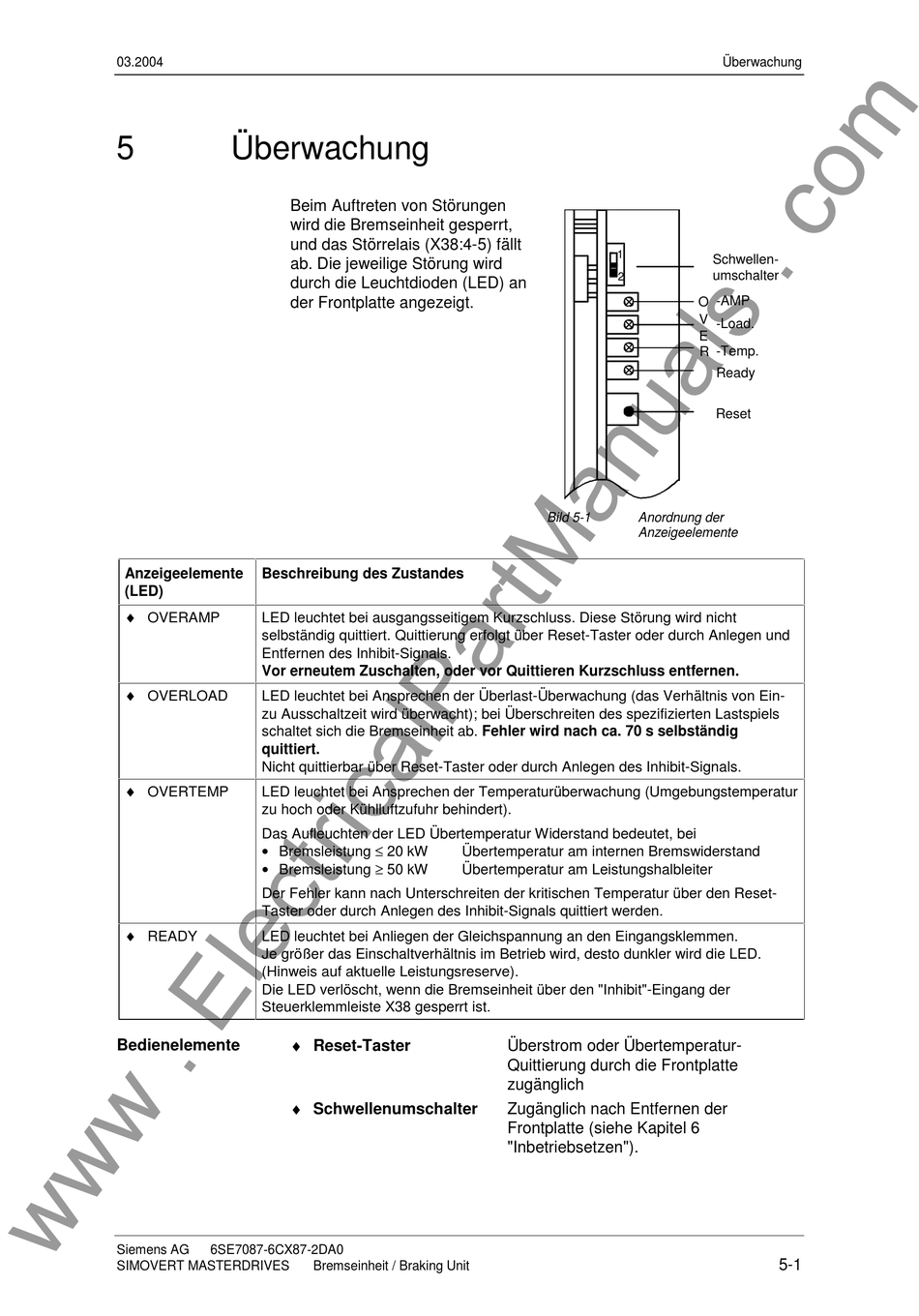

5 Überwachung
Beim Auftreten von Störungen
wird die Bremseinheit gesperrt,
und das Störrelais (X38:4-5) fällt
ab. Die jeweilige Störung wird
durch die Leuchtdioden (LED) an
der Frontplatte angezeigt.
Anzeigeelemente Beschreibung des Zustandes
(LED)
i OVERAMP
LED leuchtet bei ausgangsseitigem Kurzschluss. Diese Störung wird nicht
selbständig quittiert. Quittierung erfolgt über Reset-Taster oder durch Anlegen und
Entfernen des Inhibit-Signals.
Vor erneutem Zuschalten, oder vor Quittieren Kurzschluss entfernen.
i OVERLOAD
LED leuchtet bei Ansprechen der Überlast-Überwachung (das Verhältnis von Ein-
zu Ausschaltzeit wird überwacht); bei Überschreiten des spezifizierten Lastspiels
schaltet sich die Bremseinheit ab. Fehler wird nach ca. 70 s selbständig
quittiert.
Nicht quittierbar über Reset-Taster oder durch Anlegen des Inhibit-Signals.
i OVERTEMP
LED leuchtet bei Ansprechen der Temperaturüberwachung (Umgebungstemperatur
zu hoch oder Kühlluftzufuhr behindert).
Das Aufleuchten der LED Übertemperatur Widerstand bedeutet, bei
• Bremsleistung ≤ 20 kW
• Bremsleistung ≥ 50 kW
Der Fehler kann nach Unterschreiten der kritischen Temperatur über den Reset-
Taster oder durch Anlegen des Inhibit-Signals quittiert werden.
i READY
LED leuchtet bei Anliegen der Gleichspannung an den Eingangsklemmen.
Je größer das Einschaltverhältnis im Betrieb wird, desto dunkler wird die LED.
(Hinweis auf aktuelle Leistungsreserve).
Die LED verlöscht, wenn die Bremseinheit über den "Inhibit"-Eingang der
Steuerklemmleiste X38 gesperrt ist.
♦ Reset-Taster
Bedienelemente
♦ Schwellenumschalter
Siemens AG 6SE7087-6CX87-2DA0
SIMOVERT MASTERDRIVES
Übertemperatur am internen Bremswiderstand
Übertemperatur am Leistungshalbleiter
Bremseinheit / Braking Unit
1
2
Bild 5-1 Anordnung der
Anzeigeelemente
Überstrom oder Übertemperatur-
Quittierung durch die Frontplatte
zugänglich
Zugänglich nach Entfernen der
Frontplatte (siehe Kapitel 6
"Inbetriebsetzen").
Überwachung
Schwellen-
umschalter
-AMP
O
V
-Load.
E
-Temp.
R
Ready
Reset
