Bremswiderstände
4.1

Leistungsteildefinition

Bremseinheit mit externem Bremswiderstand
P20 = Bemessungsleistung
= Spitzenleistung = 1,5 × P20
P3
PDB = 0,25 × P20 = Dauerleistung
P
P3 1.5
P20 1
PDB 0.25
0
0 3 20 23
4-2
t[s]
90

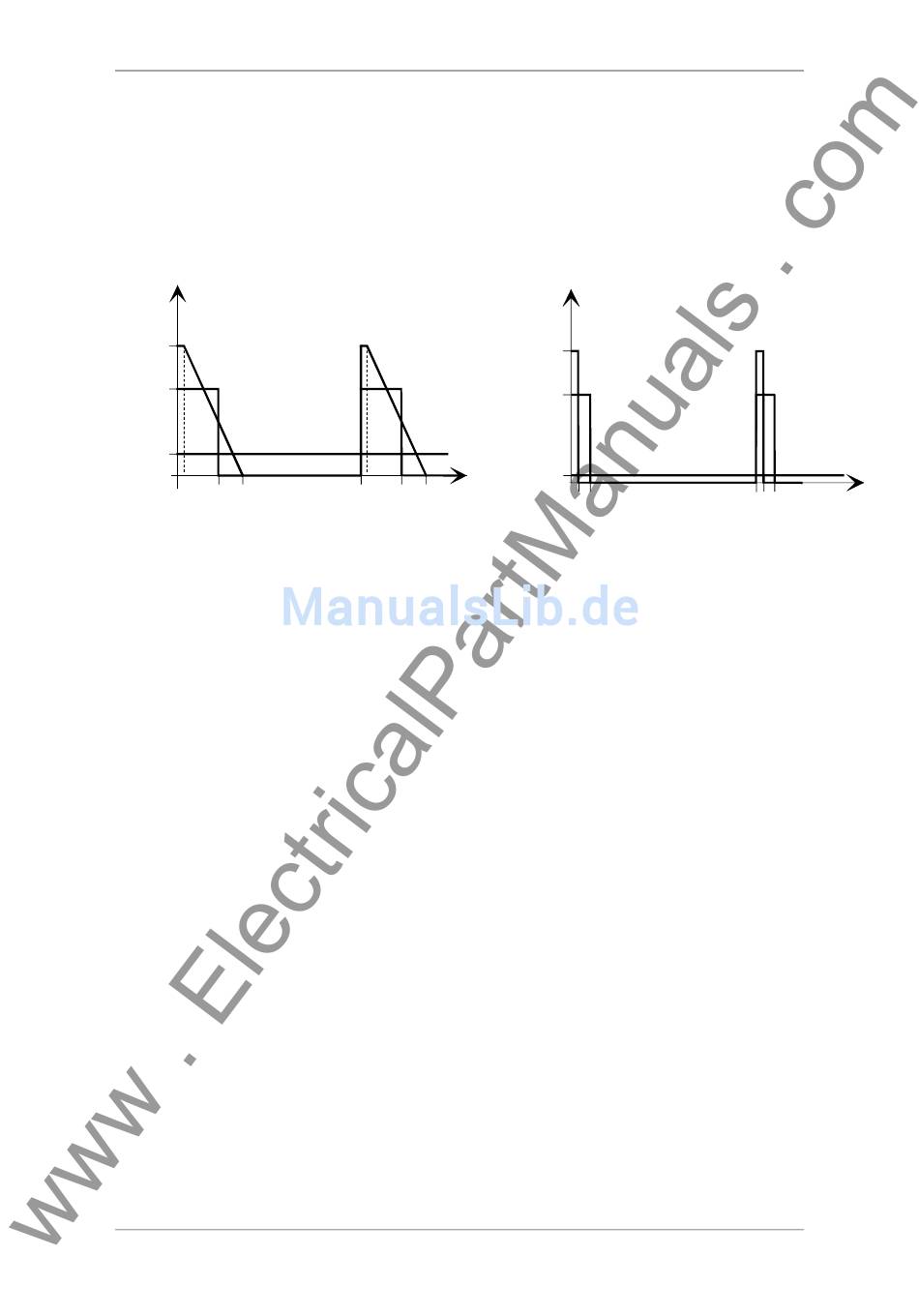

Bild 4-1 Belastungskurven für die Bremseinheiten
Bremseinheit / Braking Unit
Bremseinheit mit internem Bremswiderstand
P20 = Bemessungsleistung
= Spitzenleistung = 1,5 × P20
P3
PDB = 0,03 × P20 = Dauerleistung
P
P3 1.5
P20 1
PDB 0.03
0
0
1.7 2.5
6SE7087-6CX87-2DA0
SIMOVERT MASTERDRIVES
03.2004
t[s]
72.5
