Потопяемите помпи не могат да се използват за
изпомпване на:
▪ Питейна вода
▪ Работни флуиди с твърди частици (напр. камъчета,
дърво, метал и др.)
▪ Работни флуиди с големи количества абразивни
съставки (напр. пясък, чакъл).
Към употребата по предназначение спада и
спазването на тази инструкция. Всяко използване,
което излиза извън тези рамки, се третира като
използване не по предназначение.
4 Описание на продукта
4.1 Конструкция
Потопяема канализационна помпа с възможност за
експлоатация под залив като блоков агрегат за
прекъсващ работен режим при мокър монтаж.
6
5

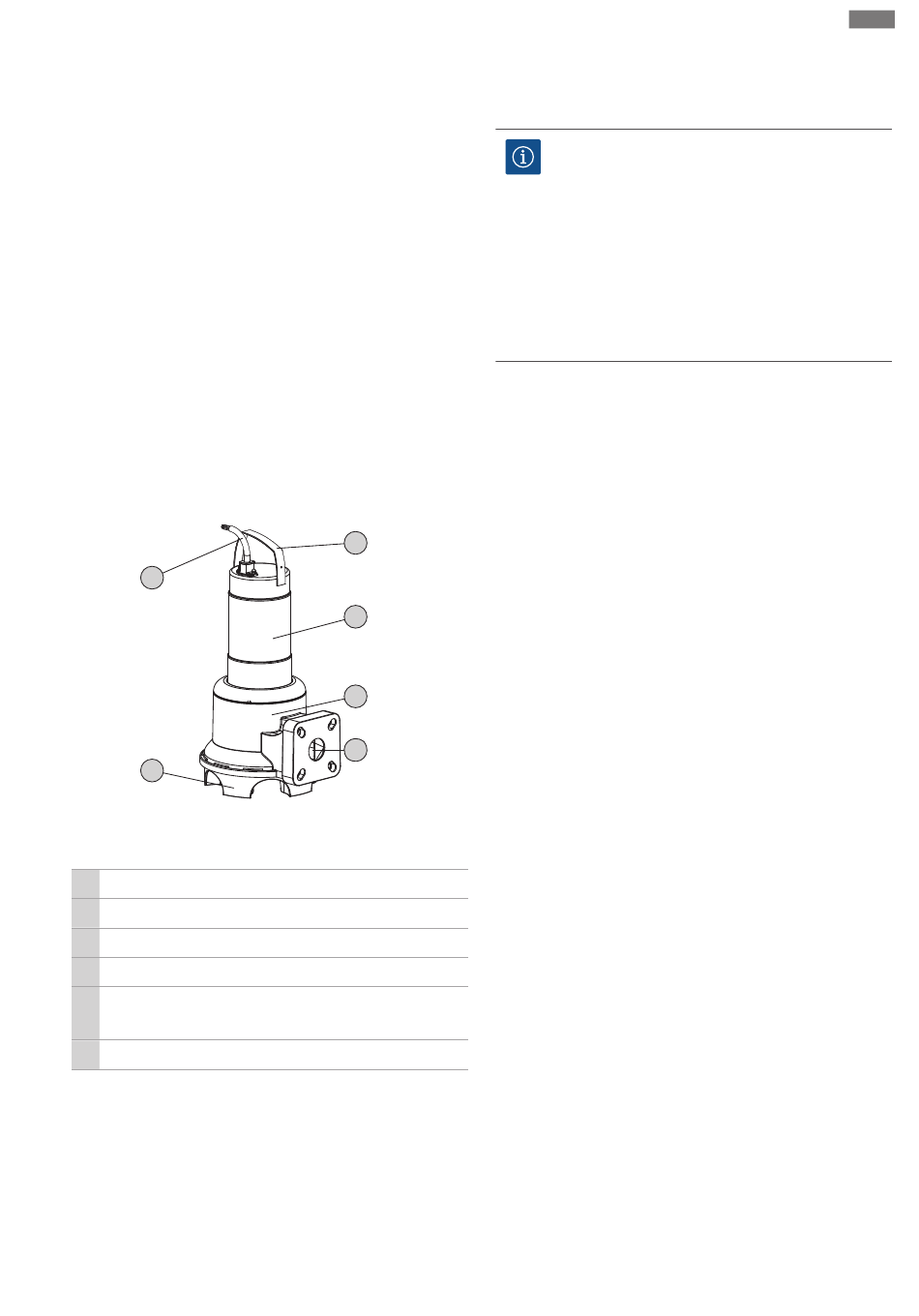

Fig. 1: Преглед
1 Дръжка за носене/точка на захващане
2 Корпус на мотора
3 Корпус на хидравликата
4 Нагнетател
Опорна плоча на помпата, интегрирана в корпуса на
5
хидравличната система
6 Електрозахранващ проводник
4.1.1 Хидравлична система
Хидравлика за центробежни помпи с работно колело
със свободен проход и хоризонтална фланцова
връзка на нагнетателната страна. Винтовото
съединение е интегрирано в нагнетателя.
Хидравличната система не е самозасмукваща, тоест
Инструкция за монтаж и експлоатация Wilo-Rexa UNI
Описание на продукта
4.1.2
1
2
3
4
4.1.3
4.1.4
работният флуид трябва да се влива самостоятелно
или принудително с входно налягане.
ЗАБЕЛЕЖКА
Комбинирано съединение за DN 50 и DN 65!
Rexa UNI V06 е оборудвана с комбинирано
съединение за DN 50/65. Фабричната настройка е
за съединение DN 65. За да се използва помпата
със съединение DN 50, натиснете гайките на
фланеца навътре, на малкия кръг за отвор. По
всяко време фланецът може да се върне отново
на DN 65!
Мотор
За задвижване се използват мотори с повърхностно
охлаждане в монофазно и трифазно изпълнение.
Охлаждането се осъществява посредством околния
флуид. Отработената топлина се отдава през
корпуса на мотора директно на работния флуид. По
време на експлоатация моторът може да работи в
непотопено състояние.
При променливотоковите електродвигатели
работният кондензатор е вграден в
електродвигателя. Захранващият кабел се предлага в
следните изпълнения:
▪ Променливотоково изпълнение:
– С щепсел Шуко
– С щепсел Шуко и вграден поплавъчен
превключвател
▪ Трифазно изпълнение:
– Със свободен край на кабела
– С щепсел за фазов комутатор CEE и вграден
поплавъчен превключвател
Уплътняване
Уплътняването към страната на транспортирания
флуид и от страната на моторното помещение се
осъществява с различни конструкции:
▪ Rexa UNI V05: От страна на мотора се използва
уплътнение на вала, от страната на флуида –
механично уплътнение.
▪ Rexa UNI V06: От страната на мотора и на флуида се
използва механично уплътнение.
Уплътнителната камера между двете уплътнения е
запълнена с медицинско бяло масло.
Материал
▪ Корпус на помпата: PP-GF30
▪ Работно колело: PP-GF30
▪ Корпус на мотора: 1.4301 (AISI 304)
