Wilo Rexa UNI Einbau- Und Betriebsanleitung Seite 238

no
ADVARSEL
Avriving av trykkslangen!
Dersom trykkslangen rives av eller slås vekk, kan det
oppstå (svært alvorlige) personskader. Trykkslangen
må festes sikkert i avløpet! Hindre at trykkslangen
knekkes.
LES DETTE
Transportproblemer på grunn av for lav
vannstand
Hydraulikkanlegget er selvluftende. Mindre luftputer
løses opp under pumpingen. Hvis mediet senkes for
dypt, kan det føre til at væskestrømmen avbrytes.
Minimum tillatt vannstand må rekke opp til
overkanten av hydraulikkhuset!
For transportabel oppstilling er pumpen utstyrt med en
pumpefot. Pumpefoten garanterer minimum
bakkeklaring i innsugsområdet og sørger for at pumpen
står stødig på fast underlag. Dermed er i denne
oppstillingstypen mulig med en vilkårlig posisjonering i
driftsrommet/oppstillingsstedet. For å forhindre
nedsynkning ved myk bunn, må det brukes et hardt
underlag på oppstillingsstedet. Koble til en trykkslange
på trykksiden.
FORSIKTIG! Når motoren heves under drift, må
angivelsene for driftsmodusen ikke-nedsenket drift
(S2-15, S3 10 %*) overholdes!
* Dersom det er sikret at motoren avkjøles i nødvendig
grad før ny innkobling, er driftsmodusen S3 25 % tillatt!
For å sikre nødvendig kjøling, må motoren være
fullstendig nedsenket i minst 1 minutt!
Arbeidstrinn
4
3
2

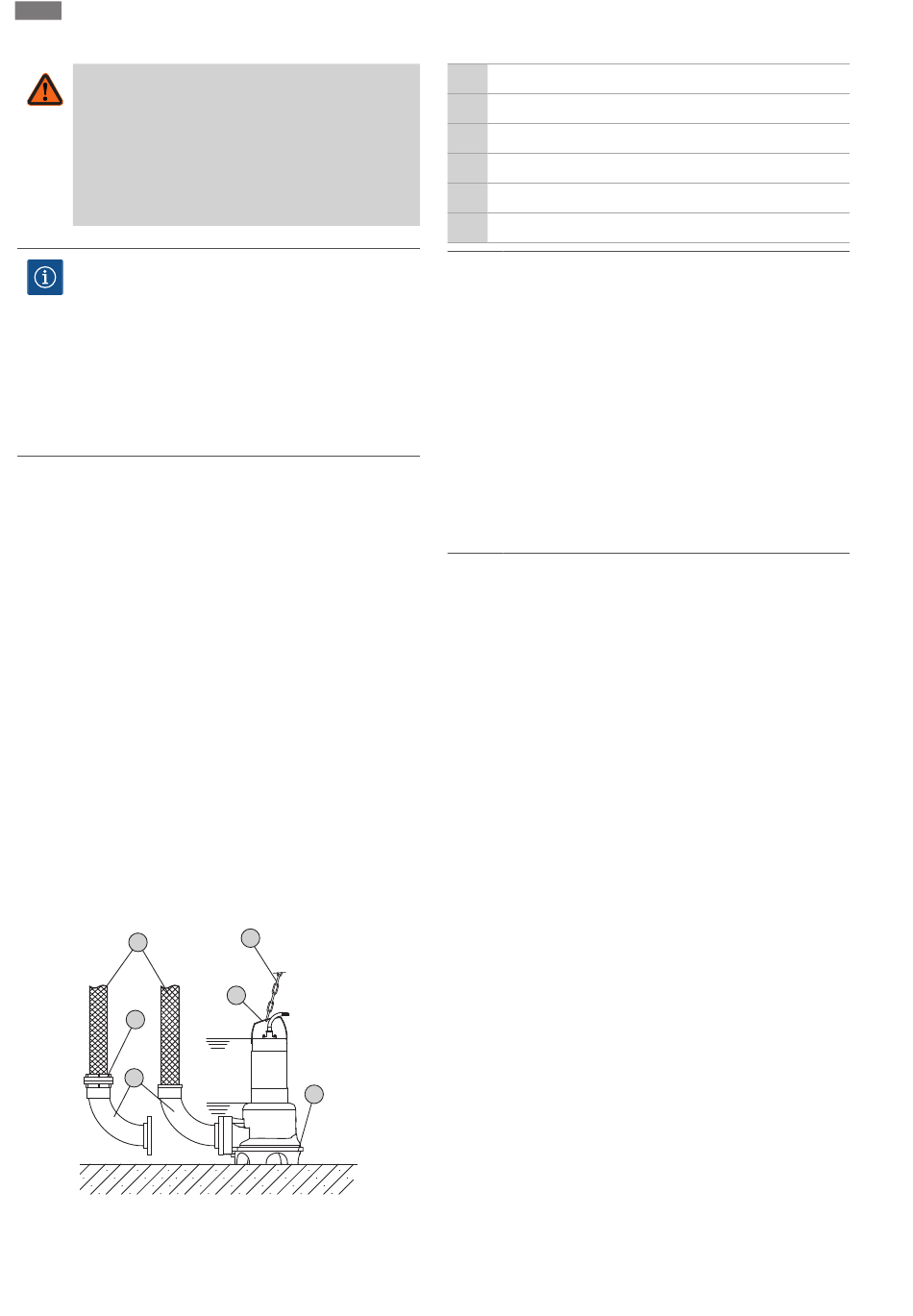

Fig. 7: Nedsenkbar installasjon, transportabel
238
6
5
S1
1
S2, S3
Installasjon og elektrisk tilkobling
1 Pumpe med integrert pumpefot
2 Rørbend med slangetilkobling eller Storz-kobling
3 Storz‐slangekobling
4 Trykkslange
5 Festepunkt
6 Løfteutstyr
FORSIKTIG
Feil installasjon kan skade pumpen
Ved installasjon av pumpen må følgende punkter
følges:
• Overhold maks. tillatt tiltrekningsmoment: 15 Nm
(11 ft·lb) (V05) eller 25 Nm (18 ft·lb) (V06)
• Ikke legg inn noen ekstra tetning mellom flens og
tilbehør! Det er montert en tetning på
pumpeflensen!
• Det må bare brukes tilbehør med flenstype iht.
EN 1092-2, type A. Bruk av andre flenstyper er
ikke tillatt!
‡
Klargjort trykktilkobling: Rørbend med slangetilkobling
eller rørbend med Storz-kobling montert.
1. Fest løfteutstyret med en sjakkel i festepunktet på
pumpen.
2. Løft pumpen og senk den på tiltenkt arbeidssted (sjakt,
grop).
3. Plasser pumpen på fast underlag. FORSIKTIG! Man må
unngå innsynking!
4. Legg trykkslangen og fest den på passende steder (f.eks.
utløp). FARE! Hvis trykkslangen rives av eller slås vekk
kan det føre til (svært alvorlige) personskader!
Trykkslangen må festes sikkert i avløpet.
5. Strømtilførselsledning legges fagmessig.
FORSIKTIG! Ikke skad strømtilførselsledningen!
▶ Pumpen er installert, elektrikeren kan gjennomføre den
elektriske tilkoblingen.
6.4.6 Nivåstyring
Det aktuelle nivåene registreres med en nivåstyring, og
pumpen slås automatisk på og av avhengig av nivået.
Nivåene registreres med forskjellige sensortyper
(flottørbryter, trykk- og ultralydmålinger eller
elektroder). Ved bruk av en nivåstyring må følgende
punkter følges:
▪ Flottørbrytere kan bevege seg fritt!
▪ Minimum tillatt vannstand må ikke underskrides!
▪ Maks. frekvens må ikke overskrides!
WILO SE 2019-02
