ETTEVAATUST! Kui mootor töötamise ajal pinnale
kerkib, tuleb pidada silmas mittesukeldatud töötamise
töörežiimi (S2-15, S3 10 %*)!
* Kui enne uut sisselülitamist on vajalik mootori
jahutamine, on lubatud töörežiim S3 25 %! Et teha
kindlaks vajalik jahutus, tuleb mootor vähemalt
1 minutiks täielikult sukeldada!
Töösammud
4
3
2
1

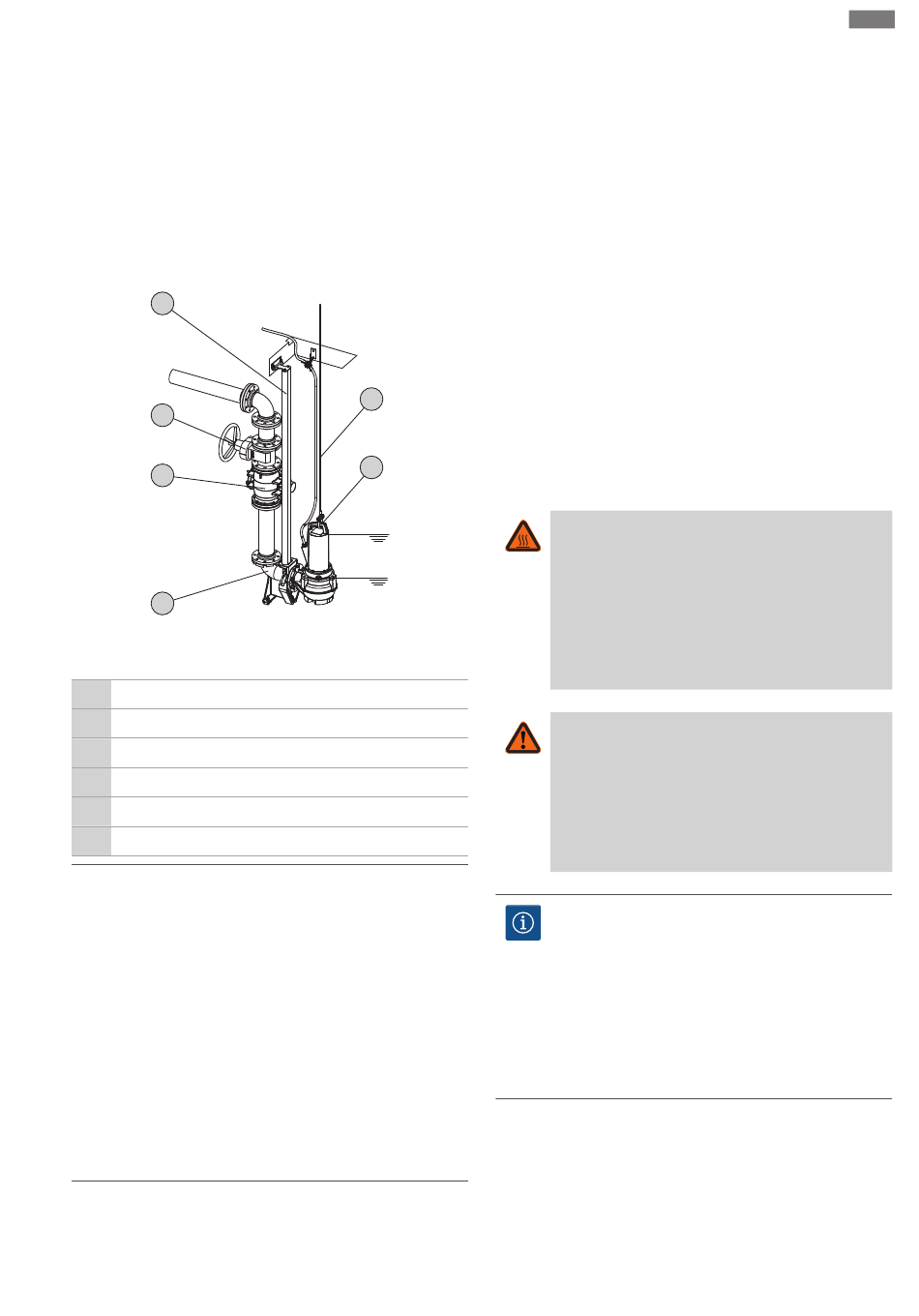

Fig. 6: Statsionaarne märgpaigaldus
1 Riputusseade
2 Tagasilöögiklapp
3 Sulgeventiil
4 Pumba torustik (kohapeal paigaldatav)
5 Tõstevahend
6 Tõsteseadme kinnituspunkt
ETTEVAATUST
Valest paigaldamisest tingitud pumba
kahjustus
Pumba paigaldamisel tuleb järgida alljärgnevaid
punkte.
• Pidada kinni max lubatud pingutusmomendist:
15 Nm (11 ft·lb) (V05) või 25 Nm (18 ft·lb) (V06)
• Ärge paigaldage ääriku ja lisavarustuse vahele
lisatihendit! Pumba äärikule on tihend
paigaldatud!
• Kasutage äärikutüübiga lisavarustust standardi
EN 1092-2, tüüp A kohaselt. Teiste
äärikutüüpide kasutamine ei ole lubatud!
‡
Tööruum/paigalduskoht on paigaldamiseks ette
valmistatud.
Paigaldus- ja kasutusjuhend Wilo-Rexa UNI
Paigaldamine ja elektriühendus
5
6
S1
S2/S3
‡
Paigaldatakse riputusseade ja torustik.
‡
Pump on riputusseadmega töötamiseks valmis.
1. Kinnitage tõsteseade seekli abil pumba kinnituspunkti.
2. Tõstke pump, liigutage šahti avause kohale ning laske
juhtklambrid aeglaselt juhttorule.
3. Laske pump alla, kuni pump kinnitub riputusseadmele
ning ühendub automaatselt. ETTEVAATUST! Pumba
allalaskmisel tuleb toitekaableid hoida kergelt pingul!
4. Tõsteseadme kinnitusvahend tuleb vabastada ja
kindlustada šahti avause juures allakukkumise vastu.
5. Elektrik peab toitekaablid šahti paigaldama ning õigesti
šahtist välja juhtima.
▶ Pump on paigaldatud, nüüd võib elektrik teha elektrilised
ühendused.
6.4.5 Teisaldatav märgpaigaldus
HOIATUS
Kuumadest pealispindadest tingitud
põletusoht!
Mootori korpus võib töötamise ajal kuumeneda. See
võib põhjustada põletusi. Laske pumbal pärast
väljalülitamist kõigepealt keskkonnatemperatuurini
jahtuda!
HOIATUS
Survevooliku purunemine!
Survevooliku purunemine või löögid võivad tekitada
(raskeid) vigastusi. Survevoolik peab olema ohutult
väljavoolu juurde kinnitatud! Survevooliku kahekorra
käänamist tuleb vältida.
TEATIS
Vedelikuga seotud probleemid, mis on tingitud
madalast veetasemest
Hüdraulika on iseventileeriv. Väiksemad õhkpadjad
vabastatakse pumba töö käigus. Kui vedelik on
langenud liiga madalale, võib see tekitada pumba
vooluhulgas katkestusi. Minimaalne lubatud veetase
peab ulatuma hüdraulikakorpuse ülemise servani!
Teisaldatava paigalduse korral tuleb pump varustada
pumbajalaga. Pumbajalg tagab minimaalse kauguse
põrandast imemispiirkonnas ning ohutu asetsemise
tugeval aluspinnal. Taolise paigalduslaadi korral on
võimalik ükskõik milline asetus tööruumis/
paigalduskohas. Pehme aluspinna korral kasutamisel
