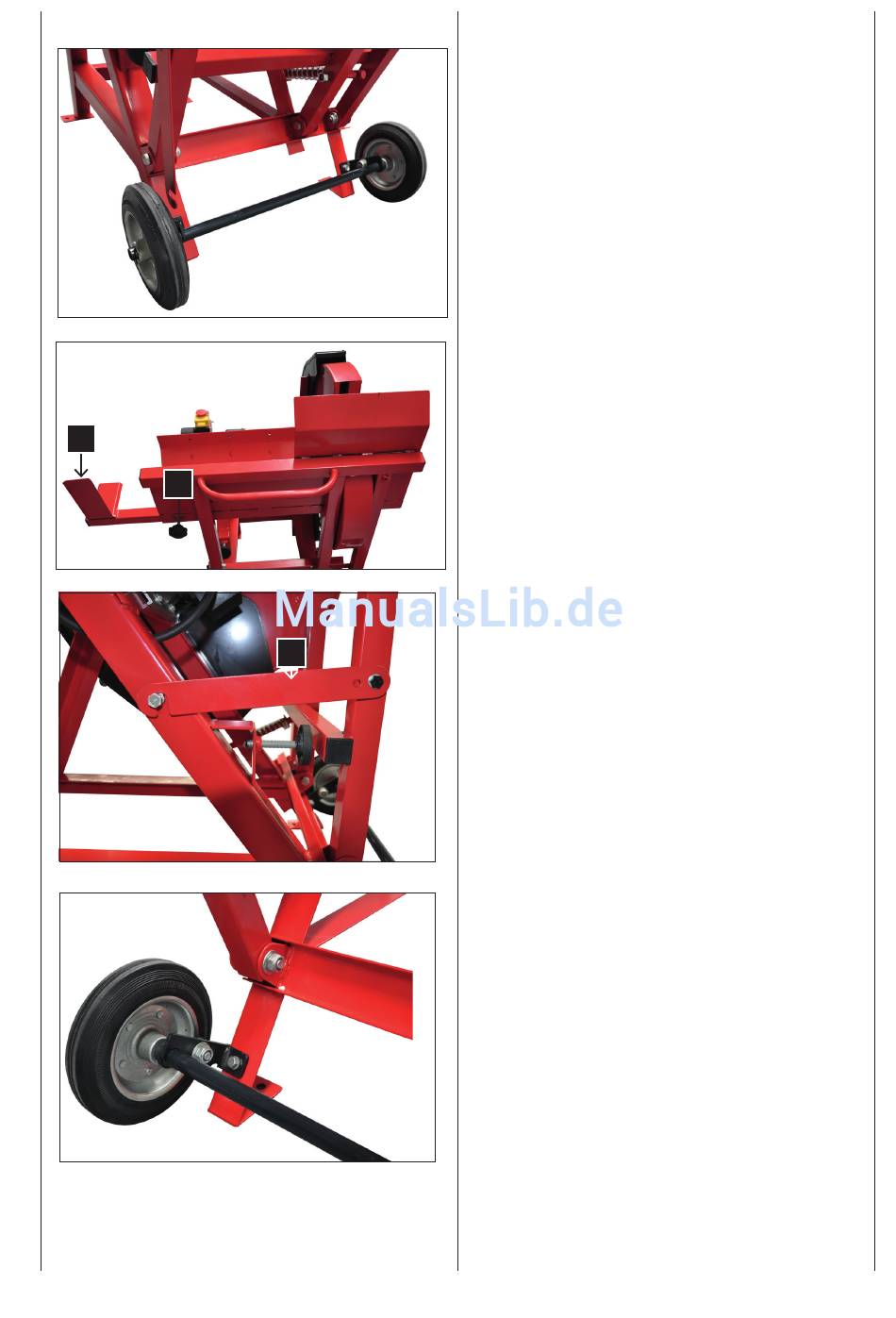

Monter l'axe de la roue Fig. 5
Placer l'axe de la roue dans la position prévue à cet effet
et la fixer avec les vis jointes.
Monter la prolongation du bras pivotant (Fig. 6)
Insérer la prolongation du bras pivotant (19) dans
l'ouverture sur le côté gauche de bras et l'orienter de
sorte que le bois appuie correctement. Ensuite, fixer la
prolongation du bras pivotant avec la vis de réglage (15).
Transport Fig. 7–10
Mettre le bras pivotant en position de transport et le fixer
au moyen du levier à crans 20 Fig. 7
Dispositif de transport en position de travail Fig. 8
Pour le transport, rabattre l'axe de roue vers l'avant.
Fig. 9
Pour pouvoir déplacer la scie facilement, l'incliner lé-
gèrement vers l'avant.
Lever la machine et tirer l'axe de roue avec le pied vers
vous pour remettre la scie en position de travail. Fig. 10
Attention ! La scie ne doit être utilisée, que si tous les
4 pieds sont posés sur le sol.
Le dispositif de transport doit être en position de travail
Fig. 8
Remarque !
Afin d'assurer la sécurité sur le poste de travail contre
tout basculement ou déplacement, fixer la scie au sol
avec des vis ou des boulons.
