Kabelstecker Schweißstrom (WIG) auf Anschlussbuchse (WIG) stecken und durch Rechtsdrehen
verriegeln.
•
Schnellverschlussnippel Schutzgas in Schnellverschlusskupplung Schutzgas stecken und einrasten.
•
Schweißbrennersteuerleitung in Anschlussbuchse (12-polig) stecken und mit Überwurfmutter fixieren.
•
Anschlussnippel der Kühlwasserschläuche in entsprechende Schnellverschlusskupplungen einrasten:
Rücklauf rot an Schnellverschlusskupplung, rot (Kühlmittelrücklauf) und
Vorlauf blau an Schnellverschlusskupplung, blau (Kühlmittelvorlauf).

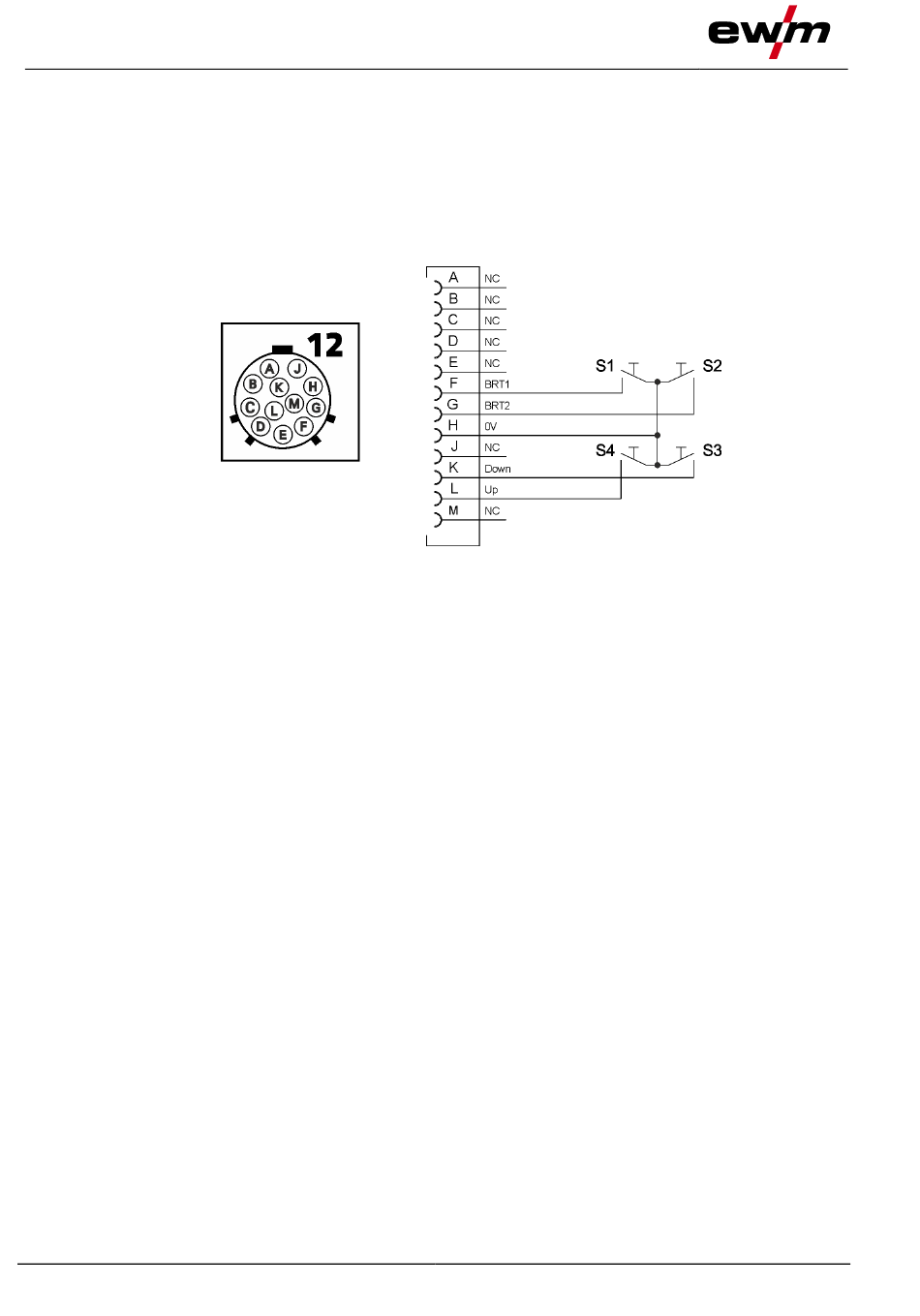

5.1.10.1 Anschlussbelegung Steuerleitung

36
Abbildung 5-12
