Gerätesteuerung - Verdeckte Bedienelemente - EWM tigSpeed oscillation drive 45 coldwire Betriebsanleitung

Gerätebeschreibung - Schnellübersicht
Gerätesteuerung - Bedienelemente
4.3.1 Gerätesteuerung - Verdeckte Bedienelemente
Pos. Symbol
1
2
3
4 sec
5
6
7
8 Super-
puls
9
10
22
Beschreibung 0
Drucktaste Schweißparameter
Schweißparameter in Abhängigkeit vom verwendeten Schweißverfahren und von der
Betriebsart anwählen.
Signalleuchte, Startverzögerung Drahtvorschubantrieb
Einstellbereich 0,0 s bis 20,0 s
Signalleuchte, Drahtgeschwindigkeit Hauptprogramm (P
Signalleuchte, Dauer Hauptprogramm P
Einstellbereich 0,1 s bis 20,0 s (0,1 s-Schritte).
Nutzung z. B. im Zusammenhang mit der Superpuls-Funktion
Signalleuchte, Drahtgeschwindigkeit Vermindertes Hauptprogramm (P
Signalleuchte, Dauer vermindertes Hauptprogramm P
Einstellbereich: 0,1 s bis 20,0 s (0,1 s Schritte).
Nutzung im Zusammenhang mit der Superpuls-Funktion oder Heftschweißen.
Signalleuchte, Drahtrückzug
Einstellbereich 0,0 mm bis 50,0 mm
Signalleuchte Superpuls
Leuchtet bei aktiver Superpuls-Funktion "SUP".
Drucktaste, Drahteinfädeln
Spannungs- und gasfreies Einfädeln der Drahtelektrode durch das Schlauchpaket bis
zum Schweißbrenner > siehe Kapitel 5.1.11.3.
Drucktaste Gastest / Schlauchpaket spülen > siehe Kapitel 5.1.12

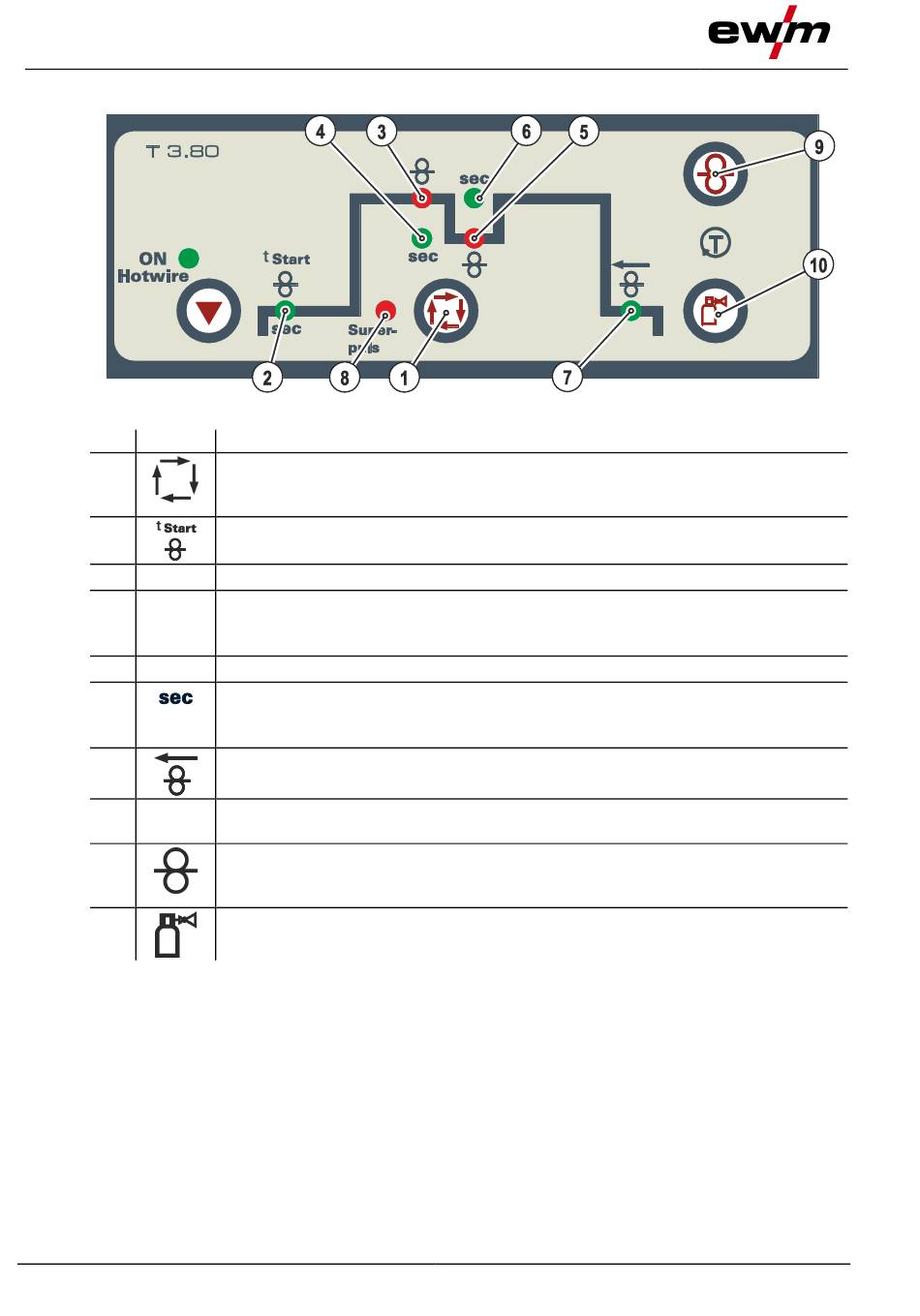

Abbildung 4-4
A
)
A
)
B
B
099-000181-EW500
25.04.2019
