5.1.15.5 4-Takt Automatik

Das Schweißgerät (Stromquelle) muss auf Betriebsart 4-Takt eingestellt werden.
1. Takt (Strom)
•
Brennertaste 1 (BRT 1) drücken, Gasvorströmzeit läuft ab.
•
HF-Zündimpulse springen von der Wolframelektrode zum Werkstück über, der Lichtbogen zündet.
•
Schweißstrom fließt.
2. Takt (Strom)
•
BRT 1 loslassen.
•
Schweißstrom steigt mit der eingestellten Upslope-Zeit auf Hauptstrom AMP an.
1. Takt (Draht)
•
Drahtelektrode wird nach Ablauf der Verzögerungszeit (t-start) gefördert.
3. Takt (Strom)
•
BRT 1 drücken.
•
Der Hauptstrom sinkt mit der eingestellten Downslope-Zeit.
2. Takt (Draht)
•
Drahtelektrodenförderung stoppt, Drahtelektrode wird um den eingestellten Drahtrückzugwert
zurückgefördert.
4. Takt (Strom)
•
BRT 1 loslassen, Lichtbogen erlischt.
•
Schutzgas strömt mit eingestellter Gasnachströmzeit.
•
Durch Tippen kann auf die abgesenkte Drahtförderung gewechselt werden.
•
Durch nochmaliges Drücken und Loslassen des BRT 1 wird die Drahtförderung wieder beendet (das
ständige Gedrückthalten des Brennertasters entfällt, besonders hilfreich bei langen Schweißnähten).
Schweißprozess beenden:
•
Den BRT 1 länger gedrückt halten als die konfigurierte Tippzeit.
099-000181-EW500
25.04.2019
Aufbau und Funktion

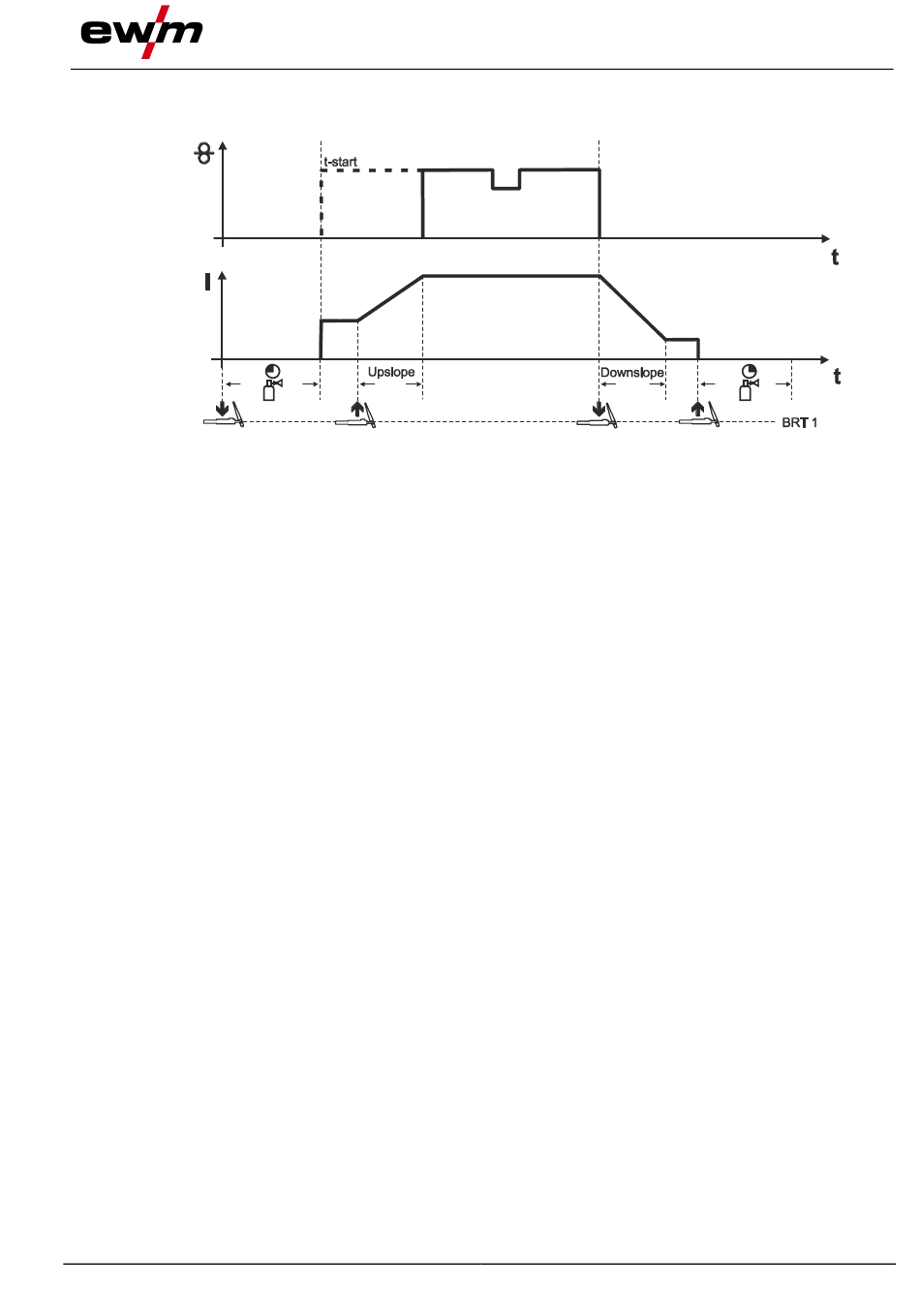

Abbildung 5-26
