EWM tigSpeed oscillation drive 45 coldwire Betriebsanleitung Seite 19

Pos. Symbol
1
2
3
4
5
6
7
8
9
10
099-000181-EW500
25.04.2019

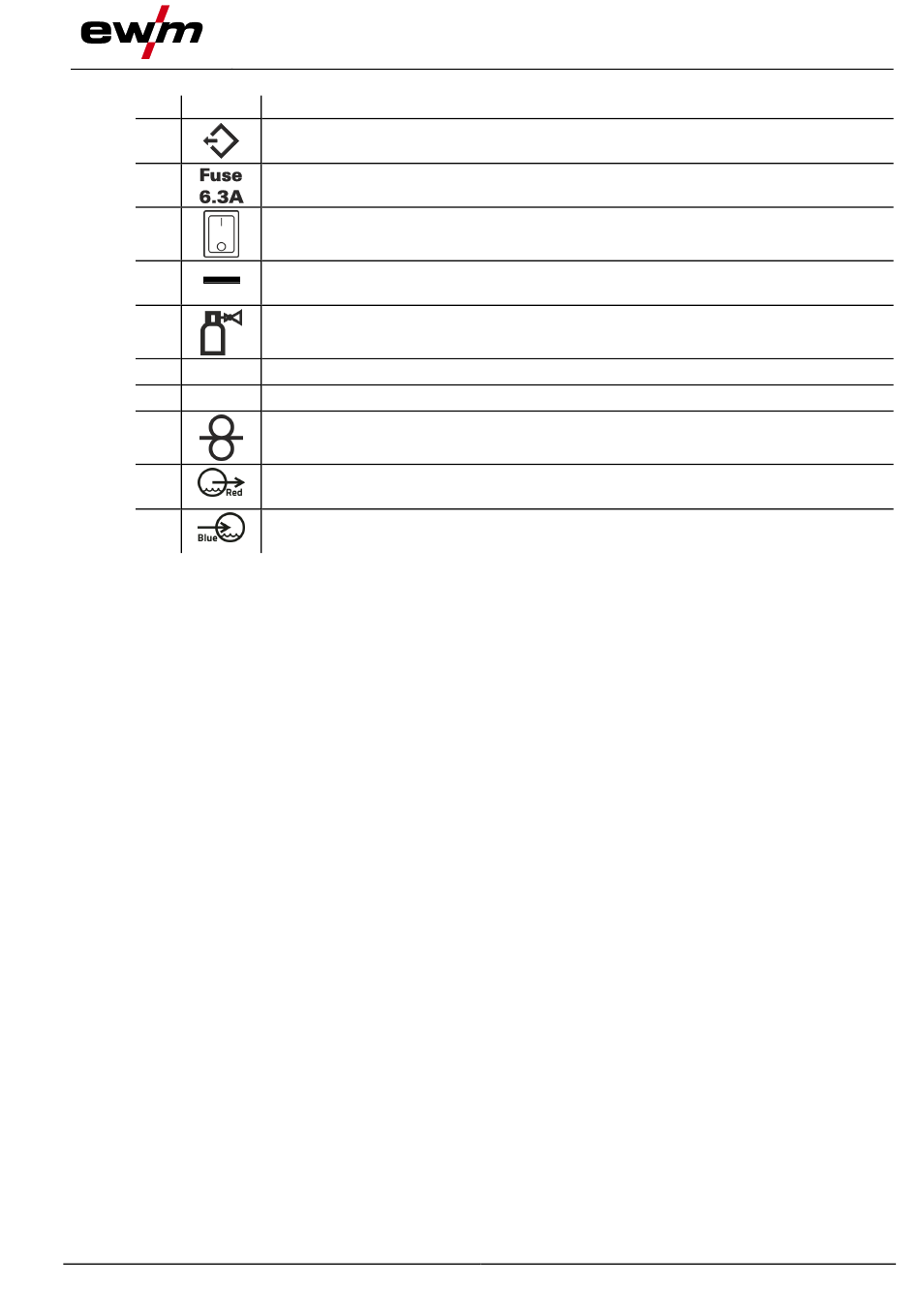

Gerätebeschreibung - Schnellübersicht
Beschreibung 0
Anschlussstecker, 5-polig
Steuerleitung
Gerätesicherung (6,3 A)
Hauptschalter, Gerät Ein/Aus
Anschlussstecker (WIG)
Schweißstrom, Potential minus
Anschlussnippel G¼", Schutzgasanschluss
Netzanschlusskabel > siehe Kapitel 5.1.7
Eintrittsöffnung Kühlluft
Eintrittsöffnung für externe Drahtzufuhr
Vorbereitete Gehäuseöffnung zur Verwendung bei externer Drahtzufuhr.
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf
Gerätesteuerung - Bedienelemente
19
