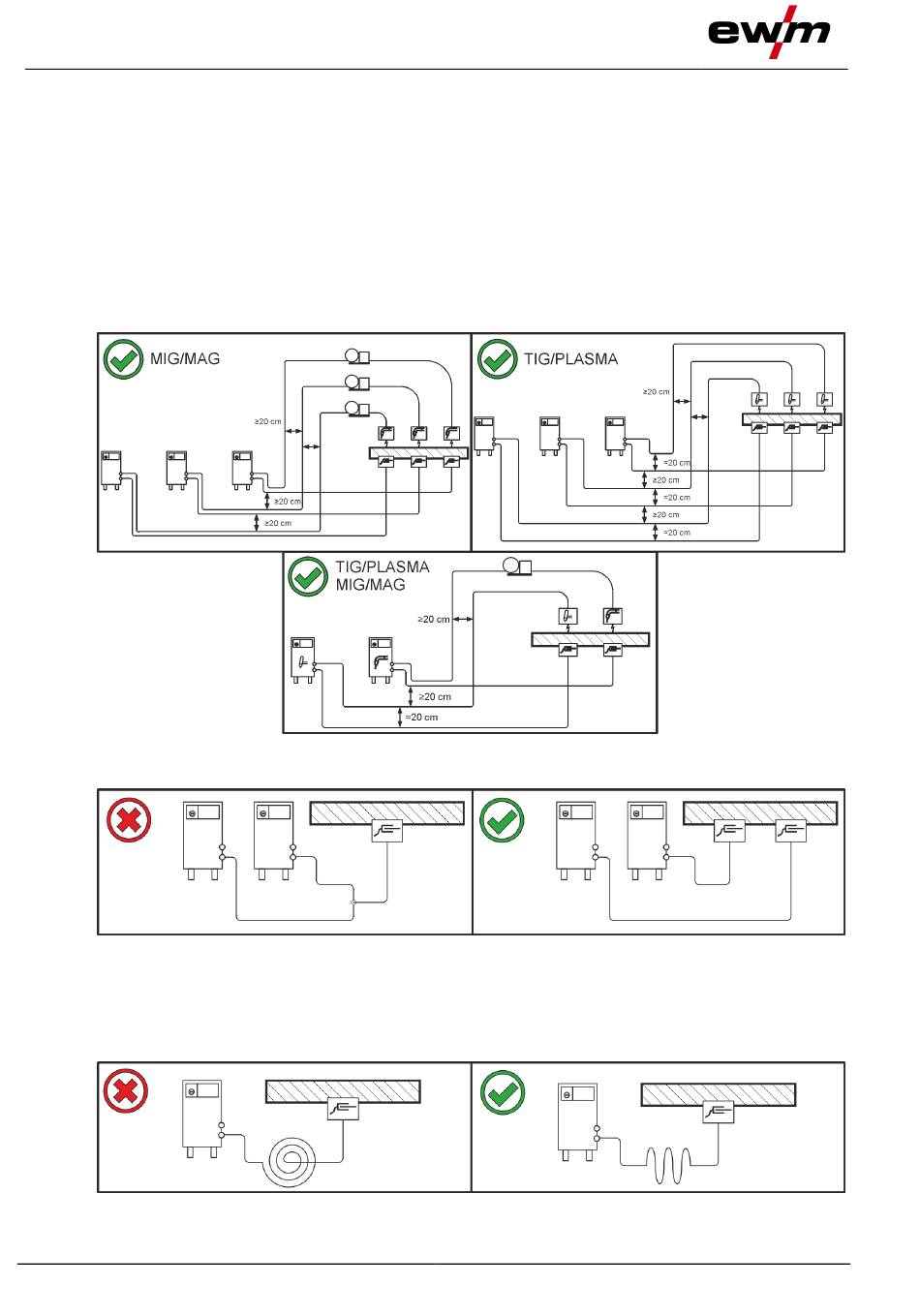

5.1.5 Hinweise zum Verlegen von Schweißstromleitungen
•
Unsachgemäß verlegte Schweißstromleitungen können Störungen (Flackern) des Lichtbogens
hervorrufen!
•
Werkstückleitung und Schlauchpacket von Schweißstromquellen ohne HF-Zündeinrichtung
(MIG/MAG) möglichst lange, eng aneinander liegend, parallel führen.
•
Werkstückleitung und Schlauchpacket von Schweißstromquellen mit HF-Zündeinrichtung (WIG) lange
parallel, in einem Abstand von ca. 20 cm verlegen um HF Überschläge zu vermeiden.
•
Grundsätzlich einen Mindestabstand von ca. 20 cm oder mehr zu Leitungen anderer
Schweißstromquellen einhalten, um gegenseitige Beeinflussungen zu vermeiden.
•
Kabellängen grundsätzlich nicht länger als nötig. Für optimale Schweißergebnisse max. 30m.
(Werkstückleitung + Zwischenschlauchpaket + Brennerleitung).
•
Für jedes Schweißgerät eine eigene Werkstückleitung zum Werkstück verwenden!
•
Schweißstromleitungen, Schweißbrenner- und Zwischenschlauchpakete vollständig abrollen.
Schlaufen vermeiden!
•
Kabellängen grundsätzlich nicht länger als nötig.
Überschüssige Kabellängen mäanderförmig verlegen.
28
Abbildung 5-2
Abbildung 5-3
Abbildung 5-4
