Pos. Symbol
1
2
3
4
•
Schutzgasflasche in die dafür vorgesehene Flaschenaufnahme stellen.
•
Schutzgasflasche mit Sicherungskette sichern.
•
Druckminderer an Gasflaschenventil gasdicht festschrauben.
•
Gasschlauch am Druckminderer gasdicht festschrauben.
•
Gasschlauch mit Überwurfmutter am Anschlussnippel für Schutzgas auf der Geräterückseite
verschrauben.

5.1.13 Einstellung Schutzgasmenge

Sowohl eine zu geringe, als auch eine zu hohe Schutzgaseinstellung kann Luft ans Schweißbad bringen
und in der Folge zu Porenbildung führen. Schutzgasmenge entsprechend der Schweißaufgabe
anpassen!
•
Gasflaschenventil langsam öffnen.
•
Druckminderer öffnen.
•
Stromquelle am Netz- oder Hauptschalter einschalten.
•
Funktion Gastest > siehe Kapitel 5.1.13.1 auslösen (Schweißspannung und Drahtvorschubmotor
bleiben abgeschaltet - kein versehentliches Zünden des Lichtbogens).
•
Gasmenge am Druckminderer je nach Anwendung einstellen.
Einstellhinweise
Schweißverfahren
MAG-Schweißen
MIG-Löten
MIG-Schweißen (Aluminium)
WIG
Heliumreiche Gasgemische erfordern eine höhere Gasmenge!
Anhand folgender Tabelle sollte die ermittelte Gasmenge ggf. korrigiert werden:
Schutzgas
75 % Ar / 25 % He
50 % Ar / 50 % He
25 % Ar / 75 % He
100 % He
099-000181-EW500
25.04.2019
Beschreibung 0
Druckminderer
Schutzgasflasche
Ausgangsseite Druckminderer
Gasflaschenventil
Empfohlene Schutzgasmenge
Drahtdurchmesser x 11,5 = l/min
Drahtdurchmesser x 11,5 = l/min
Drahtdurchmesser x 13,5 = l/min (100 % Argon)
Gasdüsendurchmesser in mm entspricht l/min Gasdurchfluss
Aufbau und Funktion

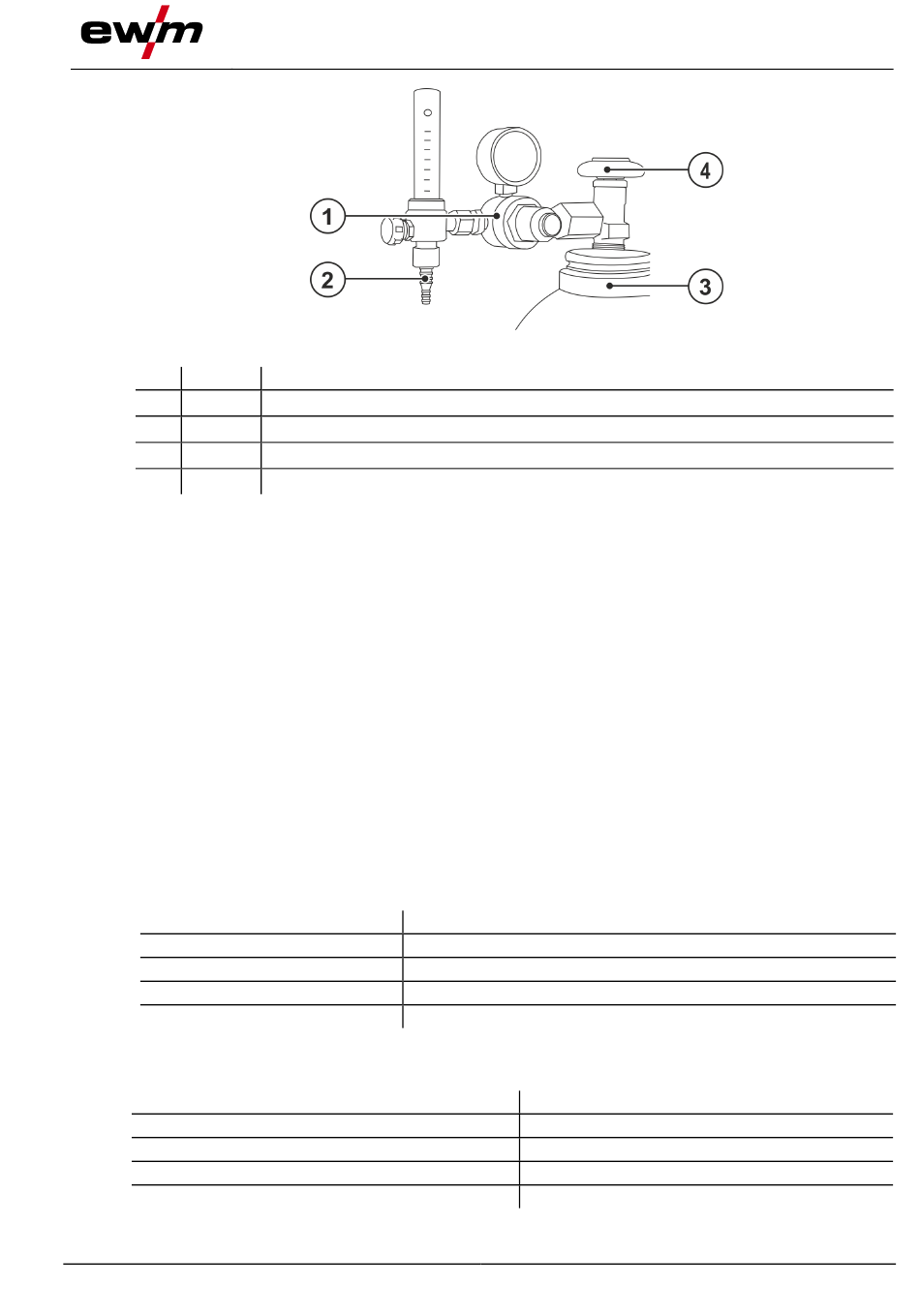

Abbildung 5-17
Faktor
1,14
1,35
1,75
3,16
Transport und Aufstellen
41
