EWM tigSpeed oscillation drive 45 coldwire Betriebsanleitung Seite 21

Pos. Symbol
1
2
3
4
5
6
7
8
9
099-000181-EW500
25.04.2019

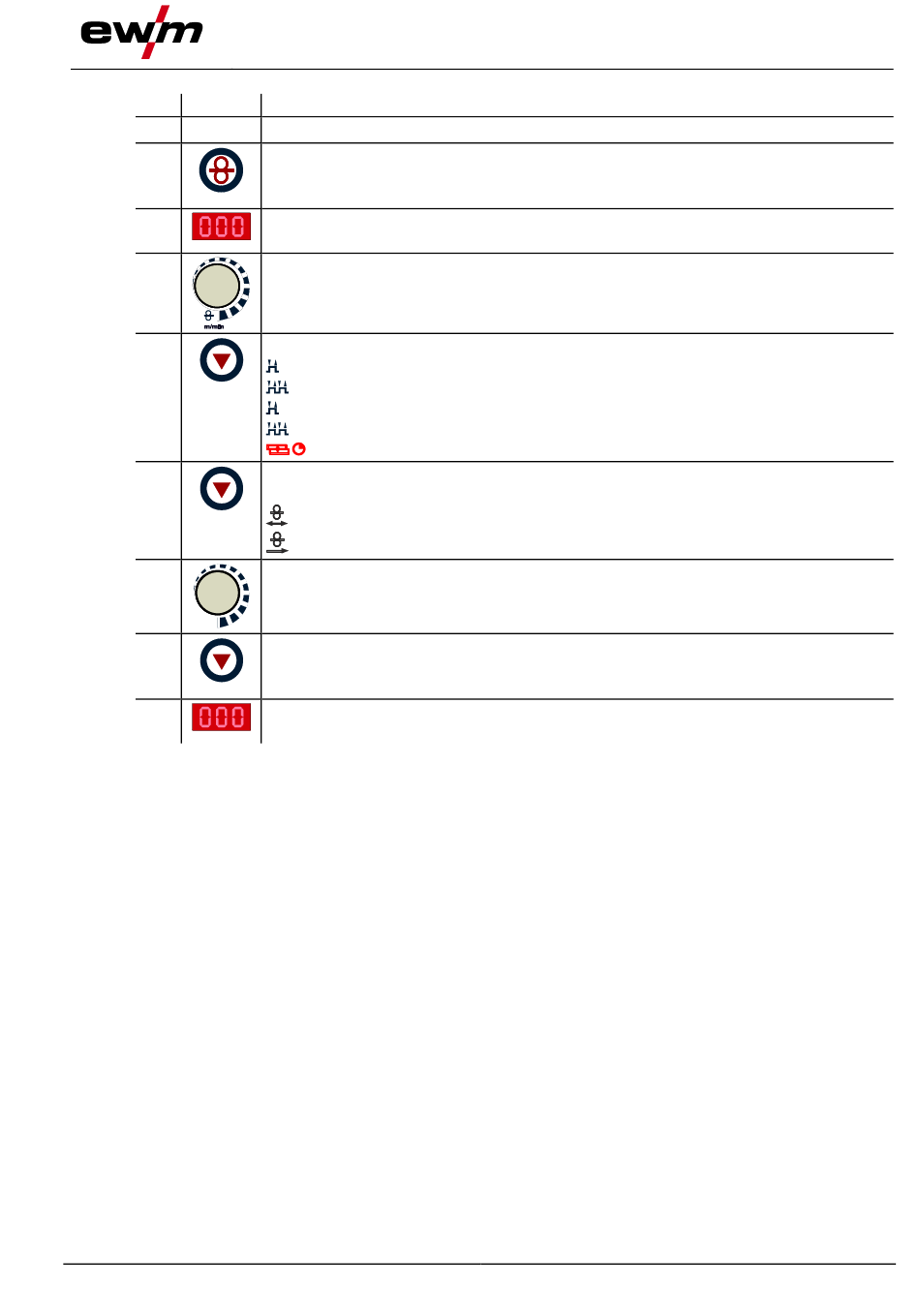

Gerätebeschreibung - Schnellübersicht
Beschreibung 0
Abdeckklappe > siehe Kapitel 4.3.1
Drucktaste Umschaltung Anzeige Drahtgeschwindigkeit
m/min --- Drahtgeschwindigkeit in Meter pro Minute.
ipm ------- Drahtgeschwindigkeit in Zoll pro Minute.
Anzeige, links
Drahtgeschwindigkeit
Drehknopf, Schweißparametereinstellung
Zum Einstellen der Drahtgeschwindigkeit und zur Einstellung weiterer
Schweißparameter.
Drucktaste, Anwahl Betriebsart
2-Takt Manuell
4-Takt Manuell
2-Takt Automatic
4-Takt Automatic
Signalleuchte leuchtet rot: Heftschweißen
Drucktaste, Anwahl Betriebsart überlagerte Vor-/Rückwärtsbewegung des
Drahtes
Drahtförderung mit Vor-/Rückwärtsbewegung
Drahtförderung ohne Vor-/Rückwärtsbewegung
Drehknopf, Parametereinstellung Vor-/Rückwärtsbewegung / Programmnummer
• Anwahl der Vor-/Rückwärtsbewegung 1Hz – 16Hz
•
Anwahl Programmnummer
Drucktaste Umschaltung Anzeige
Freq Anzeige Vor-/Rückwärtsbewegung in Hertz
Prog Anzeige Programm-Nummer
Anzeige, rechts
Vor-/Rückwärtsbewegung, Programmnummer
Gerätesteuerung - Bedienelemente
21
