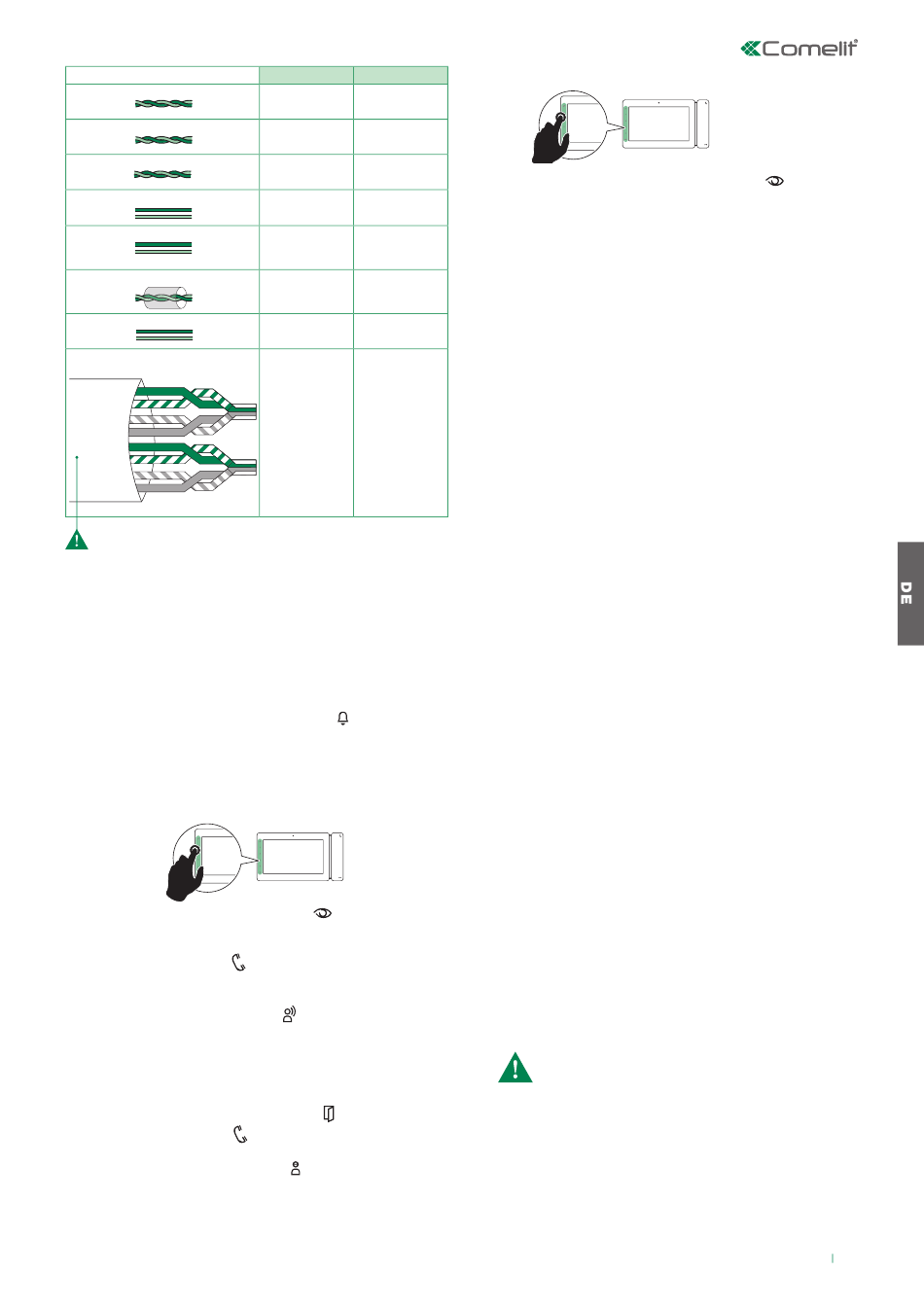

Comelit Art. 4577 1 mm
(Ø 1,2 mm AWG 17)
2
UTP5 cat. 5 0,2 mm
(Ø 0,5 mm AWG 24)
2
0,28 mm
(Ø 0,6 mm AWG 23)
2
0,5 mm
2
(Ø 0,8 mm AWG 20)
1 mm
2
(Ø 1,2 mm AWG 17)
1 mm
2
(Ø 1,2 mm AWG 17)
1,5 mm
(Ø 1,4 mm AWG 15)
2
*UTP5 cat. 5 0,2 mm
(Ø 0,5 mm AWG 24)
2
MULTI PAIR CABLE
GREEN
GREEN / WHITE
ORANGE / WHITE
ORANGE
BLU
BLU / WHITE
BROWN / WHITE
BROWN
Cavo UTP con connessione multi-coppiola: RISPETTARE I COLORI INDICATI IN FIGURA!
Funktionsweise
Einen Ruf von einer Außenstelle ausführen
„ In der Außensprechstelle die Taste berühren, die dem
Teilnehmer entspricht, den Sie anrufen möchten.
» Wenn die Anlage frei ist:
» An der Außensprechstelle leuchtet die LED-Beleuchtung
des Anrufers auf, blinkt die LED
Bestätigungston.
» Auf den Innen-/Hauptmonitoren wird automatisch das Bild
der Außensprechstelle angezeigt.
» Aus den Zusatzmonitoren kann auf Wunsch das Video-
Bild angezeigt werden (ohne den Ruf zu beantworten).
1. Die Funktionstasten berühren, um sie zu aktivieren.
2. Die
Taste
Selbsteinschaltung programmiert), um das Bild der
Außensprechstelle anzuzeigen.
„ Die Taste berühren
Ruf anzunehmen.
» Wenn der Teilnehmer den Ruf beantwortet: leuchtet auf der
Außensprechstelle die LED
» Wird der Ruf der Außensprechstelle von einer
zusätzlichen Videosprechstelle beantwortet, erscheint
das Bild automatisch auf dem Monitor (und der Monitor
der Haupt-Videosprechstelle erlischt).
» Wenn der Teilnehmer die Türöffnertaste drückt: leuchtet
auf der Außensprechstelle die LED
„ Die Taste berühren
Gespräch zu beenden
» Ist die Anlage besetzt: blinkt die LED
erzeugt einen Signalton Anlage besetzt.
Selbsteinschaltung
√ Die Selbsteinschaltung ist nur möglich, wenn sich die Anlage
in Standby befindet.
A MAX
B MAX
200 m
100 m
(655 feet)
(330 feet)
100 m
60 m
(330 feet)
(195 feet)
100 m
60 m
(330 feet)
(195 feet)
100 m
60 m
(330 feet)
(195 feet)
100 m
60 m
(330 feet)
(195 feet)
80 m
40 m
(260 feet)
(130 feet)
100 m
60 m
(330 feet)
(195 feet)
120 m
70 m
(390 feet)
(230 feet)
und ertönt ein
berühren
(werkseitig
(oder den Hörer abheben), um den
auf.
auf.
oder den Hörer auflegen), um das
und die Außensprechstelle
1. Die Funktionstasten berühren, um sie zu aktivieren.
2. Die Taste Selbsteinschaltung (Standard Taste
auf dem Monitor das von der Außensprechstelle übertragene
Bild anzuzeigen.
Betrieb mit zusätzlichen Innensprechstellen
ALLGEMEINER INTERNRUF
Diese Funktion ermöglicht, einen Ruf an die anderen Geräte (Video-
und /oder Innensprechstellen) zu tätigen, die auf dieselbe Rufadresse
eingestellt sind (Für die Programmierung siehe das technische
Handbuch der betreffenden Innensprechstelle).
„ Die programmierte Taste drücken, um den Ruf auszuführen
» Wenn die Anlage frei ist: nimmt der Empfänger durch Berühren
der Sprechtaste (oder durch Abheben des Hörers) mit dem Anrufer
Verbindung auf. Durch erneutes Berühren der Sprechtaste (oder
durch Auflegen des Hörers) wird das Gespräch beendet.
» Wenn die Anlage besetzt ist: blinkt die LED-Anzeige für einige
Sekunden (beim Monitor Maxi 6801W blinkt die LED Mithörsperre 4 Mal).
Ein von einer Außensprechstelle eingehender Anruf hat Vorrang vor
einem Interngespräch. In diesem Fall hören die Gesprächsteilnehmer
einen Ton, der dem Rufton ähnelt, wenn der Ruf an sie gerichtet ist,
oder andernfalls drei Signaltöne und übernehmen das Videobild der
rufenden Außensprechstelle (im Falle eines Hauptmonitors).
„ Um das laufende Gespräch zu beenden und sich mit der
Außensprechstelle zu verbinden, 2 Mal die Ruftaste drücken (oder
den Hörer auflegen und wieder abheben).
SELEKTIVER INTERNRUF
Diese Funktion gestattet, bestimmte Innensprechstellen anzurufen (für
die Programmierung siehe das technische Handbuch der betreffenden
Innensprechstelle).
HAUPT-/ZUSATZMONITOR
Der Kit ist für die Steuerung von maximal 4 Videosprech- oder
Innensprechstellen pro Ruftaste ausgelegt, davon maximal 1 Haupt-
Videosprechstelle.
Betrieb mit zusätzlichen Außensprechstellen
Siehe das technische Handbuch der Außensprechstelle Art. 4893
für die Programmierung der Sonderfunktionen
• Außensprechstelle (Zentrale) mit Signalweiche (sekundär):
Vorgabefunktion, die auch in Anlagen mit Signalweiche Art. 1404
(für die Installation von 3 oder mehr Eingängen) zu benutzen ist
• Zusatz-Außensprechstelle (Zentrale): Die Funktion ist zu benutzen
in Anlagen mit Signalweiche Art. 1405 und 2 Außensprechstellen
• Haupt-Außensprechstelle (Zentrale): Die Funktion ist zu benutzen
in Anlagen mit Signalweiche Art. 1405 und 2 Außensprechstellen
BETRIEB MIT SIGNALWEICHE ART. 1404 (STANDARD)
Bei der Konfiguration des Art. 1404 definieren die Dipschalter MIN
und MAX den niedrigsten und höchsten Teilnehmercode, der an
auf
die Steigleitung angeschlossen werden kann. Zur Einstellung der
gewünschte Werte siehe die Tabelle auf Seite 17. Die Signalweichen
der verschiedenen Steigleitungen müssen Codeintervalle verwalten,
die sich nicht überlappen dürfen. Die Funktion Selbsteinschaltung
ist nur in Anlagen laut Schaltplan MXK/017CQC verfügbar (für
jede
Innensprechstelle
Außensprechstelle des Kits und der Haupt-Außensprechstelle möglich).
BETRIEB MIT SIGNALWEICHE ART. 1405
Mit der Signalweiche Art. 1405 ist es möglich, nur 1 Haupt-
Außensprechstelle und 1 zusätzliche Außensprechstelle zu
installieren.
Im Modus "Haupt-Außensprechstelle" werden die Befehle Türöffner
(Relais) nur ausgeführt, wenn sich die Außensprechstelle im Status
Anruf oder Selbsteinschaltung befindet. Die Funktion Tür-Öffnen ist
immer deaktiviert. Im Modus "Zusätzliche Außensprechstelle" werden
die Befehle Türöffner (Relais) ausgeführt, wenn sich die Anlage im
Ruhezustand befindet oder wenn die Außensprechstelle aktiviert ist. Wenn
sich die Anlage im Ruhezustand befindet, schaltet der erste Befehl der
Selbsteinschaltung die Kamera der zusätzlichen Außensprechstelle ein. Die
folgenden Befehle schalten zwischen den beiden Außensprechstellen um
und aktivieren abwechselnd die Haupt- und die Zusatz-Außensprechstelle.
) drücken, um
:
ist
eine
Kippschaltung
zwischen
der
11
