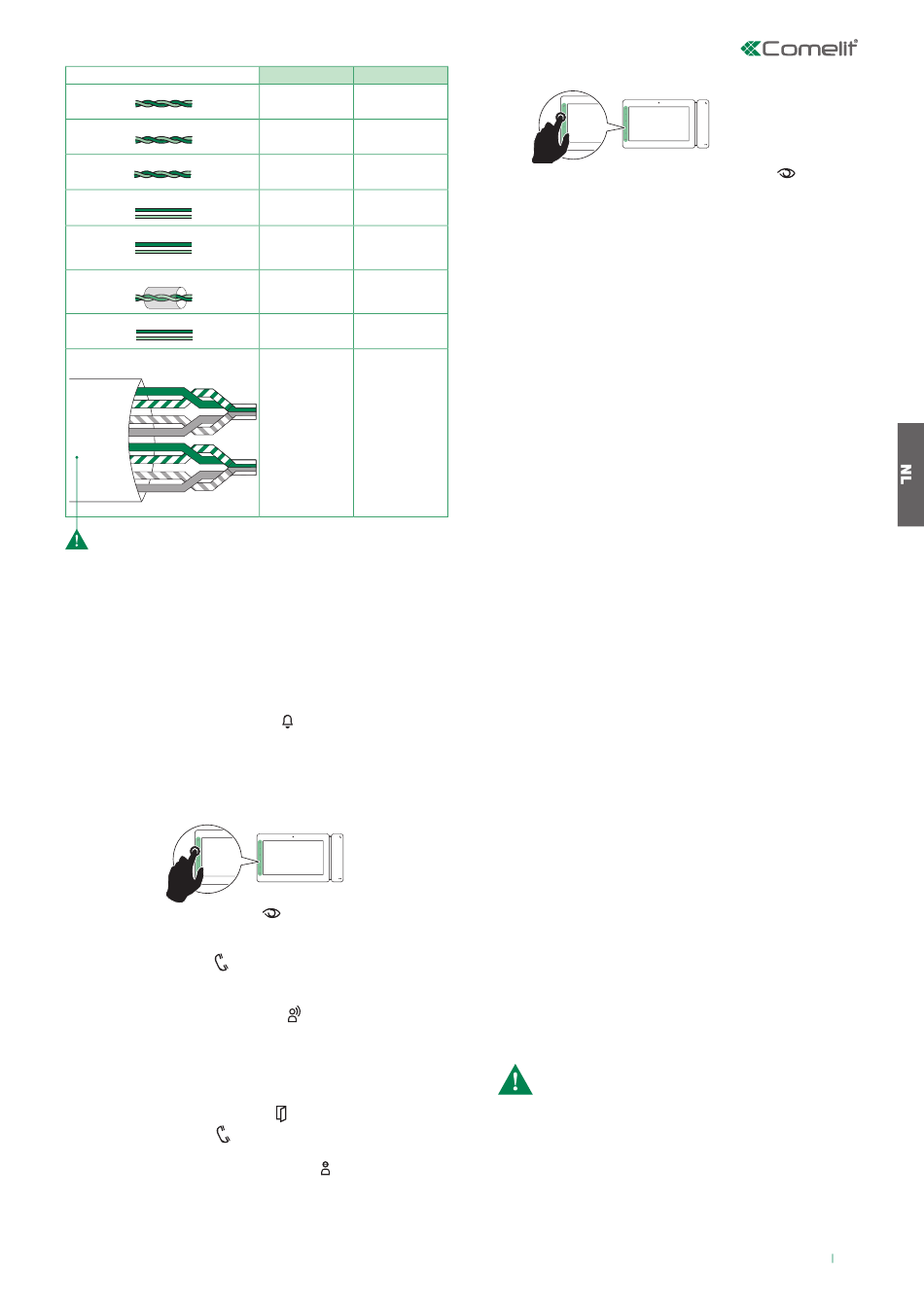

Comelit Art. 4577 1 mm
(Ø 1,2 mm AWG 17)
2
UTP5 cat. 5 0,2 mm
(Ø 0,5 mm AWG 24)
2
0,28 mm
(Ø 0,6 mm AWG 23)
2
0,5 mm
2
(Ø 0,8 mm AWG 20)
1 mm
2
(Ø 1,2 mm AWG 17)
1 mm
2
(Ø 1,2 mm AWG 17)
1,5 mm
(Ø 1,4 mm AWG 15)
2
*UTP5 cat. 5 0,2 mm
(Ø 0,5 mm AWG 24)
2
MULTI PAIR CABLE
GREEN
GREEN / WHITE
ORANGE / WHITE
ORANGE
BLU
BLU / WHITE
BROWN / WHITE
BROWN
Cavo UTP con connessione multi-coppiola: RISPETTARE I COLORI INDICATI IN FIGURA!
Werking
Een oproep vanaf het deurstation uitvoeren
„ Raak vanaf het deurstation de drukknop aan die overeenkomt
met de gebruiker die u wilt bellen om de oproep te verzenden.
» Als het systeem vrij is:
» Op het deurstation gaat de LED branden van degene
die wordt gebeld, de LED
bevestigingstoon.
» Op
de
interne/hoofdmonitor(en)
automatisch het beeld van het deurstation.
» Op de secundaire monitors kan een passieve beeldoproep
worden gedaan (zonder de oproep te beantwoorden).
1. Raak aan om de functietoetsen te activeren.
2. Druk op de toets
voor beeldoproep) om het videobeeld van het
deurstation op te roepen.
„ Druk op de toets
(of neem de hoorn op) om de oproep te
beantwoorden.
» Als de gebruiker de oproep beantwoordt: gaat op het
deurstation de LED branden
» Als de oproep vanaf het deurstation door een secundaire
video-deurintercom
verschijnt het beeld automatisch op de monitor (en de
monitor van de hoofdvideo-deurintercom dooft).
» Als de gebruiker op de knop deurslotbediening drukt: gaat
op het deurstation de LED
„ Druk op de toets
(of leg de hoorn terug) om het gesprek
te beëindigen
» Als het systeem bezet is: gaat de LED
het deurstation klinkt er een bezettoon.
Beeldoproep
√ De beeldoproepfunctie is alleen mogelijk als het systeem in de
ruststand staat.
A MAX
B MAX
200 m
100 m
(655 feet)
(330 feet)
100 m
60 m
(330 feet)
(195 feet)
100 m
60 m
(330 feet)
(195 feet)
100 m
60 m
(330 feet)
(195 feet)
100 m
60 m
(330 feet)
(195 feet)
80 m
40 m
(260 feet)
(130 feet)
100 m
60 m
(330 feet)
(195 feet)
120 m
70 m
(390 feet)
(230 feet)
knippert en er klinkt een
verschijn(t)(en)
(standaard geprogrammeerd
.
monitor
wordt
beantwoord,
branden.
knipperen en vanuit
1. Raak aan om de functietoetsen te activeren.
2. Druk op de toets beeldoproep (standaard toets
monitorscherm het beeld weer te geven dat afkomstig is van
het deurstation.
Werking met extra deurstations
ALGEMENE INTERNE OPROEP
Met
deze
functie
kunnen
deurintercomsystemen en/of deurtelefoons) die ingesteld zijn op
hetzelfde oproepadres worden opgeroepen (raadpleeg voor de
programmering de technische handleiding van het betreffende
binnentoestel).
„ Druk op de geprogrammeerde toets om de oproep te starten
» Als het systeem vrij is: door op de "audiotoets" te drukken (of de
hoorn op te nemen) kan de ontvanger van de oproep met de beller
spreken. Door opnieuw op de "audiotoets" te drukken (of de hoorn
weer terug te leggen) wordt het gesprek beëindigd.
» Als het systeem bezet is: De signaleringsled knippert enkele
seconden (bij Maxi-monitoren 6801W zal de privacy-led 4 keer
knipperen).
Een oproep vanaf het deurstation heeft voorrang boven een
intercomgesprek. In dat geval horen de gebruikers die reeds met
elkaar in gesprek zijn een toon die lijkt op een oproeptoon als deze
voor hen bestemd is, of anders horen ze een drietonige waarschuwing
en krijgen ze het beeld van het oproepende deurstation te zien (in
geval van een hoofdmonitor).
„ Om het gesprek te verbreken en een verbinding te maken met het
deurstation, moet er 2 keer op de audiotoets worden gedrukt (of
moet de hoorn worden neergelegd en opnieuw worden opgenomen).
SELECTIEVE INTERCOM
Deze functie maakt het mogelijk om specifieke binnentoestellen te
bellen (raadpleeg voor de programmering de technische handleiding
van het betreffende binnentoestel).
HOOFD-/SECUNDAIRE MONITOREN
Met de kit kunnen er maximaal 4 video-deurintercomsystemen of
deurtelefoons per belknop worden beheerd, waarvan maximaal 1
hoofdvideo-deurintercom.
Werking met extra deurstations
Raadpleeg de technische handleiding van het deurstation Art. 4893
voor de programmering van de speciale functies
• Deurstation
(Porter)
standaardfunctie te gebruiken met systemen met deurselector Art.
1404 (voor de installatie van 3 of meer ingangen)
• Secundair deurstation (Porter): te gebruiken functie in systemen
met deurselector Art. 1405 en 2 deurstations
• Hoofddeurstation (Porter): te gebruiken functie in systemen met
deurselector Art. 1405 en 2 deurstations
WERKING MET DEURSELECTOR ART. 1404 (STANDAARD)
In de configuratie van Art. 1404 vertegenwoordigen de MIN en de
MAX dipswitches de laagste en hoogste gebruikerscode die op
de stamleiding kan worden aangesloten. Voor het instellen van de
waarden, raadpleeg de tabel op pag. 17. Bij deurselectoren voor
verschillende stamleidingen mogen de codes elkaar niet overlappen.
De functie beeldoproep is alleen beschikbaar voor installaties volgens
het schema MXK/017CQC (voor elk binnentoestel kan het deurstation
van de kit en het hoofddeurstation worden afgewisseld).
WERKING MET DEURSELECTOR ART. 1405
Bij deurselector Art. 1405 kan er maar 1 hoofddeurstation
worden geïnstalleerd en 1 secundair deurstation.
In
de
modus
"Hoofddeurstation"
deurslotbediening (relaissturing) alleen uitgevoerd als het deurstation
zich in de status oproep of beeldoproep bevindt. De functie door-open
is nooit geactiveerd. In de modus "Secundair deurstation" wordt
het commando deurslotbediening (of relaissturing) uitgevoerd als het
systeem in de ruststand staat of het deurstation actief is. Met het
systeem in de ruststand activeert het eerste commando beeldoproep
de camera van het secundaire deurstation. Bij volgende commando's
worden de twee deurstations afgewisseld door beurtelings het hoofd-
en secundaire deurstation te activeren.
) om op het
andere
apparaten
(video-
:
met
deurselector
(secundair):
wordt
het
commando
9
