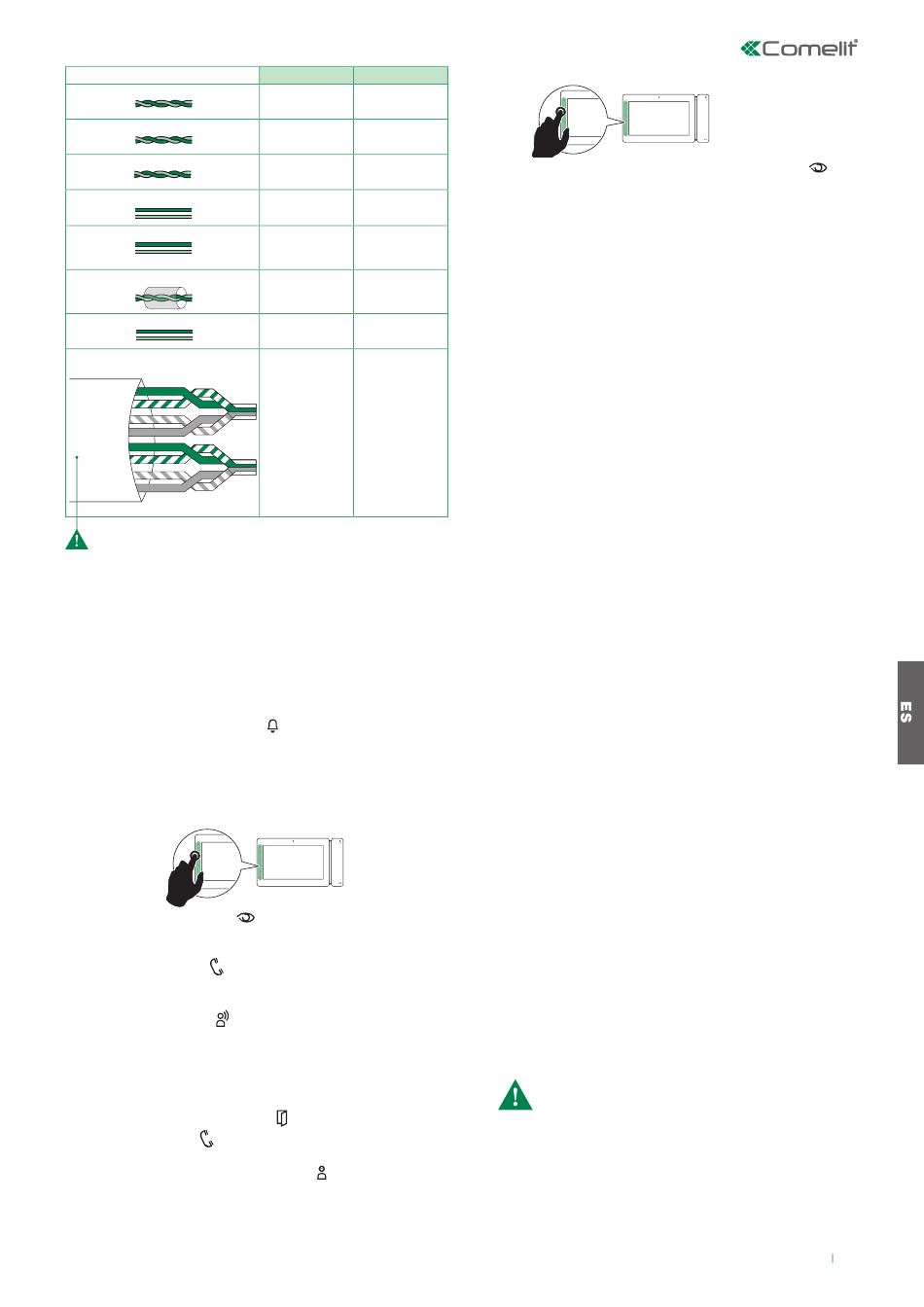

Comelit Art. 4577 1 mm
(Ø 1,2 mm AWG 17)
2
UTP5 cat. 5 0,2 mm
(Ø 0,5 mm AWG 24)
2
0,28 mm
(Ø 0,6 mm AWG 23)
2
0,5 mm
2
(Ø 0,8 mm AWG 20)
1 mm
2
(Ø 1,2 mm AWG 17)
1 mm
2
(Ø 1,2 mm AWG 17)
1,5 mm
(Ø 1,4 mm AWG 15)
2
*UTP5 cat. 5 0,2 mm
(Ø 0,5 mm AWG 24)
2
MULTI PAIR CABLE
GREEN
GREEN / WHITE
ORANGE / WHITE
ORANGE
BLU
BLU / WHITE
BROWN / WHITE
BROWN
Cavo UTP con connessione multi-coppiola: RISPETTARE I COLORI INDICATI IN FIGURA!
Funcionamiento
Efectuar una llamada desde la placa externa
„ Desde la placa externa, tocar el pulsador correspondiente al
usuario que se desea contactar para enviar la llamada.
» Si la instalación está libre:
» En la placa externa se enciende el led para iluminar la
persona que llama, el led
de confi rmación.
» En
los
monitores
automáticamente la imagen de la placa externa.
» En los monitores secundarios, es posible solicitar el vídeo
(sin responder a la llamada).
1. Tocar para activar las teclas de función.
2. Tocar la tecla
autoencendido) para solicitar el vídeo de la placa
externa.
„ Tocar la tecla
(o descolgar el micro teléfono) para
responder a la llamada.
» Si el usuario responde a la llamada: en la placa externa se
enciende el led
.
» Respondiendo a la llamada de la placa externa desde
un videoportero secundario, la imagen se visualiza de
inmediato en el monitor (y el monitor del videoportero
principal se apaga).
» Si el usuario pulsa el mando abrepuertas: en la placa
externa se enciende el led
„ Tocar la tecla
(o colgar el micro teléfono) para terminar
la comunicación.
» Si la instalación está ocupada: el led
externa emite un tono de instalación ocupada.
Autoencendido
√ El autoencendido solo es posible cuando la instalación está
en reposo.
A MAX
B MAX
200 m
100 m
(655 feet)
(330 feet)
100 m
60 m
(330 feet)
(195 feet)
100 m
60 m
(330 feet)
(195 feet)
100 m
60 m
(330 feet)
(195 feet)
100 m
60 m
(330 feet)
(195 feet)
80 m
40 m
(260 feet)
(130 feet)
100 m
60 m
(330 feet)
(195 feet)
120 m
70 m
(390 feet)
(230 feet)
parpadea y se oye un sonido
internos
principales,
aparece
(por defecto, programada para el
.
parpadea y la placa
1. Tocar para activar las teclas de función.
2. Pulsar la tecla de autoencendido (por defecto, la tecla
visualizar, en la pantalla del monitor, la imagen transmitida desde
la placa externa.
Funcionamiento con unidades internas adicionales
LLAMADA GENERAL INTERNA
Esta función permite enviar una llamada a otros aparatos (videoporteros
y/o telefonillos) configurados con la misma dirección de llamada (para
la programación, consultar el manual técnico de la unidad interna
correspondiente).
„ Pulsar la tecla programada para iniciar la llamada.
» Si la instalación está libre: el receptor de la llamada, al tocar la
tecla de activación del audio (o descolgar el micro teléfono), entrará
en comunicación con quien llama. Al tocar de nuevo la tecla de
activación del audio (o colgar el micro teléfono), terminará la
comunicación.
» Si la instalación está ocupada: el led de señalización parpadeará
durante algunos segundos (en el monitor Maxi 6801W, el led
privacidad parpadeará 4 veces).
Una llamada desde una placa externa tiene prioridad con relación
a una llamada intercomunicante. En este caso, los usuarios que ya
están hablando oirán un tono parecido al tono de llamada si la llamada
es para ellos, o un tono de señalización triple si no es para ellos y
adquirirán el vídeo de la placa externa desde la que se llama (en caso
de monitor principal).
„ Para terminar la llamada en curso y poder comunicar con la placa
externa hay que pulsar 2 veces la tecla de activación del audio (o
colgar el micro teléfono y descolgarlo de nuevo).
INTERCOMUNICANTE SELECTIVO
Esta función permite llamar a unidades internas específicas (para
la programación, consultar el manual técnico de la unidad interna
correspondiente).
MONITORES PRINCIPALES / SECUNDARIOS
El kit puede gestionar hasta un máximo de 4 videoporteros o telefonillos
por pulsador de llamada de los cuales un videoportero principal como
máximo.
Funcionamiento con placas externas adicionales
Consultar el manual técnico de la placa externa art. 4893 para
programar las funciones especiales
• Placa externa (unidad externa) con conmutador (secundario):
función por defecto, que también se debe utilizar en instalaciones
con conmutador art. 1404 (para la instalación de 3 o más entradas).
• Placa externa (unidad externa) secundaria: función que se debe
utilizar en instalaciones con conmutador art. 1405 y 2 placas externas.
• Placa externa (unidad externa) principal: función que se debe
utilizar en instalaciones con conmutador art. 1405 y 2 placas externas.
FUNCIONAMIENTO CON CONMUTADOR ART. 1404 (POR DEFECTO)
En la configuración del art. 1404, los DIP-switches MÍN. y MÁX.
definen, respectivamente, los códigos del usuario más bajo y más alto
que se pueden conectar a la columna montante. Para configurar los
valores deseados, véase la tabla de la página 17. Los conmutadores
correspondientes a las columnas montantes deben gestionar
intervalos de códigos no superpuestos. La función de autoencendido
solo se encuentra disponible para instalaciones como las indicadas
en el esquema MXK/017CQC (para cada unidad interna es posible
bascular de la placa externa del kit a la placa externa principal).
FUNCIONAMIENTO CON CONMUTADOR ART. 1405
Con el conmutador art. 1405 es posible instalar únicamente 1
placa externa principal y 1 placa externa secundaria.
En la modalidad "Placa externa principal", los mandos abrepuertas
(actuador) solo se ejecutan si la placa externa se encuentra en estado
de llamada o autoencendido. La función puerta abierta está siempre
desactivada. En la modalidad "Placa externa secundaria", los
mandos abrepuertas (o actuador) solo se ejecutan si la instalación
se encuentra en reposo o si la placa externa está activada. Con la
instalación en reposo, el primer mando de autoencendido activa la
cámara de la placa externa secundaria. Mandos sucesivos hacen
bascular entre las dos placas externas, activando alternativamente la
placa externa principal y la secundaria.
) para
:
13
