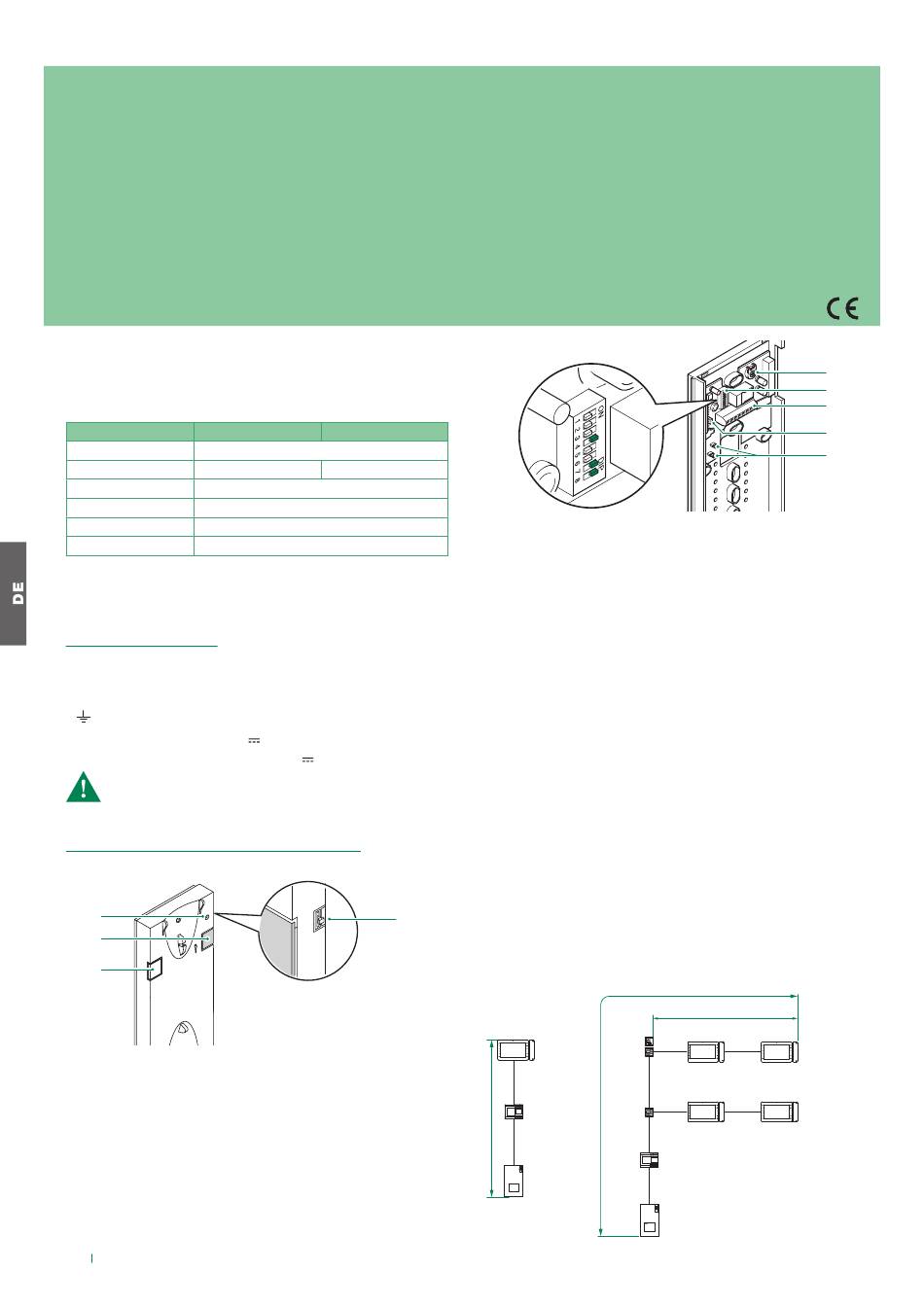

Wichtige Hinweise
• Der Einbau muss strikt nach Herstelleranweisungen und unter Einhaltung der einschlägigen Vorschriften erfolgen. Nicht den internen Kurzschluss- und Überlastungsschutz
verändern.
• Alle Geräte dürfen nur für den Zweck eingesetzt werden, für den sie entwickelt worden sind. Comelit Group S.p.A. übernimmt keine Haftung für unsachgemäßen Gebrauch
der Geräte, für durch Dritte vorgenommene Änderungen oder die Verwendung von Nicht-Original-Zubehör und -Ersatzteilen.
• Alle unsere Produkte erfüllen die Anforderungen der Richtlinie 2014/30/UE, 2014/35/UE, was durch die CE-Kennzeichnung bestätigt wird.
• Die Kabel der Steigleitung nicht in Nähe der Stromkabel (230/400 V) verlegen.
• Keine spitzen Gegenstände in das Gerät einführen und dieses gegen das Eindringen von Flüssigkeiten schützen.
• Installation, Einbau und Wartung der elektrischen Geräte dürfen nur von einem Elektrofachmann ausgeführt werden.
• Vor Wartungseingriffen immer die Stromversorgung unterbrechen.
• Die Telefongabel bei abgehobenem Hörer nicht gedrückt halten.
• Die Kamera darf nicht vor großen Lichtquellen oder an Stellen installiert werden, an denen das Motiv zu sehr im Gegenlicht steht. Zur Lösung des vorgenannten Problems
ist es angebracht, die Kamera in einer Höhe von 180 cm anstatt der üblichen 160 - 165 cm zu installieren und das Objektiv nach unten zu richten, um die Qualität der
Aufnahmen zu verbessern.
• Die Kameras mit CCD-Farbsensor haben bei schlechten Lichtverhältnissen eine geringere Empfindlichkeit als Schwarz/Weiß-Kameras. In schlecht beleuchteter
Umgebung wird daher empfohlen, für eine zusätzliche Lichtquelle zu sorgen
• WICHTIG: Um die Funktionsweise des Gerätes nicht zu beeinträchtigen, sicherstellen, dass die Metallfrontblende des Artikels 4893 nicht gegen andere Metallteile
reibt und dadurch die eigene Isolierung beschädigt.
Allgemeines
Die Kit bestehen aus folgenden Artikeln:
Außensprechstelle
Innensprechstelle
Art. 6801W
Netzteil
Beendigung
Unterputzgehäuse
Wandhalterung
Für die Installation und Konfiguration der Innensprechstellen
(Art. 6801W, 6801W/BM) und der Außensprechstelle (Art. 4893)
siehe die betreffenden technischen Handbücher.
NETZTEIL ART. 1209
Abmessungen: 108×90×62 mm (6 DIN-Module).
Überlast- und Kurzschlusssicherung.
Beschreibung der Klemmenleiste
L
N
Eingang Netzspannung 110-240 V~
L2 L2
Bus-Steigleitung (31 V
L1 L1
Eingang Haupt-Busleitung (31 V
Die elektrische Anlage des Gebäudes muss über einen (leicht
zugänglichen) allpoligen Netzschalter mit einer Kontaktöffnung von
mindestens 3 mm verfügen, der die Versorgung der netzgespeisten
Geräte unterbricht.
ZUSÄTZLICHE INNENSPRECHSTELLEN
Art 2638
1
2
3
1. Anzeige Funktion Ruftonabschaltung.
2. Türöffnertaste
3. Taste P1 allgemeine Relaissteuerung / Taste für verschiedene
Anwendungen an Klemmenleiste vorhanden (P1 C1)
4. Wahltaste Klingelton/Funktion Mithörsperre mit 3 Positionen:
Stellung oben: Rufton mit maximaler Lautstärke.
Mittelstellung: Rufton mit mittlerer Lautstärke.
Stellung unten: Aktivierung Funktion Ruftonabschaltung.
(Unter Ruftonabschaltung wird die Abschaltung des Ruftons
der Außenstelle und der Zentrale verstanden; die Aktivierung
der Funktion wird durch das Aufleuchten einer roten LED oben
rechts angezeigt).
10
8461X
8461X/BM
Art 4893
Art. 6801W/BM
Art 1209
Art 1216
Art 6817
Art 6820
)
)
4
5. Trimmer zur Lautstärkeregler des Mikrofons.
6. Dipschalter U2 zur Einstellung des Teilnehmercodes.
7. Anschlussklemmen der Anlage:
L L Anschluss an die Busleitung.
CFP CFP Eingang Etagenruf.
P1 C1 Klemmen Taste P1 mit Schließkontakt. 24V 100 mA für
verschiedene Dienste bestimmt (CV1 und CV2 entfernen).
S+ S- Klemmen für Gerät Rufwiederholung.
8. JP2 Steckbrücke für die Auswahl der Funktion Ruf an
Pförtnerzentrale (Position C) / allgemeine Relaissteuerung
(Position A) der Taste P1.
9. CV1 CV2 Jumper sind zu entfernen, um einen potentialfreien
Schließkontakt der Taste P1 zu erhalten.
INSTALLATION INNENSPRECHSTELLE ART. 2638
Siehe Seite 16.
PROGRAMMIERUNG INNENSPRECHSTELLE ART. 2638
„ Den Teilnehmercode mit Dipschalter U2 laut Beschreibung in
der Tabelle auf Seite 17. einstellen.
Maximal zulässige Entfernungen
Die maximal zulässige Entfernung zwischen Außenstelle und
entferntestem Monitor beträgt 200 m (mit Kabel Art. 4577). Die
Gesamtsumme der Anzahl der Innenstellen mit dem gleichen
Teilnehmercode und der Anzahl der mit diesen Innenstellen
verbundenen Rufwiederholungsgeräten (Zusatz-Läutewerk) darf nicht
mehr als 4 sein (max. 1 Haupt-Innensprechstelle und max. 3 Neben-
Innensprechstellen). Jeweils nur eine Rufwiederholeinrichtung pro
Innensprechstelle anschließen.
1216
6801W
6801W/BM
1214/2C
1209
A
1214/2C
A
4893
5
6
7
8
9
B
6801W
6801W
6801W/BM
6801W/BM
6801W
6801W
6801W/BM
6801W/BM
1209
4893
