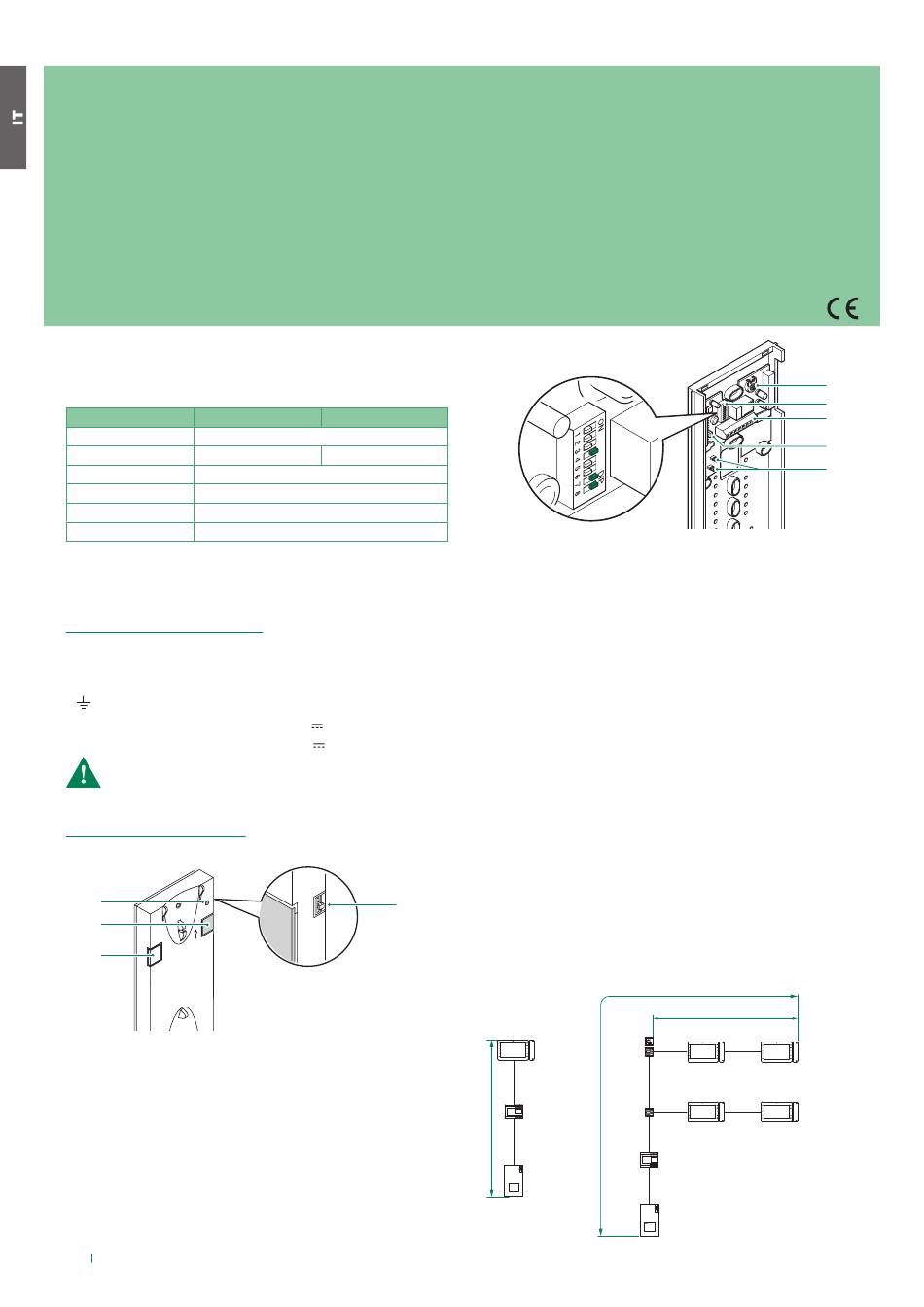

Avvertenze
• Effettuare l'installazione seguendo scrupolosamente le istruzioni fornite dal costruttore ed in conformità alle norme vigenti. Non manomettere le protezioni interne contro
cortocircuiti e sovracorrenti.
• Tutti gli apparecchi devono essere destinati esclusivamente all'uso per cui sono stati concepiti. Comelit Group S.p.A. declina ogni responsabilità per un utilizzo improprio
degli apparecchi, per modifiche effettuate da altri a qualunque titolo e scopo, per l'uso di accessori e materiali non originali.
• Tutti i prodotti sono conformi alle prescrizioni delle direttive 2014/30/UE, 2014/35/UE e ciò è attestato dalla presenza della marcatura CE sugli stessi.
• Evitare di porre i fili di montante in prossimità di cavi di alimentazione (230/400V).
• Non inserire oggetti né versare liquidi all'interno del dispositivo.
• Gli interventi di installazione, montaggio e assistenza agli apparecchi elettrici devono essere eseguiti esclusivamente da elettricisti specializzati.
• Togliere l'alimentazione prima di effettuare qualsiasi manutenzione.
• Non tenere premuto il gancio fonica con la cornetta sollevata.
• La telecamera non deve essere installata di fronte a grandi sorgenti luminose, oppure in luoghi dove il soggetto ripreso rimanga molto in controluce. Per risolvere il problema
precedentemente descritto, si consiglia di modificare l'altezza di installazione della telecamera, solitamente 160 - 165 cm, ad un'altezza di 180 cm e di orientare l'obiettivo
verso il basso in modo da migliorare la qualità delle riprese.
• Le telecamere con sensore CCD a colori, presentano in condizioni di scarsa luminosità, una sensibilità inferiore rispetto alle telecamere in bianco e nero. Si consiglia
pertanto, in ambienti poco illuminati di prevedere una fonte di illuminazione aggiuntiva.
• IMPORTANTE: per non compromettere il funzionamento del dispositivo assicurarsi che il frontale in metallo dell'articolo 4893 non sfreghi su altre parti metalliche
danneggiando il proprio rivestimento isolante.
Generalità
I kit sono composti dai seguenti articoli:
Posto esterno
Posto interno
Art. 6801W
Alimentatore
Terminazione
Scatola da incasso
Supporto da parete
Per le istruzioni di installazione e configurazione dei posti interni
(Art. 6801W, Art. 6801W/BM) e del posto esterno (Art. 4893) fare
riferimento ai rispettivi manuali tecnici.
ALIMENTATORE ART. 1209
Dimensioni: 108×90×62 mm (6 moduli DIN).
Protetto da cortocircuiti e sovraccarichi.
Descrizione morsettiera
L
N
ingresso tensione di rete 110-240 V~
L2 L2
uscita linea bus di montante (31 V
L1 L1
ingresso linea bus principale (31 V
Nell'impianto elettrico dell'edificio deve essere previsto un
interruttore di rete onnipolare (facilmente accessibile) con
un'apertura di contatto di almeno 3mm in grado di sezionare
l'alimentazione del dispositivo.
CITOFONI ADDIZIONALI
Art. 2638
1
2
3
1. Indicatore funzione Privacy.
2. Pulsante apriporta.
3. Pulsante P1 attuatore generico / pulsante per usi vari presente
in morsettiera (P1 C1).
4. Selettore suoneria/servizio Privacy a 3 posizioni:
Posizione alto: Suoneria volume massimo.
Posizione centrale: Suoneria volume medio.
Posizione basso: Attivazione funzione privacy. (Per servizio
privacy si intende l'esclusione della suoneria di chiamata
dal posto esterno e centralino; l'attivazione della funzione è
evidenziata dalla comparsa di un indicatore rosso in alto a
destra).
2
8461X
8461X/BM
Art. 4893
Art. 6801W/BM
Art. 1209
Art. 1216
Art. 6817
Art. 6820
)
)
4
5. Trimmer regolazione volume microfono.
6. Dip switch U2 per impostazione codice utente.
7. Morsetti connessione impianto:
L L connessione alla linea bus.
CFP CFP ingresso chiamata da piano.
P1 C1 morsetti pulsante P1 C. NO. 24V 100mA dedicato a
servizi vari (rimuovere CV1 e CV2).
S+ S- morsetti per dispositivo ripetizione di chiamata.
8. JP2 jumper per selezionare la funzione Chiamata centralino
(posizione C) / Attuatore generico (posizione A) del pulsante
P1.
9. CV1 CV2 jumper da rimuovere per avere contatto pulito C. NO.
sul pulsante P1.
INSTALLAZIONE CITOFONO ART. 2638
Vedi pag 16.
PROGRAMMAZIONE CITOFONO ART. 2638
„ Impostare il codice utente tramite Dip Switch U2 secondo la
corrispondenza descritta nella tabella di pag 17.
Distanze di funzionamento
La distanza massima totale tra il posto esterno e il monitor più lontano
è 200 m (con cavo Art. 4577). La somma totale del numero di posti
interni con stesso codice utente e del numero di dispositivi di ripetizione
chiamata (suoneria supplementare) collegati ai suddetti posti interni
non può superare il numero di 4 (con max 1 posto interno principale
e max 3 posti interni sercondari). Connettere un solo dispositivo di
ripetizione chiamata per ogni posto interno.
1216
6801W
6801W/BM
1214/2C
1209
A
1214/2C
A
4893
5
6
7
8
9
B
6801W
6801W
6801W/BM
6801W/BM
6801W
6801W
6801W/BM
6801W/BM
1209
4893
