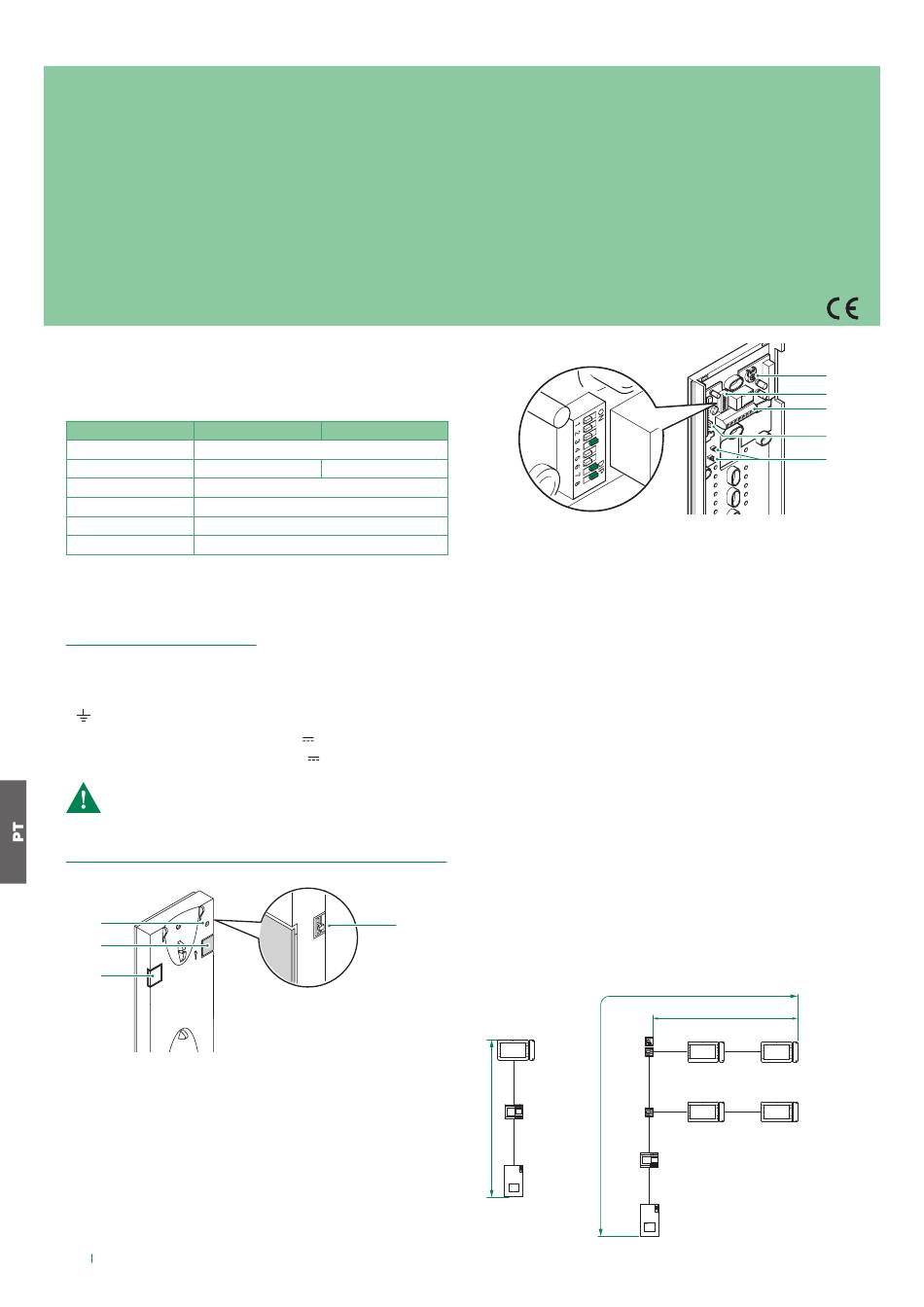

Avisos
• Instalar o equipamento cuidadosamente, seguindo as instruções dadas pelo fabricante e em conformidade com a legislação em vigor. Não adulterar as protecções internas contra
curto-circuitos e sobrecargas.
• Todos os aparelhos devem ser exclusivamente destinados ao uso para o qual foram concebidos. Comelit Group S.p.A. declina qualquer responsabilidade pelo uso impróprio do
equipamento, quaisquer modificações efectuadas por qualquer motivo sem autorização prévia, como também pelo uso de acessórios e materiais que não tenham sido originariamente
fornecidas pela Comelit Group S.p.A.
• Todos os produtos estão em conformidade com os requisitos das directivas 2014/30/UE, 2014/35/UE. A prova é a marca CE nos produtos.
• Evitar colocar os fios da coluna na proximidade de cabos de alimentação (230/400 V).
• Não introduzir objectos, nem derramar líquidos no interior do dispositivo.
• As intervenções de instalação, montagem e assistência a aparelhos eléctricos devem ser realizadas exclusivamente por electricistas especializados.
• Cortar a alimentação eléctrica antes de realizar qualquer tipo de manutenção.
• Não manter premido o gancho do som com o auscultador levantado.
• A câmara não deve ser instalada à frente de grandes objectos luminosos e sim em locais onde a pessoa filmada esteja em contraluz. Para resolver o problema anterior, sugere-se
modificar a altura da instalação da câmara, geralmente 160-165 cm, a uma altura de 180 cm e orientar a objectiva para baixo de forma a melhorar a qualidade da captura.
• As câmaras com sensor CCD a cores apresentam, em condições de pouca luminosidade, uma sensibilidade inferior à das câmaras a preto e branco. Sugere-se, portanto, em
ambientes pouco iluminados, arranjar uma fonte de iluminação adicional.
• IMPORTANTE: para não comprometer o funcionamento do dispositivo, garantir que o painel frontal em metal do art. 4893 não entra em contacto com outras partes metálicas
danificando o revestimento isolante.
Generalidades
Os kits são compostos pelos seguintes artigos:
Posto externo
Posto interno Art. 6801W
Alimentador
Terminação
Caixa de encaixe
Suporte de parede
Para instruções de instalação e configuração dos postos in-
ternos (art. 6801W e 6801W/BM) e do posto externo (art. 4893),
consultar os respectivos manuais técnicos.
ALIMENTADOR ART. 1209
Dimensões: 108×90×62 mm (6 módulos DIN).
Protecção contra curto-circuitos e sobrecargas.
Descrição da bateria de bornes
L N entrada alimentação eléctrica 110-240 V~
L2 L2 saída linha BUS da coluna (31 V
L1 L1 entrada linha BUS principal (31 V
Na instalação eléctrica do edifício deve existir um interruptor
de rede omnipolar (facilmente acessível) com uma abertura de
contacto de, pelo menos, 3 mm capaz de dividir a alimentação do
dispositivo.
TELEFONES INTERCOMUNICADORES ADICIONAIS
Art. 2638
1
2
3
1. Indicador de função privacidade.
2. Botão de abertura da porta.
3. Botão P1 actuador genérico/botão para vários usos disponível
na bateria de bornes (P1 C1).
4. Selector de 3 posições para campainha/serviço privacidade:
Posição alta: campainha no volume máximo.
Posição central: campainha no volume médio.
Posição baixa: activação da função privacidade. (A função
privacidade significa a exclusão do som de chamada do posto
externo e da central; a activação da função é indicada por um
indicador vermelho no canto superior direito).
14
8461X 8461X/BM
Art. 4893
Art. 6801W/BM
Art. 1209
Art. 1216
Art. 6817
Art. 6820
)
)
4
5. Regulador de ajuste do volume do microfone.
6. DIP-SWITCH U2 para configuração do código de utilizador.
7. Bornes de ligação da instalação:
L L ligação à linha BUS.
CFP CFP entrada de chamada de andar.
P1 C1 bornes botão P1 C. NO. 24 V 100 mA dedicado para
vários usos (retirar CV1 e CV2).
S+ S- bornes para dispositivo de repetição de chamada.
8. JP2 jumper para seleccionar a função chamada à central
(posição C)/Actuador geral (posição A) do botão P1.
9. CV1 CV2 jumper a ser removido, para contacto limpo C. NO.
no botão P1.
INSTALAÇÃO DO TELEFONE INTERCOMUNICADOR ART. 2638
Consultar a página 16.
PROGRAMAÇÃO DO TELEFONE INTERCOMUNICADOR ART. 2638
„ Configurar o código de utilizador com o DIP-SWITCH U2, de
acordo com a correspondência descrita na tabela da página 17.
Distâncias de funcionamento
A distância máxima total entre o posto externo e o monitor mais
afastado é de 200 m (com cabo art. 4577). A soma total do número
de postos internos com o mesmo código de utilizador e do número de
dispositivos de repetição de chamada (campainha adicional) ligados
aos referidos postos internos não pode ser superior a 4 (com o
máximo de 1 posto interno principal e o máximo de 3 postos internos
secundários). Ligar apenas um dispositivo de repetição de chamada
para cada posto interno.
1216
6801W
6801W/BM
1214/2C
1209
A 1214/2C
A
4893
5
6
7
8
9
B
6801W 6801W
6801W/BM 6801W/BM
6801W 6801W
6801W/BM 6801W/BM
1209
4893
