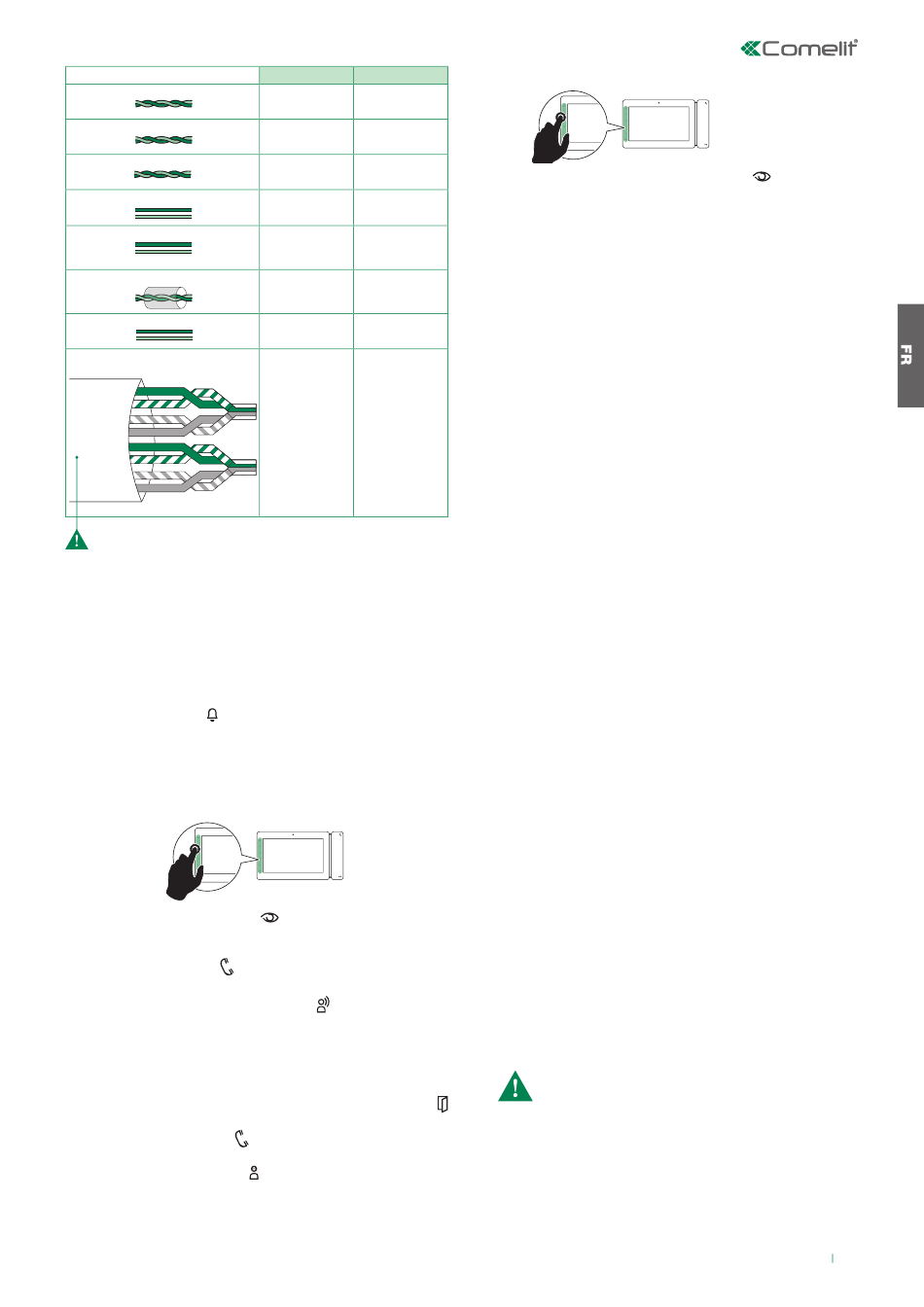

Comelit Art. 4577 1 mm
(Ø 1,2 mm AWG 17)
2
UTP5 cat. 5 0,2 mm
(Ø 0,5 mm AWG 24)
2
0,28 mm
(Ø 0,6 mm AWG 23)
2
0,5 mm
2
(Ø 0,8 mm AWG 20)
1 mm
2
(Ø 1,2 mm AWG 17)
1 mm
2
(Ø 1,2 mm AWG 17)
1,5 mm
(Ø 1,4 mm AWG 15)
2
*UTP5 cat. 5 0,2 mm
(Ø 0,5 mm AWG 24)
2
MULTI PAIR CABLE
GREEN
GREEN / WHITE
ORANGE / WHITE
ORANGE
BLU
BLU / WHITE
BROWN / WHITE
BROWN
Cavo UTP con connessione multi-coppiola: RISPETTARE I COLORI INDICATI IN FIGURA!
Fonctionnement
Effectuer un appel à partir de la platine extérieure
„ Appuyer sur le bouton correspondant au résident à contacter pour
effectuer l'appel.
» Si la ligne est libre :
» La led permettant d'éclairer l'appelant s'allume sur la platine
extérieure, la led
clignote et une tonalité de confi rmation retentit.
» Le moniteur du/des poste(s) intérieur(s)/du/des poste(s)
principal/aux affi che automatiquement l'image provenant de la
platine extérieure.
» Il est possible de demander la vidéo sur les moniteurs
secondaires (sans répondre à l'appel).
1. Effleurer pour activer les touches de fonction.
2. Effleurer la touche
l'auto-allumage) pour demander la vidéo de la platine
extérieure.
„ Effleurer la touche
(ou soulever le combiné) pour répondre
à l'appel.
» Si l'usager répond à l'appel : la led
extérieure.
» En répondant à l'appel de la platine extérieure depuis
un moniteur vidéophonique secondaire, l'image est
automatiquement visualisée sur ce moniteur (et le moniteur
principal s'éteint).
» Si l'usager appuie sur la commande ouvre-porte : la led
s'allume sur la platine extérieure.
„ Effleurer la touche
interrompre la communication.
» Si la ligne est occupée : la led
la tonalité de ligne occupée.
Auto-allumage
√ L'auto-allumage n'est possible que lorsque l'installation est en
veille.
A MAX
B MAX
200 m
100 m
(655 feet)
(330 feet)
100 m
60 m
(330 feet)
(195 feet)
100 m
60 m
(330 feet)
(195 feet)
100 m
60 m
(330 feet)
(195 feet)
100 m
60 m
(330 feet)
(195 feet)
80 m
40 m
(260 feet)
(130 feet)
100 m
60 m
(330 feet)
(195 feet)
120 m
70 m
(390 feet)
(230 feet)
(programmée par défaut pour
s'allume sur la platine
(ou raccrocher le combiné) pour
clignote et la platine extérieure émet
1. Effleurer pour activer les touches de fonction.
2. Appuyer sur la touche auto-allumage (touche
afficher sur le moniteur l'image provenant de la platine extérieure.
Fonctionnement avec postes intérieurs supplémentaires
APPEL GÉNÉRAL INTERNE
Cette fonction permet d'envoyer un appel aux autres appareils
(moniteurs vidéophoniques et/ou combinés audio) programmés sur la
même adresse d'appel (pour la programmation, consulter le manuel
technique du poste intérieur correspondant).
„ Appuyer sur la touche prédéfinie pour envoyer l'appel
» Si la ligne est libre : le recevant entre en communication avec
l'appelant en effleurant la touche « prise phonie » (ou en soulevant
le combiné). Il suffira d'effleurer à nouveau la touche « prise phonie »
(ou de raccrocher le combiné) pour interrompre la communication.
» Si la ligne est occupée : la led de signalisation clignote quelques
secondes (la led privacy des moniteurs Maxi 6801W clignote 4 fois).
Un appel provenant d'une platine extérieure a la priorité sur une
communication intercommunicante. Dans ce cas, les utilisateurs
en communication entendront dans le combiné un signal sonore
similaire à un signal d'appel si ce dernier leur est destiné, ou un triple
signal sonore dans le cas contraire, et ils recevront l'image relative à
l'appel provenant de la platine extérieure (en présence de moniteurs
principaux).
„ Pour conclure l'appel en cours et entrer en communication avec la
platine extérieure, appuyer 2 fois sur la touche « prise phonie » (ou
raccrocher le combiné puis le resoulever).
APPEL INTERCOMMUNICANT SÉLECTIF
Cette fonction permet d'appeler des postes intérieurs spécifiques
(pour la programmation, consulter le manuel technique de chaque
poste intérieur).
MONITEURS PRINCIPAUX / SECONDAIRES
Le kit peut gérer jusqu'à un maximum de 4 moniteurs vidéophoniques
ou combinés audio par bouton d'appel, avec au maximum 1 moniteur
vidéophonique principal.
Fonctionnement avec platines extérieures supplémentaires
Consulter le manuel technique de la platine extérieure Art. 4893
pour la programmation des fonctions spéciales
• Platine extérieure (HP) avec commutateur (secondaire) : fonction
par défaut, à utiliser également sur les installations disposant du
commutateur Art. 1404 (pour l'installation d'au moins 3 entrées)
• Platine extérieure (HP) secondaire : fonction à utiliser sur des installations
disposant du commutateur Art. 1405 et de 2 platines extérieures
• Platine extérieure (HP) principale : fonction à utiliser sur des installations
disposant du commutateur Art. 1405 et de 2 platines extérieures
FONCTIONNEMENT AVEC COMMUTATEUR ART. 1404 (PAR DÉFAUT)
Dans la configuration de l'art. 1404, les dip switches MIN et MAX
définissent respectivement le code d'appel le plus bas et le code
d'appel le plus haut pouvant être branchés à la colonne montante.
Pour programmer les valeurs désirées, se référer au tableau de
la page 17. Les commutateurs correspondant à des colonnes
montantes distinctes doivent gérer des intervalles de codes non
superposés. La fonction auto-allumage est disponible uniquement
sur les installations correspondant au schéma MXK/017CQC (il
est possible de basculer la platine extérieure du kit avec la platine
extérieure principale pour chaque poste intérieur).
FONCTIONNEMENT AVEC COMMUTATEUR ART. 1405
En présence du commutateur Art. 1405, il est possible d'installer
seulement 1 platine extérieure principale et 1 platine extérieure
secondaire.
En mode « Platine extérieure principale », les commandes ouvre-
porte (actionneur) répondent uniquement si la platine extérieure est
en condition d'appel ou d'auto-allumage. La fonction ouvre-porte est
toujours désactivée. En mode « Platine extérieure secondaire », les
commandes ouvre-porte (ou actionneur) répondent si l'installation est
au repos ou si la platine extérieure est activée. Si l'installation est au
repos, la première commande d'auto-allumage allume la caméra de
la platine extérieure secondaire. Les commandes suivantes passent
de la platine extérieure principale à la platine extérieure secondaire.
