Avertissement
• Effectuer l'installation en suivant scrupuleusement les instructions fournies par le constructeur et conformément aux normes en vigueur. Ne pas toucher les protections internes
contre les courts-circuits et les surcharges.
• Tous les appareils doivent être strictement destinés à l'emploi pour lequel ils ont été conçus. La société Comelit Group S.p.A. décline toute responsabilité en cas de mauvais
usage des appareils, pour des modifications effectuées par d'autres personnes pour n'importe quelle raison et pour l'utilisation d'accessoires et matériaux non d'origine.
• Tous les produits sont conformes aux prescriptions des directives 2014/30/UE, 2014/35/UE. L'application du marquage CE atteste cette conformité.
• Éviter de placer les fils de montant à proximité des câbles d'alimentation (230/400V).
• Ne jamais introduire d'objets ni verser de liquides à l'intérieur du dispositif.
• Les interventions d'installation, de montage et d'assistance aux appareils électriques sont réservées à des électriciens spécialisés.
• Couper l'alimentation avant d'effectuer toute opération d'entretien.
• Ne pas maintenir le crochet phonie enfoncé lorsque le combiné est décroché.
• La caméra ne doit pas être installée face à de fortes sources de lumière ni dans des lieux où la personne filmée est fortement à contre-jour. Pour résoudre le problème
précédemment décrit, il est conseillé de modifier la hauteur d'installation de la caméra, normalement à 160 - 165 cm, en la plaçant à une hauteur de 180 cm et d'orienter l'objectif
vers le bas de manière à améliorer la qualité des prises de vue.
• Les caméras avec capteur CCD couleurs présentent, dans des conditions de mauvaise luminosité, une sensibilité inférieure par rapport aux caméras en noir et blanc.
Par conséquent, dans les milieux faiblement éclairés, il est conseillé de prévoir une source d'éclairage supplémentaire.
• IMPORTANT : pour ne pas compromettre le fonctionnement du dispositif, s'assurer que la façade en métal de l'article 4893 n'entre pas en contact avec d'autres parties
métalliques, ce qui risquerait d'endommager son revêtement isolant.

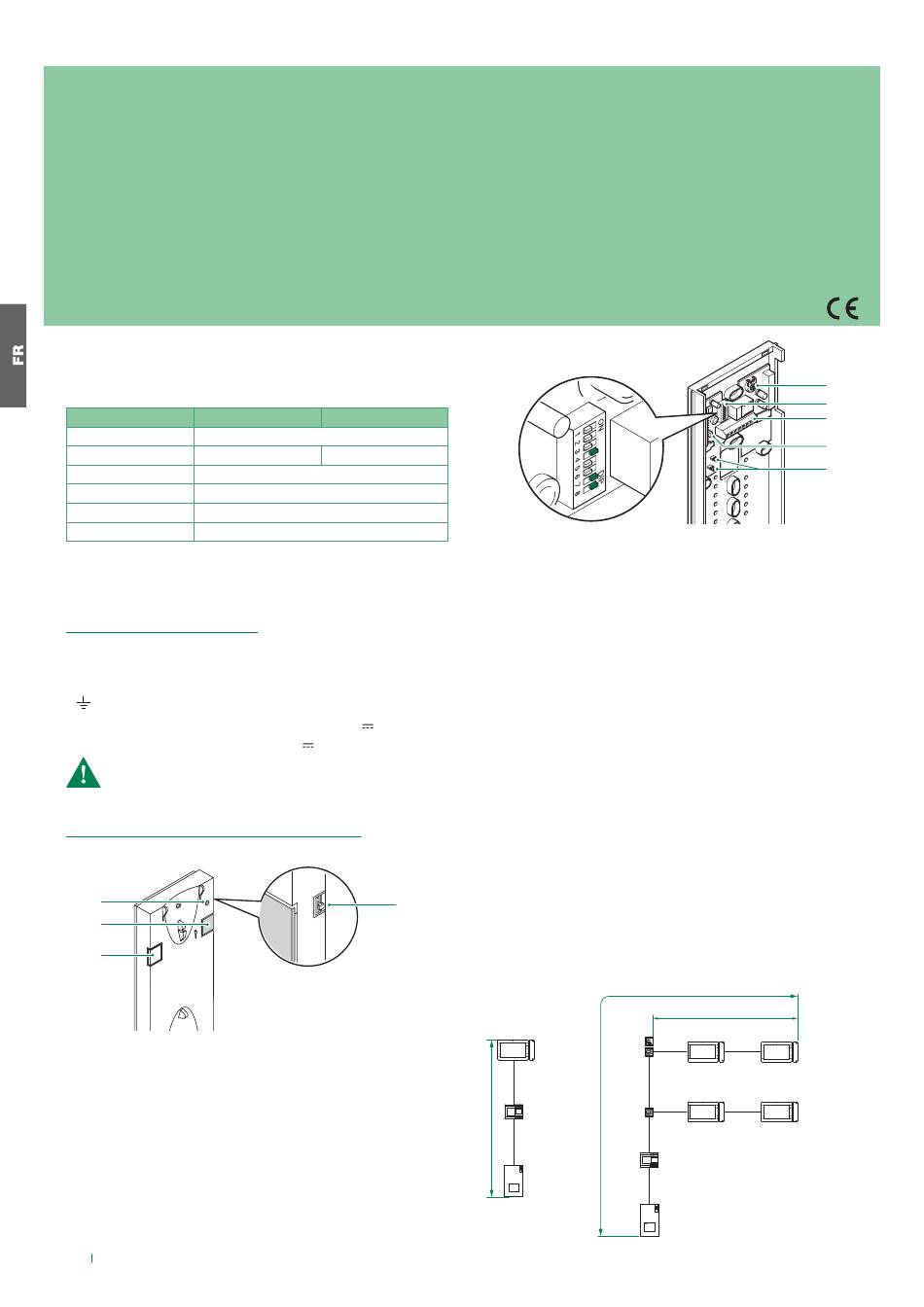

Généralités
Les kits comprennent les articles suivants :
Platine extérieure
Poste intérieur
Art. 6801W
Alimentation
Terminaison
Boîtier à encastrer
Support saillie
Pour les instructions d'installation et de configuration des
postes intérieurs (Art. 6801W, Art. 6801W/BM) et de la platine
extérieure (Art. 4893), consulter les manuels techniques
correspondants.
ALIMENTATION ART. 1209
Dimensions : 108×90×62 mm (6 modules DIN).
Protégé contre les courts-circuits et les surcharges.
Description bornier
L
N
entrée tension de ligne 110-240 V~
L2 L2
sortie ligne bus de colonne montante (31 V
L1 L1
entrée ligne bus principale (31 V
L'installation électrique du bâtiment doit être munie d'un
interrupteur de réseau omnipolaire (facilement accessible)
avec une ouverture de contact d'au moins 3 mm en mesure de
sectionner l'alimentation du dispositif.
COMBINÉS AUDIO SUPPLÉMENTAIRES
Art. 2638
1
2
3
1. Voyant fonction Privacy.
2. Bouton ouvre-porte.
3. Bouton P1 actionneur générique / bouton pour usages divers
présent sur le bornier (P1 C1).
4. Sélecteur sonnerie/service Privacy à 3 positions :
Position haute : Sonnerie volume maximum.
Position centrale : Sonnerie volume moyen.
Position basse : Activation fonction Privacy. (Le service
privacy exclut la sonnerie d'appel de la platine extérieure et
le standard de conciergerie ; l'activation de la fonction est
indiquée par l'apparition d'un voyant rouge en haut à droite).
6
8461X
8461X/BM
Art. 4893
Art. 6801W/BM
Art. 1209
Art. 1216
Art. 6817
Art. 6820
)
)
4
5. Potentiomètre de réglage du volume du microphone.
6. Dip switch U2 pour la programmation du code d'appel.
7. Bornes pour le raccordement de l'installation :
L L connexion à la ligne bus.
CFP CFP entrée appel porte palière.
P1 C1 bornes bouton P1 C NO. 24V 100mA dédié aux services
divers (enlever CV1 et CV2).
S+ S- bornes pour le dispositif de répétition de l'appel.
8. JP2 cavalier pour sélectionner la fonction Appel standard
(position C)/ Actionneur générique (position A) du bouton P1.
9. CV1 CV2 cavalier à retirer pour disposer du bouton P1 C. NO.
INSTALLATION COMBINÉ AUDIO ART. 2638
Voir page 16.
PROGRAMMATION COMBINÉ AUDIO ART. 2638
„ Régler le code d'appel à l'aide du dip switch U2 en respectant
les indications du tableau page 17.
Distances de fonctionnement
La distance maximum totale entre la platine extérieure et le moniteur
le plus éloigné est de 200 m (avec le câble Art. 4577). La somme des
postes intérieurs ayant le même code d'appel et des dispositifs de
répétition d'appel (sonnerie supplémentaire) branchés à ces postes
intérieurs ne peut pas être supérieure à 4 (avec au maximum 1 poste
intérieur principal et 3 postes intérieurs secondaires). Brancher un
seul dispositif de répétition d'appel pour chaque poste intérieur.
1216
6801W
6801W/BM
1214/2C
1209
A
1214/2C
A
4893
5
6
7
8
9
B
6801W
6801W
6801W/BM
6801W/BM
6801W
6801W
6801W/BM
6801W/BM
1209
4893
